Быстрая интеграция охладила пиксель 1280кс1024/12мкМ ядра ЭЯС1212 камеры иК Мега
Свяжитесь я бесплатно образцы и талоны.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Разрешение | 1280x1024 | Шаг пикселя | 12 мкм |
|---|---|---|---|
| NETD | ≤20 мК | Спектральный диапазон | 3,7~4,8 мкм МВт |
| размер | 149x58,5x71 мм | Частота кадров | 1~100 Гц регулируемый |
| Высокий свет | Ядро ИК-камеры EYAS 1212,ядро ИК-камеры 1280x1024,интегрированные охлаждаемые модули камеры 12 мкм |
||
Характер продукции
EYAS1212 Охлаждаемый тепловой сердечник

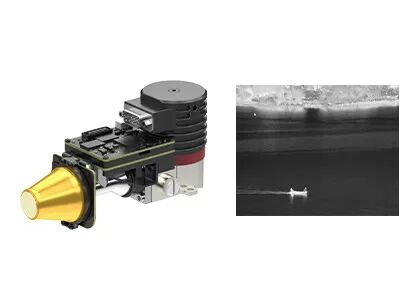

EYAS1212 Mega Pixel 1280x1024 / 12 мкм MCT MWIR Охлаждаемый инфракрасный модуль для быстрой интеграции
Описание продукта
EYAS1212 представляет собой аналогово-цифровой охлаждаемый инфракрасный модуль высокого разрешения, основанный на форматах 1280x1024 и шаге 12 мкм IR FPA.
Этот модуль AD включает бесконтактную плату, которая обеспечивает синхронизацию FPA, и чувствительные источники питания.Кроме того, интерфейс Camera Link выводит 16-битные необработанные данные, что значительно упрощает интеграцию детектора в систему.
Таким образом, AD-модуль EYAS1212 позволяет OEM-клиентам быстро проводить приемочные испытания охлаждаемого инфракрасного детектора GST C1212M 1280x1024 / 12 мкм, начинать быструю вторичную разработку и сокращать период разработки охлаждаемых инфракрасных модулей или полных инфракрасных тепловизионных камер или систем на основе охлаждаемых инфракрасные датчики.
Global Sensor Technology является поставщиком датчиков инфракрасных детекторов и ядер тепловизионных камер OEM.Мы имеем более чем 10-летний опыт работы в индустрии инфракрасного тепловидения.У нас есть профессиональная команда послепродажного обслуживания, чтобы предоставить клиентам профессиональный ответ.По любым вопросам или проблемам, пожалуйста, свяжитесь с нами в любое время, мы будем в первый раз для вас, чтобы ответить.
Основные характеристики
- Простота разработки и интеграции
- Интерфейс Cameralink выводит 16-битные необработанные данные, управление последовательным портом
- Интегрированная структура, размеры соответствуют детектору
- 5В с однополярным питанием
- Возможность захвата высокоскоростной движущейся цели
характеристики продукта
| Модель | ЭЯС1212 |
| Производительность ИК-детектора | |
| Разрешение | 1280x1024 |
| Шаг пикселя | 12 мкм |
| Криоохладитель | RS058F |
| Спектральный диапазон | 3,7 мкм～4,8 мкм МВт |
| Время охлаждения (25°C) | ≤6мин |
| Оптимальная NETD (20°C) | ≤20 мК |
| Рабочий режим | |
| Частота кадров | 1~100 Гц регулируемый |
| Рабочий режим | снимок;Режим интеграции ITR/IWR;Режим Windows;анти-цветение |
| Электрические характеристики | |
| Стандартный внешний интерфейс | QSH 60pin |
| Цифровое видео | Cameralink: вывод 16-битных необработанных данных |
| Внешняя синхронизация | CC1: внешняя синхронизация INT/Frame;CC2: внешняя синхронизация MC |
| Коммуникация | Последовательный порт Cameralink: TFG+/-, TC+/-;9600 бит/с |
| Источник питания | 1-канальная панель обработки изображений: 5 В 1-канальный криокулер: 24 В |
| Стабильное энергопотребление | 9 Вт |
| Размер (мм) | 149×58,5×71 |
| Масса | ≤680г |
| Рабочая температура | -40°С ~ +60°С |
| Вибрация Величина | Вибрация: автомобильный высокоскоростной транспорт GJB Удар: полусинусоидальная волна, 40 г 11 мс, 3 оси, 6 направлений, 3 раза в каждом |
Промышленное применение
Тепловизионный модуль EYAS1212 широко используется во многих областях, таких как система дистанционного мониторинга, система улучшения обзора полета, многосенсорная полезная нагрузка и т. д.
Об инфракрасной команде GST
Часто задаваемые вопросы
1. Классификация инфракрасных решеток в фокальной плоскости (FPA)
По способу охлаждения инфракрасные матрицы в фокальной плоскости можно разделить на охлаждаемые и неохлаждаемые тепловизионные детекторы.Охлаждаемый инфракрасный детектор FPA в настоящее время в основном использует бутыль Дьюара/холодильник с дросселированием для быстрого пуска и бутыль Дьюара/холодильник с циклом Стирлинга.В то время как неохлаждаемый тепловизионный извещатель FPA работает при комнатной температуре.Это ядро неохлаждаемой тепловизионной системы.К наиболее распространенным термочувствительным материалам относятся оксид ванадия (Vox) и аморфный кремний (a-Si).Материал оксида ванадия является основным выбором на текущем рынке;он имеет высокий коэффициент термостойкости и высокую термочувствительность.
2. Принцип работы инфракрасной матрицы в фокальной плоскости
Матрица фоточувствительных элементов расположена на матричном детекторе в фокальной плоскости.Инфракрасные лучи, испускаемые из бесконечности, отображаются на этих светочувствительных элементах матрицы фокальной плоскости через оптическую систему.Детектор преобразует световой сигнал в электрический сигнал и выполняет интегральное усиление, дискретизацию, выходной буфер и систему мультиплексирования, после чего отправляется в систему мониторинга для формирования изображения.
