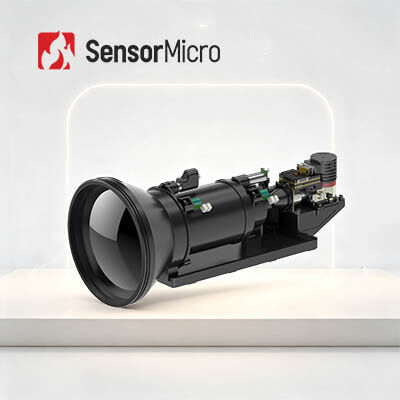

Модуль термоизоляции MWIR с высокой частотой кадров 640x512 с охлажденным разрешением с 16mK NETD

  • High Frame Rate 640x512 Resolution Cooled MWIR Thermal Imaging Module with 16mK NETD
Место происхождения Китай
Фирменное наименование SensorMicro
Сертификация ISO9001:2015; RoHS; Reach
Номер модели ГЭВИН GC615MA
Количество мин заказа 1 часть
Цена Возможен торг
Условия оплаты Т/Т
Подробная информация о продукте
Тип Модуль тепловой камеры с охлаждением Масса ≤680 г
Разрешение 640x512/15 мкм ИК-детектор NETD (23 ℃) 16мК(Ф2);18мК(Ф4)
Размер 142×58,5×80 мм Средняя длина волны 3,7~4,8 мкм
Выделить

Модуль термического изображения MWIR

,

Высокий модуль термического изображения частоты кадров
Оставьте сообщение
Характер продукции
Модуль тепловой визуализации MWIR с высокой частотой кадров с охлаждением 640x512/15μm
Обзор продукции

Модуль тепловой визуализации MWIR с высокой частотой кадров с охлаждением 640x512/15 мкм с криоохладителем RS058

GAVIN GC615MA - это охлажденный модуль термоизоляции средней волны. Он состоит из инфракрасного детектора MWIR 640x512/15μm с низкотемпературным криоохладителем Стирлинга RS058,аппаратная электроника и различные алгоритмы обработки изображений также встроены уже для представления четких и четких тепловых изображений.

Различные алгоритмы обработки изображений уже встроены в электронику GAVIN GC615MA для получения четких инфракрасных изображений в полной темноте или в плохих погодных условиях.Он может обнаруживать и распознавать риски и угрозы на большом расстоянии, показывая больше деталей цели на коротком расстоянии.

При интеграции с охлажденным инфракрасным детектором MWIR 640x512 / 15μm частота кадров GAVIN GC615MA может быть настроена до 100 Гц,который очень подходит для приложений, требующих наблюдения за быстро движущимися объектами.

Мы специализируемся на разработке, производстве, продаже и маркетинге инфракрасных тепловых детекторов и тепловых камер.Мы можем предоставить нашим клиентам разнообразные инфракрасные решения для термоизоляции, которые сокращают время вторичной разработки и значительно снижают стоимость для клиентов.

Основные особенности
  • Основные FPA, широкая совместимость
    • Разработан на основе инфракрасного детектора MWIR охлажденного 640×512/15μm, обеспечивающего стабильное качество изображения
    • Интегрированные алгоритмы изображения следующего поколения, включая DRC, 2D / 3D снижение шума и EE (улучшение края) для более четкого изображения
  • Высокая надежность, высокая чувствительность
    • Средневолновое охлаждение инфракрасным обеспечивает отличную универсальность и консистенцию
    • Высокая тепловая чувствительность при NETD до 16mK
  • Легкая интеграция, гибкая конфигурация
    • Видеоинтерфейс Cameralink с выходом данных изображения RAW/YUV
    • Многочисленные оптические конфигурации непрерывного зума доступны
Спецификации продукции
Модель GAVIN GC615MA
Показатели
Резолюция 640×512
Размер пикселя 15 мкм
Спектральная реакция 30,7μm±0,2μm 4,8μm±0,2μm
ИК-детектор NETD ((23°C) 16mK ((F2)
18mK ((F4)
Обработка изображений
Скорость кадров 50 Гц/100 Гц
Цифровой зум Продолжительный цифровой зум от 1 до 8 раз
Направление изображения Горизонтально/вертикально/диагонально перевернуть
Алгоритм изображения ДРК, снижение шума изображения 2D/3D, EE
Электрические
Аналоговое видео PAL/NTSC
Цифровое видео Стандарт: DVP/LVDS/USB2.0@50Hz
Опция: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Одномодные оптические волокна/многомодные оптические волокна
Синхронизация Стандарт: LV-TTL
Опция: RS422/LVDS
Коммуникация Стандарт: USB2.0/LV-TTL
Опция: RS422/CAN/USB3.0/GigE
Силовое питание 24В±4В
Постоянное потребление энергии ((23°C) ≤ 10 Вт
Время охлаждения ((23°C) ≤8 мин
Размер ((мм) 142х58,5х80
Масса ((g) ≤ 680
Операционная температура -40°C~+71°C
Оптические линзы
Варианты линз Фиксированная фокусировка: 25 мм/F2
Непрерывный зум: 30~240mm/F4, 15~300mm/F4, 45~450mm/F4, 35~690mm/F4, 32~730mm/F4
Промышленное применение
  • NDT (неразрушающее испытание)
  • Экологическое наблюдение
  • Долгосрочное наблюдение
  • Научные исследования
Стандартизированная служба
Полная документация:Руководства по производству, инструкции по настройке и рекомендации по выбору.
Помощь в разработке и испытаниях:Интегрированное тестирование образцов, оценка производительности и проверка параметров стали простыми.
Комплект инструментов для продвинутых разработчиков:SDK, API, алгоритмы и инструменты отладки для глубокой интеграции.
Удаленная техническая поддержка:24/7 поддержка - быстрый ответ и своевременное разрешение критических проблем.
Гарантия:Оригинальные детали и строгое соблюдение процесса для восстановления оптимальной производительности.
Часто задаваемые вопросы
1Что такое инфракрасная термоизоляция?
Инфракрасная термическая визуализация - это метод использования инфракрасного излучения и тепловой энергии для сбора информации об объектах, с целью формирования изображений их,или получить информацию о температуре объектов, даже в условиях низкой видимости.
2Какие ключевые соображения касаются инфракрасного детектора / теплового модуля для вашего применения?
  • Разрешение детектора
  • Размер пикселя
  • NETD
  • Качество изображения
  • Варианты линз
  • Потребление энергии
  • Размер и вес
  • Механический и электрический интерфейс
  • Бюджет
3. Как выбрать подходящий инфракрасный термокамерный объектив?
  • Стандартные объективы могут достигать нормальных целей на соответствующем расстоянии
  • Для телеобъектива, он подходит для целей, которые относительно малы и нужно смотреть с большого расстояния
  • Чтобы увидеть больше деталей объектов на близком расстоянии, широкоугольный объектив лучше
  • Макролинза предназначена для наблюдения за очень маленькой мишенью с близкого расстояния, например, микросхема
