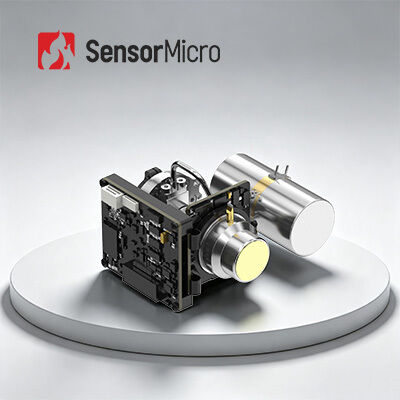

EYAS G1010HMG 1024×768 Разрешение 10μm Пиксельная высота охлажденный ГОТ-инфракрасный модуль для быстрой интеграции

Охлаждаемый модуль AD EYAS G1010HMG состоит из охлаждаемого ИК-детектора HOT с разрешением 1024×768/10 мкм и платы АЦП, оснащенной роторным криокулером Стирлинга RS046. Он преобразует аналоговый выходной сигнал охлаждаемого ИК-детектора в цифровой видеопоток, а также обеспечивает питание и управляющие сигналы.

Этот модуль помогает OEM-клиентам быстро тестировать и проверять детекторы, упрощает процесс интеграции охлаждаемых ИК-детекторов с полными системами и значительно ускоряет прогресс разработки. Модули HOT (рабочая температура до 150 К) отличаются оптимизированными размерами, весом и энергопотреблением (SWaP) и надежностью, что идеально подходит для легких приложений, требующих высокой стабильности.

• Большой формат, малый пиксель: Разработан на основе охлаждаемого ИК-детектора HOT MWIR большого формата с разрешением 1024×768/10 мкм и малым пикселем, обеспечивающего более детальное изображение
• Интегрированная плата АЦП: Аналого-цифровое преобразование обеспечивает быструю интеграцию с платформой при сохранении размеров, соответствующих детектору
• Технология HOT, оптимизация SWaP-C: Рабочая температура фокальной плоскости повышена до 150 К при минимальных размерах ≤72×87×51 мм, весе до 250 г и энергопотреблении до 6 Вт
• Выдающаяся производительность: Регулируемая частота кадров от 1 до 120 Гц, способная захватывать быстро движущиеся цели
• Интерфейс Camera Link: Вывод 16-битных необработанных данных с управлением через последовательный порт

Тепловизионный модуль EYAS G1010HMG широко используется во многих областях, таких как неразрушающий контроль, мониторинг окружающей среды, дальнее наблюдение, научные исследования и т.д.

• Полная документация: Руководства пользователя, руководства по настройке и справочные материалы для начала работы без догадок
• Помощь в разработке и тестировании: Образцы интегрированного тестирования, оценка производительности и проверка параметров упрощены
• Расширенный набор инструментов для разработчиков: SDK, API, алгоритмы и инструменты отладки для глубокой интеграции
• Удаленная техническая поддержка: Круглосуточная поддержка с быстрым реагированием и своевременным решением критических проблем
• Гарантия: Оригинальные детали и строгое соблюдение процесса для восстановления оптимальной производительности

В зависимости от метода охлаждения, инфракрасные матрицы фокальной плоскости могут быть разделены на охлаждаемые и неохлаждаемые тепловизионные детекторы. Охлаждаемые ИК-детекторы FPA в основном используют криорефрижератор с бутылью Дьюара/быстрым стартом и дросселированием или криорефрижератор с бутылью Дьюара/циклом Стирлинга. В то время как неохлаждаемый ИК-детектор FPA работает при комнатной температуре и является ядром неохлаждаемых тепловизионных систем. Наиболее распространенные термочувствительные материалы включают оксид ванадия (Vox) и аморфный кремний (a-Si). Материал оксида ванадия является основным выбором на текущем рынке благодаря высокому температурному коэффициенту сопротивления и высокой тепловой чувствительности.

Массив фоточувствительных элементов расположен на детекторе фокальной плоскости. Инфракрасные лучи, излучаемые из бесконечности, проецируются на эти фоточувствительные элементы фокальной плоскости через оптическую систему. Детектор преобразует световой сигнал в электрический сигнал и выполняет интегральное усиление, выборку, выходной буфер и систему мультиплексирования, после чего он передается в систему мониторинга для формирования изображения.
