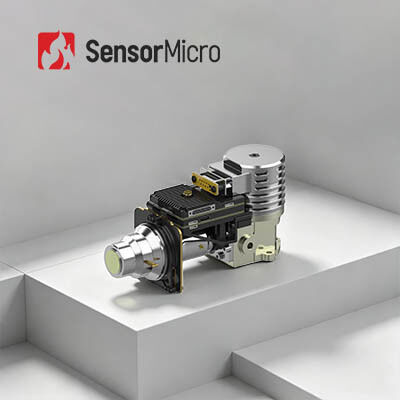

MWIR 1280×1024 Разрешение охлажденная тепловая камера ядро с 15μm размер пикселя и 50Hz частота кадров

  • MWIR 1280×1024 Resolution Cooled Thermal Camera Core with 15μm Pixel Size and 50Hz Frame Rate
Место происхождения Китай
Фирменное наименование SensorMicro
Сертификация ISO9001:2015; RoHS; Reach
Номер модели ГЭВИН GC1215MC
Количество мин заказа 1 часть
Цена Возможен торг
Условия оплаты Т/Т
Подробная информация о продукте
Разрешение детектора 1280×1024/15 мкм Размер 160×60×85 мм
ИК-детектор NETD (23 ℃) 20мК (Ф2/Ф4) Частота кадров 50 Гц
Спектральный диапазон 3,7~4,8 мкм Дополнительный объектив Фиксированный фокус 25 мм/F1,6
Выделить

MWIR охладило модули камеры

,

Охлаженные модули 320x256 камеры
Оставьте сообщение
Характер продукции
MWIR 1280×1024/15μm Охлажденная тепловая камера с 25-миллиметровым объективом
Обзор продукции

GAVIN GC1215MC HD MWIR охлажденная инфракрасная камера имеет самостоятельно разработанный 1280×1024/15μm MWIR охлажденный детектор,обеспечивая в четыре раза большее количество пикселей, чем у обычных детекторов 640×512 в пределах той же активной области изображенияЭто позволяет получить более широкое поле зрения и раскрыть больше деталей изображения.подходит для обнаружения цели в любую погоду при различных условиях видимости и суровых условиях.

Основные особенности
  • Мегапиксельное разрешение, исключительное качество изображения:Использует инфракрасный детектор 1280×1024/15μm, охлажденный на средних волнах для четкой и детальной термоизоляции.и усиление краев (EE) для превосходной четкости.
  • Высокая надежность, высокая чувствительность:MWIR охлажденная термическая визуализация обеспечивает отличную адаптируемость и согласованность в различных приложениях с исключительной тепловой чувствительностью.
  • Легкая интеграция, гибкая конфигурация:Поддерживает интерфейс CameraLink с выходом данных изображения RAW / YUV. Многочисленные оптические конфигурации непрерывного зума доступны для различных потребностей.
Спецификации продукции
Модель GAVIN GC1215MC
Резолюция 1280×1024
Размер пикселя 15 мкм
Спектральная реакция 30,7μm±0,2μm 4,8μm±0,2μm
ИК-детектор NETD ((23°C) 20mK ((F2/F4)
Скорость кадров 50 Гц
Режим затемнения Линейная/гистограмма/смешанная
Цифровой зум Продолжительный цифровой зум от 1 до 8 раз
Направление изображения Горизонтально/вертикально/диагонально перевернуть
Алгоритм изображения ДРК, снижение шума изображения 2D/3D, EE
Стандартный внешний интерфейс J30JZ 25-контактный выходной интерфейс HDMI
Аналоговое видео PAL/NTSC
Цифровое видео Стандарт: DVP
Опция: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Одномодные оптические волокна/многомодные оптические волокна
Синхронизация Стандарт: LV-TTL
Опция: RS422/LVDS
Коммуникация Стандарт: USB2.0/LV-TTL
Опция: RS422/CAN/USB3.0/GigE
Силовое питание 24В±4В
Постоянное потребление энергии ((23°C) ≤ 16 Вт
Время охлаждения ((23°C) ≤7 мин30 с
Размер ((мм) 160×60×85
Масса ((g) ≤ 850
Операционная температура -40°C~+71°C
Вибрация Вибрация: интенсивность высокоскоростного транспорта; Удар: половинная синусная волна, 40 г / 11 мс, 3 оси, 6 направлений, 3 раза / направление
Оптические линзы Фиксированная фокусировка: 25 мм/F1.6
Промышленное применение
  • NDT (неразрушающее испытание)
  • Экологическое наблюдение
  • Долгосрочное наблюдение
  • Научные исследования
О SensorMicro
  • Глубокая техническая экспертиза:Благодаря многолетнему опыту в области инфракрасных датчиков, мы обладаем мощными возможностями в области проектирования чипов, изготовления пластинок, упаковки и тестирования, а также интеграции систем.
  • Сфокусировано на инновациях:Приверженность технологическому прорыву в области термической визуализации, постоянно расширяя границы в NETD, SWaP и рабочей температуре.
  • Диверсифицированный портфель продуктов:Полный спектр компонентов инфракрасного обнаружения, как охлажденных, так и неохлажденных, обеспечивающих индивидуальные решения для различных отраслей промышленности.
  • Строгое подтверждение надежности:Продукция подвергается многочисленным испытаниям для обеспечения долгосрочной стабильности и надежности.
  • Профессиональная техническая поддержка:Инженерная команда тесно сотрудничает с клиентами для ускорения интеграции системы и повышения эффективности.
Часто задаваемые вопросы
1Как работает микроболометр с неохлажденной фокусной плоскостью?

Используя принцип инфракрасного радиационного теплового эффекта, неохлажденный инфракрасный детектор преобразует энергию инфракрасного излучения в тепловую энергию с помощью инфракрасного абсорбирующего материала,так что температура чувствительного материала увеличиваетсяТогда... a certain physical parameter of the sensitive material changes accordingly and converts into electrical signal or visible light signal through a certain conversion mechanism designed to realize the detection of the object.

2Каково преимущество неостуженного микроболометра?

Неохлажденный инфракрасный детектор фокусной плоскости не требует устройства Integrated Dewar Cooler Assembly (IDCA) и может работать при комнатной температуре.небольшой размерХотя чувствительность неохлажденного инфракрасного детектора огневой плоскости не так хороша, как у охлажденных инфракрасных детекторов, после многих лет разработки,его стоимость производительность была, очевидно, лучше, чем охлажденный детектор, который имеет более широкие перспективы применения.
