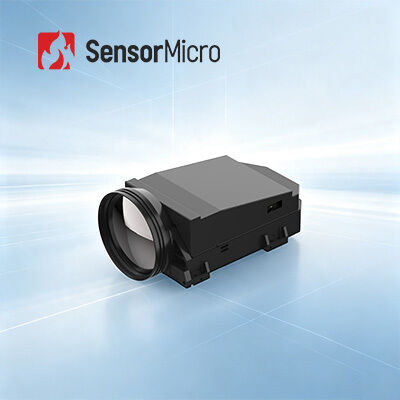

Ядро теплового модуля с охлажденным инфракрасным диапазоном с разрешением 1280x1024 и пиксельной шириной 12μm

  • Long Range Detection Cooled IR Thermal Module Core with 1280x1024 Resolution and 12μm Pixel Pitch
Место происхождения Китай
Фирменное наименование SensorMicro
Сертификация ISO9001:2015; RoHS; Reach
Номер модели ГЭВИН GC1212MA
Количество мин заказа 1 кусок
Цена Возможен торг
Условия оплаты Т/Т
Подробная информация о продукте
Высокое разрешение 1280x1024 Шаг пикселя 12 мкм
Частота кадров 50 Гц NETD 18мК(Ф2/Ф4)
Криокулер RS058 Спектральный диапазон МВт 3,7~4,8 мкм
Выделить

Модуль ИК-детектора Core 12um

,

Модуль ИК-детектора 1280x1024
Оставьте сообщение
Характер продукции
Ядро теплового модуля IR с охлажденной дальностью обнаружения 1280x1024 12μm
Обзор продукции

GAVIN GC1212MA HD MWIR охлажденная инфракрасная камера имеет самостоятельно разработанный 1280×1024/12μm MWIR охлажденный детектор,обеспечивает четыре раза большее количество пикселей обычного детектора 640×512 в той же активной области изображенияЭто позволяет получить более широкое поле зрения и раскрыть больше деталей изображения.

Оснащенный несколькими алгоритмами обработки изображений, он обеспечивает непосредственное получение изображений высокой четкости, подходящих для обнаружения цели при любой погоде при различных условиях видимости и суровых условиях.Он может обнаруживать и распознавать риски и угрозы на большом расстоянии, показывая больше деталей цели на коротком расстоянии.

С большим массивом разрешения 1280x1024 он может реализовать более широкое поле зрения и предоставить больше деталей изображения.Уменьшенный размер пикселей 12 мкм обеспечивает лучшее пространственное разрешение и соответствует более короткому фокусу оптического объектива для достижения той же задачи..

Основные особенности
  • Мегапиксельное разрешение, исключительное качество изображения- Использует инфракрасный детектор средней длины волны 1280×1024/12μm для четкой и детальной термической визуализации.и усиление краев (EE) для превосходной четкости.
  • Высокая надежность, высокая чувствительность- Технология тепловой визуализации с охлаждением на средних волнах обеспечивает отличную адаптивность и согласованность в различных приложениях.
  • Легкая интеграция, гибкая конфигурация- поддерживает интерфейс CameraLink с выходом данных изображения RAW/YUV.
Спецификации продукции
Модель GAVIN GC1212MA
Резолюция 1280×1024
Размер пикселя 12 мкм
Криоохладитель RS058
Спектральная реакция 30,7μm±0,2μm 4,8μm±0,2μm
ИК-детектор NETD ((23°C) 18mK ((F2/F4)
Скорость кадров 50 Гц
Режим затемнения Линейная/гистограмма/смешанная
Цифровой зум Продолжительный цифровой зум от 1 до 8 раз
Направление изображения Горизонтально/вертикально/диагонально перевернуть
Алгоритм изображения ДРК, снижение шума изображения 2D/3D, EE
Стандартный внешний интерфейс J30JZ 25-контактный выходной интерфейс HDMI
Аналоговое видео PAL/NTSC
Цифровое видео Стандарт: DVP
Опция: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Одномодные оптические волокна/многомодные оптические волокна
Синхронизация Стандарт: LV-TTL
Опция: RS422/LVDS
Коммуникация Стандарт: USB2.0/LV-TTL
Опция: RS422/CAN/USB3.0/GigE
Силовое питание 24В±4В
Постоянное потребление энергии ((23°C) ≤ 11 Вт
Время охлаждения ((23°C) ≤8 мин
Размер ((мм) 149х58,5х80
Масса ((g) ≤ 680
Операционная температура -40°C~+71°C
Вибрация Вибрация: интенсивность высокоскоростного транспорта; Удар: половинная синусная волна, 40 г / 11 мс, 3 оси, 6 направлений, 3 раза / направление
Опции оптических линз Фиксированная фокусировка: 19 мм/F2
Непрерывный зум: 60~360mm/F4, 37,5~750mm/F4, 100~1000mm/F4
Промышленное применение

Модуль тепловой инфракрасной камеры GAVIN GC1212MA широко используется во многих областях, таких как НДТ, экологический мониторинг, дальнее наблюдение, научные исследования и т.д.

Решения для обнаружения инфракрасного излучения
  • Высокая чувствительность и отличная производительность
  • Мировой лидер в инфракрасной промышленности
  • Различные инфракрасные детекторы доступны - как неохлажденные, так и охлажденные инфракрасные детекторы в разных форматах и размерах пикселей
  • Массовое производство для обеспечения быстрой поставки - три производственные линии с годовой производственной мощностью до миллионов детекторов
Часто задаваемые вопросы
1Рабочий принцип оптической газовой визуализации

Камера оптического изображения газа может быстро обнаружить газ без временного остановки производственной линии, определяя разницу инфракрасного излучения между газом и фоном.Он визуализирует наличие утечки газа и точно определяет источник утечки.

2Применение оптической газовой визуализации

Развитие и интеграция оптических газовых решений на основе сенсорных микроинфракрасных детекторов и тепловых модулей уже достигли зрелости и широко применяются в различных отраслях.Эти решения решают проблемы утечки газа в нефти, природного газа, химической промышленности, электроэнергии и мониторинга охраны окружающей среды, вносящие значительный вклад в охрану окружающей среды, энергосбережение, безопасное производство,и охраны труда.
