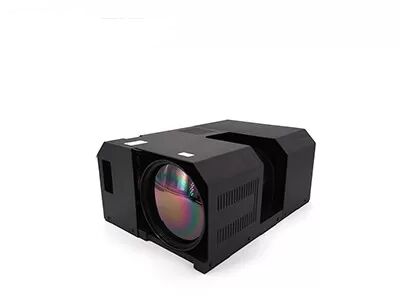

Ядро теплового модуля с охлажденным инфракрасным диапазоном с разрешением 1280x1024 и пиксельной шириной 12μm

  • Long Range Detection Cooled IR Thermal Module Core with 1280x1024 Resolution and 12μm Pixel Pitch
  • Long Range Detection Cooled IR Thermal Module Core with 1280x1024 Resolution and 12μm Pixel Pitch
Место происхождения Китай
Фирменное наименование SensorMicro
Сертификация ISO9001:2015; RoHS; Reach
Номер модели ГЭВИН GC1212MA
Количество мин заказа 1 кусок
Цена Возможен торг
Условия оплаты Т/Т
Подробная информация о продукте
Высокое разрешение 1280x1024 Шаг пикселя 12 мкм
Частота кадров 50 Гц NETD 18мК(Ф2/Ф4)
Криокулер RS058 Спектральный диапазон МВт 3,7~4,8 мкм
Выделить

Модуль ИК-детектора Core 12um

,

Модуль ИК-детектора 1280x1024
Оставьте сообщение
Характер продукции
Модуль охлаждаемой ИК-камеры дальнего обнаружения 1280x1024 12 мкм
Обзор продукта

Охлаждаемый ИК-модуль GAVIN GC1212MA HD MWIR оснащен разработанным собственными силами охлаждаемым детектором MWIR с разрешением 1280*1024/12 мкм, обеспечивающим в четыре раза большее количество пикселей по сравнению с обычным детектором 640*512 при той же активной площади изображения. Это обеспечивает более широкое поле зрения и раскрывает больше деталей изображения.

Оснащенный множеством алгоритмов обработки изображений, он напрямую выдает изображения высокой четкости, подходящие для всепогодного обнаружения целей в различных условиях видимости и суровых условиях. Он может обнаруживать и распознавать риски и угрозы на большом расстоянии, одновременно представляя больше деталей цели на коротком расстоянии.

Благодаря большому массиву с разрешением 1280x1024 он может обеспечить более широкое поле зрения и предоставить больше деталей изображения. Уменьшенный размер пикселя 12 мкм обеспечивает лучшее пространственное разрешение и соответствует более короткому фокусному расстоянию оптического объектива для выполнения той же миссии по дальности.

Основные характеристики
  • Мегапиксельное разрешение, исключительное качество изображения - Оснащен охлаждаемым инфракрасным детектором среднего диапазона 1280*1024/12 мкм для получения четких, детализированных тепловых изображений. Интегрирует передовые алгоритмы обработки изображений, включая DRC, 2D/3D шумоподавление и усиление краев (EE) для превосходной четкости.
  • Высокая надежность, превосходная чувствительность - Технология охлаждаемой тепловизионной съемки среднего диапазона обеспечивает превосходную адаптивность и согласованность в различных приложениях. Выдающаяся тепловая чувствительность с NETD до 18 мК.
  • Простая интеграция, гибкая конфигурация - Поддерживает интерфейс CameraLink с выводом данных изображения RAW/YUV. Доступны различные конфигурации оптических систем с непрерывным зумом для различных потребностей.
Технические характеристики продукта
Модель GAVIN GC1212MA
Разрешение 1280*1024
Размер пикселя 12 мкм
Криокулер RS058
Спектральный отклик 3.7 мкм ± 0.2 мкм ~ 4.8 мкм ± 0.2 мкм
ИК-детектор NETD (23°C) 18 мК (F2/F4)
Частота кадров 50 Гц
Режим затемнения Линейный/Гистограмма/Смешанный
Цифровой зум Непрерывный цифровой зум от 1x до 8x
Ориентация изображения Горизонтальное/вертикальное/диагональное отражение
Алгоритм изображения DRC, 2D/3D шумоподавление изображения, EE
Стандартный внешний интерфейс J30JZ 25-контактный HDMI выделенный выходной интерфейс
Аналоговое видео PAL/NTSC
Цифровое видео Стандарт: DVP
Опция: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Одномодовое оптическое волокно/Многомодовое оптическое волокно
Внешняя синхронизация Стандарт: LV-TTL
Опция: RS422/LVDS
Связь Стандарт: USB2.0/LV-TTL
Опция: RS422/CAN/USB3.0/GigE
Источник питания 24 В ± 4 В
Стабильное энергопотребление (23°C) ≤11 Вт
Время охлаждения (23°C) ≤8 мин
Размер (мм) 149*58.5*80
Вес (г) ≤680
Рабочая температура -40°C ~ +71°C
Вибрация Вибрация: интенсивность высокоскоростного транспорта; Удар: полусинусоидальная волна, 40g/11ms, 3 оси, 6 направлений, 3 раза/направление
Варианты оптических объективов Фиксированный фокус: 19 мм/F2
Непрерывный зум: 60~360 мм/F4, 37.5~750 мм/F4, 100~1000 мм/F4
Промышленные применения

Тепловизионный инфракрасный модуль GAVIN GC1212MA широко используется во многих областях, таких как неразрушающий контроль, мониторинг окружающей среды, дальнее наблюдение, научные исследования и т. д.

Решения для ИК-обнаружения
  • Высокая чувствительность и превосходная производительность
  • Ведущие мировые технологии в инфракрасной промышленности
  • Различные ИК-детекторы доступны - как неохлаждаемые, так и охлаждаемые ИК-детекторы в различных форматах и размерах пикселей
  • Серийное производство для обеспечения быстрой доставки - Три производственные линии с годовой производственной мощностью до миллионов детекторов
Часто задаваемые вопросы
1. Принцип работы оптической газовой визуализации

Камера оптической газовой визуализации может быстро обнаруживать газ без временной остановки производственной линии, идентифицируя разницу в инфракрасном излучении между газом и фоном. Она визуализирует наличие утечки газа и точно определяет источник утечки.

2. Применение оптической газовой визуализации

Разработка и интеграция решений оптической газовой визуализации на основе инфракрасных детекторов и тепловых модулей SensorMicro являются зрелыми и широко применяются в различных отраслях промышленности. Эти решения решают проблемы утечки газа в нефтяной, газовой, химической промышленности, электроэнергетике и мониторинге окружающей среды, внося значительный вклад в защиту окружающей среды, энергосбережение, безопасное производство и охрану труда.
