15μM 640x512 MCT MWIR охладило термальный модуль с собранием интегрированного дюара более крутым

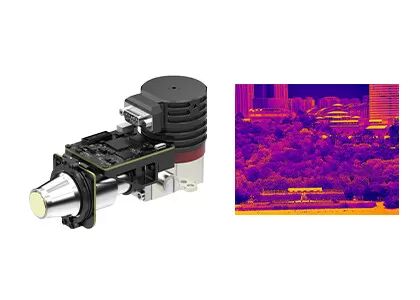

  • 15μM 640x512 MCT MWIR Cooled Thermal Module With Integrated Dewar Cooler Assembly
Место происхождения Провинция Ухань, Хубэй, Китай
Фирменное наименование SensorMicro
Сертификация ISO9001:2015; RoHS; Reach
Номер модели EYAS615A
Количество мин заказа 1 часть
Цена negotiable
Условия оплаты Л/К, Т/Т
Подробная информация о продукте
Разрешение 640x512 / 15 мкм Криокулер RS058
NETD ≤ 17 мК Спектральный диапазон 3.7~4.8μm
Размер 147x58,5x71 мм Масса ≤680 г
Выделить

Охлаждаемый тепловой модуль MWIR 640x512

,

Охлаждаемый тепловой модуль MCT MWIR

,

Модули камеры MWIR 15 мкм
Оставьте сообщение
Характер продукции

15μm 640x512 MCT MWIR охлажденный тепловой модуль с интегрированной установкой охладителя Dewar

Описание продукта


Модули с охлажденным AD серии EYAS имеют функцию предварительного усилителя для преобразования аналогового сигнала от охлажденных инфракрасных детекторов в цифровой выход видеопотока.Он доступен с различными форматами разрешения и различными диапазонами волн. EYAS615A является членом семейства EYAS с 640x512 / 15μm MWIR охлажденным детектором и интегрированным криоохладителем RS058.


С помощью охлажденного AD-модуля серии EYAS клиентам OEM легко проводить быстрые испытания на детекторах SensorMicro инфракрасный,начать быструю вторичную разработку и сократить период разработки модулей и полных продуктов на основе охлажденных инфракрасных детекторов.


Мы специализируемся на разработке, производстве, продаже и маркетинге детекторов тепловой визуализации и инфракрасных модулей.Мы можем предоставить нашим клиентам разнообразные инфракрасные решения для термоизоляции, которые сокращают время вторичной разработки и значительно снижают стоимость для клиентов.


Основные особенности


- Разрешение детектора: 640x512 / 15μm

- Материал детектора: MCT / HgCdTe

- Криоохладитель: RS058

- Частота кадров: 1 ~ 120 Гц регулируемая

- Размер: 147х58.5х71мм

- Вес: ≤ 680 г

- Легко разрабатывается и интегрируется


Спецификации продукции


Модель EYAS615A
Производительность инфракрасного детектора
Резолюция 640х512
Пиксельный диапазон 15 мкм
Криоохладитель RS058
Спектральный диапазон 30,7 мкм ≈ 4,8 мкм МВт
Время охлаждения (25°C) ≤6 мин
Оптимальная NETD (20°C) ≤ 17 мК
Рабочий режим
Скорость кадров 1 ~ 120 Гц регулируемый
Рабочий режим Снимок; Режим интеграции ITR/IWR; Режим Windows; Антицветение
Электрическая спецификация
Стандартный внешний интерфейс QSH 60 пин
Цифровое видео Cameralink: 16 битные сырые данные
Синхронизация CC1: INT/Frame внешняя синхронизация; CC2: MC внешняя синхронизация
Коммуникация Серийный порт Cameralink: TFG+/-, TC+/-; 9600bps
Силовое питание Панель визуализации 1 канала: 5 В
Криоохладитель 1 канала: 24 В
Стабильное потребление энергии 7W
Размер (мм) 147×58,5×71
Вес ≤ 680 г
Рабочая температура -40°C ~ +60°C
Величина вибрации Вибрация: GJB Транспорт высокой скорости на транспортном средстве
Удар: полусинусовая волна, 40 г 11 мс, 3 оси 6 направления 3 раза каждый


Промышленное применение


Модуль термоизоляции EYAS615A широко используется во многих областях, таких как система дистанционного мониторинга, система улучшения полезного зрения на полете, мультисенсорная полезная нагрузка и т.д.


15μM 640x512 MCT MWIR охладило термальный модуль с собранием интегрированного дюара более крутым 0


Наша инфракрасная детекторная линия


15μM 640x512 MCT MWIR охладило термальный модуль с собранием интегрированного дюара более крутым 1

Часто задаваемые вопросы


1Для чего используется криоохладитель?
Криоохладители - это машины, которые держат датчики чрезвычайно холодными, чтобы можно было делать тепловые снимки на долгосрочных миссиях.датчики, которые захватывают изображения, требуют чрезвычайно низких температур.


2Какие основные факторы определяют качество криоохладителя?
Длительный срок службы батареи и надежная эксплуатация являются основными факторами для измерения качества криоохладителя.Его MTTF (среднее время до сбоев) достигло 10, 000 часов, что отвечает требованиям 24*7 загрузки.


3Что такое MTTF?
MTTF (Mean Time to Failure) измеряет надежность деталей. Он показывает вам, как долго в среднем часть длится, прежде чем она сломается, и вы должны заменить ее.Это говорит вам о качестве покупаемых вами деталейЧем дольше они длится, тем больше вы получаете от них.
