MWIR-модуль с охлаждением, разрешением 640x512, размером пикселя 15 мкм и интегрированным блоком охлаждения Dewar

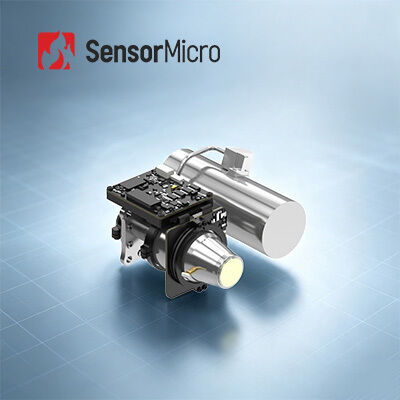

  • 640x512 Resolution 15μm Pixel Size MWIR Cooled Thermal Module with Integrated Dewar Cooler Assembly
Место происхождения Китай
Фирменное наименование SensorMicro
Сертификация ISO9001:2015; RoHS; Reach
Номер модели ЭЯС G615ME
Количество мин заказа 1 часть
Цена Возможен торг
Условия оплаты Т/Т
Подробная информация о продукте
Разрешение 640x512/15 мкм Частота кадров 1 ~ 100 Гц, регулируемый
NETD 16мК(Ф2); 18мК(Ф4) Спектральный диапазон 3,7~4,8 мкм
Размер 110×105×60 мм Масса ≤590 г
Выделить

640x512 MWIR охлажденный тепловой модуль

,

MCT MWIR охлажденный тепловой модуль

,

Модули камер MWIR 15um
Оставьте сообщение
Характер продукции
15μm 640x512 MCT MWIR охлажденный тепловой модуль с интегрированной установкой охладителя Dewar
Обзор продукции

Модуль EYAS G615ME с охлажденным АД состоит из охлажденного инфракрасного детектора MWIR 640x512/15μm, интегрированного с аналогово-цифровой (AD) платой.Модуль преобразует аналоговые выходные сигналы от охлажденных детекторов в цифровые видеопотоки, обеспечивая при этом необходимую мощность привода и сигналы управления временем.

Модуль работает дольше и стабильнее, позволяя клиентам OEM быстро оценивать и проверять инфракрасные детекторы.оптимизация интеграции системы и ускорение развития трубопроводов.

Основные особенности
  • Аналогово-цифровая конверсия, ускоренное развитие- основан на 640×512 MWIR охлажденных инфракрасных детекторах с интегрированной AD-схемой для аналого-цифрового преобразования; компактный интегрированный дизайн с размерами, совместимыми с детектором;Основное решение для более широкого принятия
  • Линейный криоохладитель для увеличения срока службы- Оснащен высокопроизводительным линейным криоохладителем Стирлинга LS723 для продления срока службы; поддерживает непрерывную работу 24/7.
  • Отличная производительность, легкая интеграция- Регулируемая частота кадров от 1 до 100 Гц для захвата быстро движущихся целей; интерфейс Camera Link выводит 16-разрядные сырые данные с управлением серийным портом
Спецификации продукции
Модель EYAS G615ME
Показатели Разрешение: 640×512
Размер пикселя: 15μm
Спектральная реакция: 3,7μm±0,2μm·4,8μm±0,2μm
IR детектор NETD ((23°C): 16mK ((F2), 18mK ((F4)
Рабочий режим Частота кадров: 1~100 Гц, регулируемая
Рабочий режим:
Режимы интеграции ITR/IWR
Противоцветение
Режим Windows
Электрические Стандартный внешний интерфейс: 60pin: 37201-SM060-032W1R01, 5pin: A1257WR-S-5P-LCP
Цифровое видео: 16-разрядный CameraLink (CameraLink Base mode)
Синхронизация: CC1:
Коммуникация: CameraLink UART (по умолчанию) /RS232 (по умолчанию), скорость передачи: 9600bps (по умолчанию)
Электрическое питание: AD-карта: 5 В, криоохладитель: 24 В
Постоянная мощность (23°C): ≤ 14 Вт
Время охлаждения ((23°C): ≤6 мин30 с
Размер ((мм) 110х105х60
Масса ((g) ≤ 590
Операционная температура -40°C~+71°C
Промышленное применение
  • NDT (неразрушающее испытание)
  • Экологическое наблюдение
  • Долгосрочное наблюдение
  • Научные исследования
Стандартизированная служба
  • Полная документация:Руководства по производству, руководства по настройке и справочники по выбору для немедленной реализации
  • Помощь в разработке и испытаниях:Интегрированные испытания проб, оценка производительности и проверка параметров
  • Комплект инструментов для продвинутых разработчиков:SDK, API, алгоритмы и инструменты отладки для глубокой интеграции
  • Удаленная техническая поддержка:24/7 поддержка с быстрым ответом и своевременным разрешением критических проблем
  • Гарантия:Оригинальные детали и строгое соблюдение процесса для восстановления оптимальной производительности
Часто задаваемые вопросы
Для чего используется криоохладитель?

Криоохладители - это машины, которые держат датчики чрезвычайно холодными, чтобы можно было делать тепловые снимки на долгосрочных миссиях.датчики, которые захватывают изображения, требуют чрезвычайно низких температур.

Каковы основные факторы для измерения качества криоохладителя?

Длительный срок службы батареи и надежная эксплуатация являются основными факторами для измерения качества криоохладителя.Его MTTF (среднее время до сбоев) достигло 10, 000 часов, что отвечает требованиям 24*7 загрузки.

Что такое MTTF?

MTTF (среднее время до отказа) измеряет надежность деталей. Он показывает вам, как долго в среднем часть длится, прежде чем она сломается и вы должны заменить ее. На базовом уровне,Это говорит вам о качестве деталей, которые вы покупаетеЧем дольше они длится, тем больше вы получаете от них.
