640x512 разрешение 15 мкм размер пикселя высокая чувствительность MWIR камера ядро охлаждаемый тепловой модуль

  • 640x512 Resolution 15μm Pixel Size High Sensitivity MWIR Camera Core Cooled Thermal Module
Место происхождения Китай
Фирменное наименование SensorMicro
Сертификация ISO9001:2015; RoHS; Reach
Номер модели ГЭВИН GC615MA
Количество мин заказа 1 часть
Цена Возможен торг
Условия оплаты Т/Т
Подробная информация о продукте
Размер 142×58,5×80 мм Масса ≤680 г
Разрешение 640x512/15 мкм ИК-детектор NETD (23 ℃) 16мК(Ф2); 18мК(Ф4)
Спектральный диапазон 30,7μm±0,2μm 4,8μm±0,2μm Частота кадров 50 Гц/100 Гц
Выделить

640x512 Охлажденный тепловой модуль

,

15 мкм охлажденный тепловой модуль
Оставьте сообщение
Характер продукции
640x512 / 15 мкм MCT MWIR охлаждаемый тепловизионный модуль для многосенсорной полезной нагрузки
Обзор продукта

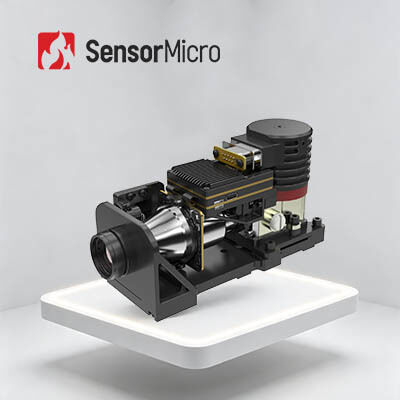

GAVIN GC615MA — это охлаждаемый средневолновый тепловизионный модуль, разработанный SensorMicro. Он состоит из охлаждаемого средневолнового инфракрасного детектора HgCdTe с разрешением 640x512 / 15 мкм и криокулера Стирлинга RS058, аппаратной электроники и различных алгоритмов обработки изображений, которые уже встроены для получения четких и ясных тепловых изображений.

Он оснащен встроенными передовыми алгоритмами обработки изображений на базе ИИ, предлагая полный спектр характеристик с превосходной согласованностью и стабильностью. Продукт поддерживает крупномасштабные, надежные поставки, полностью удовлетворяя потребности различных промышленных применений. Даже в полной темноте или в суровых погодных условиях ядро камеры обеспечивает четкие тепловые изображения и точное обнаружение как удаленных угроз, так и близких деталей. Идеально подходит для сценариев безопасности, наблюдения и мониторинга, инфракрасная камера GAVIN GC615MA обеспечивает надежную технологическую поддержку в различных условиях.

Основные характеристики
  • Основной FPA, широкая совместимость - Разработан на основе охлаждаемого средневолнового инфракрасного детектора 640×512/15 мкм, обеспечивающего стабильное качество изображения. Интегрированы алгоритмы обработки изображений следующего поколения, включая DRC, 2D/3D шумоподавление и EE (усиление краев) для более четкого изображения.
  • Высокая надежность, высокая чувствительность - Охлаждаемый средневолновый инфракрасный диапазон обеспечивает превосходную универсальность и согласованность. Высокая тепловая чувствительность с NETD до 16 мК.
  • Простая интеграция, гибкая конфигурация - Видеоинтерфейс Cameralink с выводом данных изображения RAW/YUV. Доступны различные конфигурации оптических систем с непрерывным зумом.
Технические характеристики продукта
Модель GAVIN GC615MA
Индикаторы
Разрешение 640×512
Размер пикселя 15 мкм
Спектральный отклик 3,7 мкм ± 0,2 мкм ~ 4,8 мкм ± 0,2 мкм
ИК-детектор NETD (23℃) 16 мК (F2)
18 мК (F4)
Обработка изображений
Частота кадров 50 Гц/100 Гц
Цифровой зум Непрерывный цифровой зум от 1× до 8×
Ориентация изображения Горизонтальное/вертикальное/диагональное отражение
Алгоритм изображения DRC, 2D/3D шумоподавление изображения, EE
Электрические параметры
Аналоговое видео PAL/NTSC
Цифровое видео Стандарт: DVP/LVDS/USB2.0 при 50 Гц
Опция: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Одномодовое оптическое волокно/Многомодовое оптическое волокно
Внешняя синхронизация Стандарт: LV-TTL
Опция: RS422/LVDS
Связь Стандарт: USB2.0/LV-TTL
Опция: RS422/CAN/USB3.0/GigE
Источник питания 24 В ± 4 В
Стабильное энергопотребление (23℃) ≤10 Вт
Время охлаждения (23℃) ≤8 мин
Размер (мм) 142×58,5×80
Вес (г) ≤680
Рабочая температура -40℃ ~ +71℃
Оптическая линза
Варианты линз Фиксированный фокус: 25 мм/F2
Непрерывный зум: 30~240 мм/F4, 15~300 мм/F4, 45~450 мм/F4, 35~690 мм/F4, 32~730 мм/F4
Промышленные применения

Тепловизионный инфракрасный модуль GAVIN GC615MA широко используется во многих областях, таких как неразрушающий контроль, мониторинг окружающей среды, дальнее наблюдение, научные исследования и т. д.

Стандартизированное обслуживание
  • Полная документация: Руководства пользователя, руководства по настройке и справочные материалы по выбору. Начните работу без догадок.
  • Помощь в разработке и тестировании: Упрощенное тестирование образцов, оценка производительности и проверка параметров.
  • Расширенный набор инструментов для разработчиков: SDK, API, алгоритмы и инструменты отладки для глубокой интеграции.
  • Удаленная техническая поддержка: Круглосуточная поддержка — быстрый отклик и своевременное решение критических проблем.
  • Гарантия: Оригинальные запчасти и строгое соблюдение процесса для восстановления оптимальной производительности.
Часто задаваемые вопросы
Каковы преимущества охлаждаемых инфракрасных детекторов?
Охлаждаемый инфракрасный детектор с плоской фокусирующей поверхностью работает при низкой температуре, которая обеспечивается охладителем детектора (DDC). Он обладает высокой чувствительностью и может различать более тонкие температурные различия, чем неохлаждаемый инфракрасный детектор. Он может обнаруживать, идентифицировать и распознавать объекты на очень большом расстоянии, более десяти километров. Структура охлаждаемого детектора очень сложна, что приводит к относительно высокой стоимости по сравнению с неохлаждаемым детектором.
Как работает инфракрасная тепловизионная система?
Инфракрасная тепловизионная система — это пассивная бесконтактная система обнаружения и идентификации на основе инфракрасной технологии. Она фокусирует инфракрасное излучение сцены на инфракрасный детектор с плоской фокусирующей поверхностью через инфракрасную оптическую систему, которая может пропускать инфракрасное излучение. Тепловой детектор преобразует сигнал излучения различной интенсивности в соответствующий электрический сигнал, а затем после усиления и видеообработки формирует инфракрасное изображение, которое может быть наблюдаемо невооруженным глазом.
Для чего используется криокулер?
Криокулеры — это машины, которые поддерживают датчики в чрезвычайно холодном состоянии, чтобы можно было получать тепловые изображения в длительных миссиях. Во многих высокотехнологичных приложениях датчики, которые захватывают изображения, требуют чрезвычайно низких температур.
Каковы основные факторы для измерения качества криокулера?
Длительное время автономной работы и надежная работа являются основными факторами для измерения качества криокулера. Криокулер SensorMicro имеет широкий диапазон рабочих температур и отличную надежность. Его MTTF (среднее время наработки на отказ) достигло 10 000 часов, что соответствует требованиям круглосуточной работы 24/7.
Что такое MTTF?
MTTF (среднее время наработки на отказ) измеряет надежность детали. Оно показывает, как долго в среднем работает деталь, прежде чем она сломается и ее придется заменить. В основном, оно говорит о качестве приобретаемых вами деталей. Чем дольше они служат, тем большую ценность вы получаете от них.
