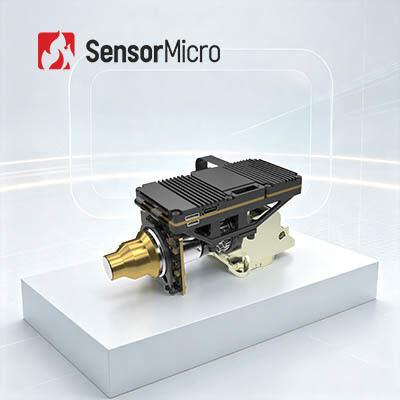

Охлаждаемый тепловой модуль с разрешением 640x512 и размером пикселя 15 мкм, ИК-детектор среднего ИК-диапазона с криокулером RS046

  • Cooled Thermal Module with 640x512 Resolution and 15μm Pixel Size MWIR Infrared Detector Featuring RS046 Cryocooler
Место происхождения Китай
Фирменное наименование SensorMicro
Сертификация ISO9001:2015; RoHS; Reach
Номер модели ГЭВИН GC615MB
Количество мин заказа 1 часть
Цена Возможен торг
Условия оплаты Т/Т
Подробная информация о продукте
Разрешение 640x512/15 мкм ИК-детектор NETD (23 ℃) 20мК(Ф4); 25мК(Ф5,5)
Спектральный диапазон МВт 3,7~4,8 мкм Частота кадров 50 Гц/100 Гц
Размер 120×84×60 мм Масса ≤ 440 г
Выделить

Детектор охладил термальный модуль 640x512

,

MWIR охладило термальный модуль 15μM

,

Модули камеры MCT ультракрасные
Оставьте сообщение
Характер продукции
Охлаждаемый тепловизионный модуль с ИК-детектором MWIR 640x512 / 15 мкм
Обзор продукта

GAVIN GC615MB — это охлаждаемый средневолновый тепловизионный модуль, разработанный SensorMicro. Он интегрирует средневолновый ИК-детектор 640x512/15 мкм с криокулером RS046, аппаратной электроникой и передовыми алгоритмами обработки изображений для получения четких и ясных тепловых изображений. Эффективный спектральный диапазон: 3,7 мкм ~ 4,8 мкм MW.

В конфигурации с криокулером RS046 GAVIN GC615MB отличается компактным дизайном размером 120×84×60 мм и весом менее 440 г. Благодаря стабильному энергопотреблению всего 10 Вт и стандартному промышленному интерфейсу CameraLink, интеграторы инфракрасных камер и систем могут легко создавать комплексные решения для камер.

Основные характеристики
  • Основной FPA, широкая совместимость: Оснащен средневолновым охлаждаемым ИК-детектором 640×512/15 мкм для детальной тепловизионной съемки с интегрированными алгоритмами DRC, 2D/3D шумоподавления и улучшения границ
  • Высокая надежность, превосходная чувствительность: Технология средневолновой охлаждаемой тепловизионной съемки обеспечивает превосходную адаптивность и согласованность с выдающейся тепловой чувствительностью (NETD ≤ 20 мК)
  • Простая интеграция, гибкая конфигурация: Поддерживает интерфейс CameraLink с выводом данных изображения RAW/YUV и несколькими оптическими конфигурациями с непрерывным зумом
Технические характеристики продукта
Модель GAVIN GC615MB
Индикаторы
Разрешение 640×512
Размер пикселя 15 мкм
Криокулер RS046
Спектральный отклик 3,7 мкм ± 0,2 мкм ~ 4,8 мкм ± 0,2 мкм
ИК-детектор NETD (23℃) 20 мК (F4)
25 мК (F5.5)
Обработка изображений
Частота кадров 50 Гц/100 Гц
Режим затемнения Линейный/Гистограмма/Смешанный
Цифровой зум Непрерывный цифровой зум от 1× до 8×
Ориентация изображения Горизонтальное/Вертикальное/Диагональное отражение
Алгоритм изображения DRC, 2D/3D шумоподавление изображения, EE
Электрические параметры
Стандартный внешний интерфейс J30JZ25 25PIN
Аналоговое видео PAL/NTSC
Цифровое видео Стандарт: DVP/LVDS/USB2.0 при 50 Гц
Опция: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Одномодовое оптическое волокно/Многомодовое оптическое волокно
Внешняя синхронизация Стандарт: LV-TTL
Опция: RS422/LVDS
Связь Стандарт: USB2.0/LV-TTL
Опция: RS422/CAN/USB3.0/GigE
Источник питания 24 В ± 4 В
Стабильное энергопотребление (23℃) ≤10 Вт
Время охлаждения (23℃) ≤8 мин
Размер (мм) 120×84×60
Вес (г) ≤440
Рабочая температура -40℃ ~ +71℃
Вибрация Вибрация: интенсивность высокоскоростного транспорта; Удар: полусинусоидальная волна, 40g/11 мс, 3 оси, 6 направлений, 3 раза/направление
Оптический объектив
Варианты объективов Фиксированный фокус: 25 мм/F2
Непрерывный зум: 15~300 мм/F4 23~450 мм/F4
Промышленные применения

Тепловизионный инфракрасный модуль GAVIN GC615MB широко используется в неразрушающем контроле, мониторинге окружающей среды, дальнем наблюдении, научных исследованиях и смежных областях.

Наша линейка продуктов
  • Высокая чувствительность и отличная производительность
  • Ведущие мировые технологии в инфракрасной промышленности
  • Доступны различные инфракрасные детекторы (как неохлаждаемые, так и охлаждаемые ИК-детекторы различных форматов и размеров пикселей)
  • Массовое производство для обеспечения быстрой доставки (три производственные линии с годовой производственной мощностью до миллионов детекторов)
Часто задаваемые вопросы
Для чего используется криокулер?

Криокулеры поддерживают датчики при чрезвычайно низких температурах, обеспечивая тепловизионную съемку во время длительных миссий. Многие высокопроизводительные приложения требуют работы датчиков при этих низких температурах для оптимального захвата изображений.

Каковы основные факторы измерения качества криокулера?

Длительное время автономной работы и надежная работа являются основными показателями качества. Криокулеры SensorMicro отличаются широким диапазоном рабочих температур и превосходной надежностью, а среднее время наработки на отказ (MTTF) достигает 10 000 часов, что соответствует требованиям круглосуточной эксплуатации.

Что такое MTTF?

MTTF (среднее время наработки на отказ) измеряет надежность детали, указывая средний срок службы до замены. Этот показатель дает представление о качестве и ценности компонента — более долговечные детали обеспечивают большую ценность.

Каковы области применения тепловизионной съемки?

Технология инфракрасной тепловизионной съемки в основном используется для измерения температуры и всепогодной съемки. Продукты на основе этих технологий широко применяются в системах безопасности и мониторинга, промышленной инспекции, пожаротушении, предиктивном обслуживании, ADAS, профилактике эпидемий и приложениях AIoT.
