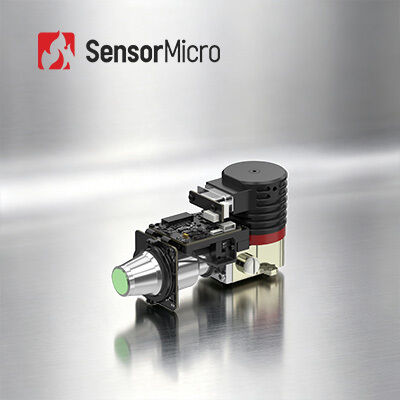

Охлаждаемый модуль AD с разрешением 640x512, размером пикселя 15 мкм и регулируемой частотой кадров 1-120 Гц для тепловизионной съемки

  • 640x512 Resolution 15μm Pixel Size Cooled AD Module with 1~120Hz Adjustable Frame Rate for Thermal Imaging
Место происхождения Китай
Фирменное наименование SensorMicro
Сертификация ISO9001:2015; RoHS; Reach
Номер модели ЭЯС G615MA
Количество мин заказа 1 часть
Цена Возможен торг
Условия оплаты Т/Т
Подробная информация о продукте
Разрешение 640x512/15 мкм Частота кадров 1 ~ 120 Гц, регулируемый
ИК-детектор NETD (23 ℃) 16мК(Ф2); 18мК(Ф4) Спектральный диапазон 30,7μm±0,2μm 4,8μm±0,2μm
Размер 142×59×78 мм Масса ≤650 г
Выделить

640x512 охладило модуль ОБЪЯВЛЕНИЯ

,

Ультракрасным охлаженный детектором модуль ОБЪЯВЛЕНИЯ

,

Акселератор для охлаженного ультракрасного детектора
Оставьте сообщение
Характер продукции
Ускоритель для охлажденного инфракрасного детектора 640x512/15μm охлажденного модуля AD
Обзор продукции

Охлажденный модуль AD с 640x512 / 15 мкм MCT MWIR охлажденный инфракрасный детектор для быстрой интеграции

Модули охлажденного AD серии EYAS G имеют функцию предварительного усиления для преобразования аналоговых сигналов от охлажденных инфракрасных детекторов в выходы цифрового видеопотока.Доступен в различных форматах разрешения и диапазонах волн.

Модуль EYAS G615MA с охлажденным инфракрасным детектором включает охлажденный инфракрасный детектор MWIR 640×512/15μm с платой контуров AD и вращающимся криоохладителем Стирлинга RS058.Он преобразует аналоговые выходные сигналы в цифровые видеопотоки, обеспечивая при этом мощность привода и управление временем, что позволяет клиентам OEM быстро тестировать и проверять детекторы, упрощать процессы интеграции и ускорять прогресс в разработке.

С охлажденными AD-модулями серии EYAS G интеграторы OEM могут выполнять быстрые испытания на детекторах SensorMicro инфракрасных лучей, инициировать быструю вторичную разработку,и сократить циклы разработки модулей и полных продуктов на основе охлажденных инфракрасных детекторов.

Основные особенности
  • Аналогово-цифровая конверсия, ускоренное развитие- Основанные на 640x512 MWIR охлажденных инфракрасных детекторах с интегрированной AD схемой для аналого-цифрового преобразования и последовательных размеров детектора
  • Средневолновое охлажденное инфракрасное для высокой универсальности- Средневолновое охлаждение с отличной консистенцией, стабильным питанием и основным разрешением для широкой адаптивности
  • Отличная производительность, легкая интеграция- Интерфейс Cameralink выводит 16-разрядные сырые данные с серийным портом управления, регулируемая высокая частота кадров от 1 до 120 Гц для захвата быстро движущихся целей
Спецификации продукции
Модель EYAS G615MA
Показатели
Резолюция 640×512
Размер пикселя 15 мкм
Спектральная реакция 30,7μm±0,2μm 4,8μm±0,2μm
ИК-детектор NETD ((23°C) 16mK ((F2); 18mK ((F4)
Рабочий режим
Скорость кадров 1~ 120 Гц, регулируемый
Рабочий режим Снимок
Режимы интеграции ITR/IWR Противоцветение, режим Windows
Электрические
Стандартный внешний интерфейс 60pin: 37201-SM060-032W1R01
5pin: A1257WR-S-5P-LCP
Цифровое видео 16 бит CameraLink (режим основы CameraLink)
Синхронизация CC1: Синхронный внешний каркас
Коммуникация CameraLink UART (по умолчанию) / RS232 (настраивается)
Сроки передачи: 9600bps (по умолчанию)
Силовое питание АД-карта: 5 В
Криоохладитель: 24 В
Устойчивая мощность (23°C) ≤ 8,5 Вт
Время охлаждения (23°C) ≤ 6 мин 30 с
Размер (мм) 142х59х78
Масса (г) ≤650
Операционная температура -40°C~+71°C
Промышленное применение

Модуль термоизоляции EYAS G615MA широко используется во многих областях, включая НДТ, экологический мониторинг, дальнее наблюдение, научные исследования и многое другое.

Наша инфракрасная детекторная линия
  • Высокая чувствительность и отличная производительность- Ведущие мировые технологии в инфракрасной промышленности
  • Различные инфракрасные детекторы- как неохлажденные, так и охлажденные инфракрасные детекторы различных форматов и размеров пикселей
  • Массовое производство для обеспечения быстрой доставки- Три производственные линии с годовой производственной мощностью до миллионов детекторов
Часто задаваемые вопросы
Что такое тепловая чувствительность?

Термочувствительность, также называемая NETD (Noise Equivalent Temperature Difference), является ключевым параметром для оценки средневолновых (MWIR) и длинноволновых (LWIR) тепловых камер.Это напрямую связано с четкостью, измеренной термоизоляторомЭто числовое значение, которое представляет собой соотношение сигнала и шума температурной разницы и измеряется в милликельвинах (mK).чем выше чувствительность и чем яснее изображение.

В чем разница между неохлажденными и охлажденными инфракрасными детекторами?

В настоящее время на рынке есть два типа инфракрасных датчиков тепловой визуализации: охлажденные и неохлажденные.что позволяет производить в больших объемах с небольшими размерами и низкой стоимостьюОни широко используются в портативных/ручных/мобильных устройствах. Охлажденные инфракрасные детекторы упаковываются в устройства, которые поддерживают чрезвычайно низкие температуры с использованием криоохладителей.и менее надежны, чем неохлажденные датчики из-за сложных систем охлажденияТем не менее, охлажденные системы предлагают невероятную чувствительность и обычно работают с оптикой с большим фокусным расстоянием для дальних миссий.
