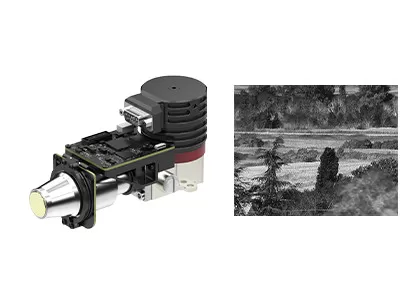

15 мкм 640x512 MCT MWIR охлаждаемый тепловизионный модуль со встроенным блоком охлаждения Дьюара

  • 15μm 640x512 MCT MWIR Cooled Thermal Module With Integrated Dewar Cooler Assembly
Место происхождения Провинция Ухань, Хубэй, Китай
Фирменное наименование SensorMicro
Сертификация ISO9001:2015; RoHS; Reach
Номер модели EYAS615A
Количество мин заказа 1 часть
Цена negotiable
Условия оплаты Л/К, Т/Т
Подробная информация о продукте
Разрешение 640x512 / 15 мкм Криокулер RS058
NETD ≤ 17 мК Спектральный диапазон 3.7~4.8μm
Размер 147x58,5x71 мм Масса ≤680 г
Выделить

15uM MWIR охладило термальный модуль

,

Модуль MCT материальный охлаженный термальный

,

Собрание дюара более крутое охладило модули камеры
Оставьте сообщение
Характер продукции

15μm 640x512 MCT MWIR охлажденный тепловой модуль с интегрированной установкой охладителя Dewar

Описание продукта


Модули с охлажденным AD серии EYAS имеют функцию предварительного усилителя для преобразования аналогового сигнала от охлажденных инфракрасных детекторов в цифровой выход видеопотока.Он доступен с различными форматами разрешения и различными диапазонами волн. EYAS615A является членом семейства EYAS с 640x512 / 15μm MWIR охлажденным детектором и интегрированным криоохладителем RS058.


С помощью охлажденного модуля AD серии EYAS клиентам OEM легко проводить быстрые испытания на инфракрасных детекторах,начать быструю вторичную разработку и сократить период разработки модулей и полных продуктов на основе охлажденных инфракрасных детекторов.


Мы специализируемся на разработке, производстве, продаже и маркетинге детекторов тепловой визуализации и инфракрасных модулей.Мы можем предоставить нашим клиентам разнообразные инфракрасные решения для термоизоляции, которые сокращают время вторичной разработки и значительно снижают стоимость для клиентов.


Основные особенности


- Разрешение детектора: 640x512 / 15μm

- Материал детектора: MCT / HgCdTe

- Криоохладитель: RS058

- Частота кадров: 1 ~ 120 Гц регулируемая

- Размер: 147х58.5х71мм

- Вес: ≤ 680 г

- Легко разрабатывается и интегрируется


Спецификации продукции


Модель EYAS615A
Производительность инфракрасного детектора
Резолюция 640х512
Пиксельный диапазон 15 мкм
Криоохладитель RS058
Спектральный диапазон 30,7 мкм ≈ 4,8 мкм МВт
Время охлаждения (25°C) ≤6 мин
Оптимальная NETD (20°C) ≤ 17 мК
Рабочий режим
Скорость кадров 1 ~ 120 Гц регулируемый
Рабочий режим Снимок; Режим интеграции ITR/IWR; Режим Windows; Антицветение
Электрическая спецификация
Стандартный внешний интерфейс QSH 60 пин
Цифровое видео Cameralink: 16 битные сырые данные
Синхронизация CC1: INT/Frame внешняя синхронизация; CC2: MC внешняя синхронизация
Коммуникация Серийный порт Cameralink: TFG+/-, TC+/-; 9600bps
Силовое питание Панель визуализации 1 канала: 5 В
Криоохладитель 1 канала: 24 В
Стабильное потребление энергии 7W
Размер (мм) 147×58,5×71
Вес ≤ 680 г
Рабочая температура -40°C ~ +60°C
Величина вибрации Вибрация: GJB Транспорт высокой скорости на транспортном средстве
Удар: полусинусовая волна, 40 г 11 мс, 3 оси 6 направления 3 раза каждый


Промышленное применение


Модуль термоизоляции EYAS615A широко используется во многих областях, таких как система дистанционного мониторинга, система улучшения полезного зрения на полете, мультисенсорная полезная нагрузка и т.д.


15 мкм 640x512 MCT MWIR охлаждаемый тепловизионный модуль со встроенным блоком охлаждения Дьюара 0


Наша инфракрасная детекторная линия


15 мкм 640x512 MCT MWIR охлаждаемый тепловизионный модуль со встроенным блоком охлаждения Дьюара 1

Часто задаваемые вопросы


1Что такое тепловая чувствительность?

Термочувствительность, также называемая NETD (Noise Equivalent Temperature Difference), является ключевым параметром для оценки средневолновых (MWIR) и длинноволновых (LWIR) тепловых камер.Это напрямую связано с четкостью, измеренной термоизоляторомЭто числовое значение, которое представляет собой соотношение сигнала и шума температурной разницы и измеряется в милликельвинах (mK).чем выше чувствительность и чем яснее изображение.


2. Каковы применения термоизоляции?

Измерение температуры и визуализация при любой погоде являются двумя основными функциями технологии инфракрасной термоизоляции.Продукты, разработанные на основе этих двух технологий, широко используются в области безопасности и мониторинга., полезные нагрузки БПЛА, промышленная инспекция, пожаротушение, предсказательное обслуживание, ADAS, профилактика эпидемий, AIoT и т.д.
