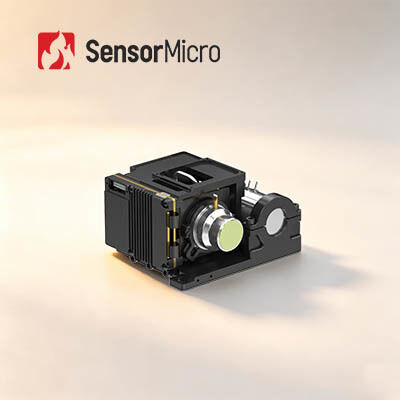

Модуль охлаждаемой инфракрасной тепловизионной камеры с разрешением 1024×768 и размером пикселя 10 мкм для дальнего мониторинга

  • 1024×768 Resolution 10μm Pixel Size Cooled Infrared Thermal Module for Long Range Monitoring
Место происхождения Китай
Фирменное наименование SensorMicro
Сертификация ISO9001:2015; RoHS; Reach
Номер модели ГЭВИН GC1010HMG
Количество мин заказа 1 часть
Цена Возможен торг
Условия оплаты Т/Т
Подробная информация о продукте
Разрешение 1024×768/10μm Частота кадров 50 Гц
ИК-детектор NETD (23 ℃) 20мК(Ф2); 25мК(Ф4) Спектральный диапазон 3,7~4,8 мкм
Размер 87×94×54,5 мм Масса ≤460 г
Выделить

15 мкм MWIR охлаждаемый тепловой модуль

,

Охлаждаемый тепловой модуль из MCT материала

,

Охлаждаемые модули камеры в сборе с криостатом
Оставьте сообщение
Характер продукции
10μm 1024×768 охлажденный HOT MWIR инфракрасный тепловой модуль для мониторинга на большие расстояния
Обзор продукции

ГАВИН GC1010HMG охлажденная инфракрасная камера имеет 1024×768, 10μm HOT MWIR детектор.Он захватывает более четкие изображения с сложными деталямиИспользуя технологию HOT, модуль достигает выдающейся производительности SWaP,с уменьшенными габаритами, более легким весом и меньшим расходом энергии, оснащенный большим количеством цифровых видеоинтерфейсов и гибкими режимами вывода изображения,Это легко интегрируемое ядро подходит для портативных систем, воздушные мобильные полезные нагрузки и долгосрочные приложения мониторинга, идеально подходят для компактных проектов, уделяющих первостепенное внимание миниатюризации, энергоэффективности и обнаружению на большие расстояния.

Основные особенности
  • Высокое качество с большим FPA и меньшим размером пикселей
    • Разработан на базе инфракрасного детектора HOT MWIR большого формата 1024×768/10μm, обеспечивающего четкое изображение и широкое поле зрения
    • Оснащен алгоритмами обработки изображений следующего поколения, включая DRC, уменьшение шума 2D / 3D и улучшение края EE для повышения качества изображения
    • Меньший размер пикселя 10 мкм обеспечивает более высокое пространственное разрешение и лучшее соотношение сигнала к шуму
  • Оптимизация SWaP с использованием технологии HOT
    • Поддерживает работу при высокой температуре 150 К, время охлаждения ≤ 4 мин.
    • Компактный размер: 87×94×54.5 мм, легкий вес: 460 г
  • Богатые интерфейсы, легкая интеграция
    • Поддерживает интерфейсы CameraLink/USB3.0/GigE/HDMI/SDI/MIPI/волоконно-оптические
    • Гибкий выход изображения RAW/YUV
Спецификации продукции
Модель Гавин GC1010HMG
Резолюция 1024×768
Размер пикселя 10 мкм
Спектральная реакция 30,7μm±0,2μm 4,8μm±0,2μm
ИК-детектор NETD ((23°C) 20mK ((F2); 25mK ((F4)
Скорость кадров 50 Гц
Цифровой зум Продолжительный цифровой зум от 1 до 8 раз
Направление изображения Горизонтально/вертикально/диагонально перевернуть
Алгоритм изображения ДРК, снижение шума изображения 2D/3D, EE
Аналоговое видео PAL/NTSC
Цифровое видео Стандарт: DVP/LVDS/USB2.0
Опция: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Одномодные оптические волокна/многомодные оптические волокна
Синхронизация Стандарт: LV-TTL
Опция: RS422/LVDS
Коммуникация Стандарт: USB2.0/LV-TTL
Опция: RS422/CAN/USB3.0/GigE
Силовое питание 12В±1В
Постоянное потребление энергии ((23°C) ≤ 8 Вт
Время охлаждения ((23°C) ≤4 мин
Размер ((мм) 87х94х54.5
Масса ((g) ≤460
Операционная температура -40°C~+71°C
Оптические линзы Фиксированная фокусировка: 25 мм/F2
Промышленное применение

Модуль термоизоляции GAVIN GC1010HMG широко используется во многих областях, таких как НДТ, мониторинг окружающей среды, дальнее наблюдение, научные исследования и т.д.

Наша инфракрасная детекторная линия

Внутренние технологии инфракрасных детекторов

  • 8-дюймовые 0,11 мкм VOx неохлажденные инфракрасные детекторы
  • 8-дюймовые 0,5 мкм MCT охлажденные инфракрасные детекторы
  • 8-дюймовые 0,5 мкм T2SL охлажденные инфракрасные детекторы

Производственные мощности и преимущества

  • 6 миллионов самостоятельно разработанных инфракрасных детекторов в год
  • 30Объект по производству полупроводников площадью 1000 м2
  • 20Площадь чистых помещений в 000 м2
Часто задаваемые вопросы
Что такое тепловая чувствительность?

Термочувствительность, также называемая NETD (Noise Equivalent Temperature Difference), является ключевым параметром для оценки средневолновых (MWIR) и длинноволновых (LWIR) тепловых камер.Это напрямую связано с четкостью, измеренной термоизоляторомЭто числовое значение, которое представляет собой соотношение сигнала и шума температурной разницы и измеряется в милликельвинах (mK).чем выше чувствительность и чем яснее изображение.

В чем применение тепловой томографии?

Измерение температуры и визуализация при любой погоде являются двумя основными функциями технологии инфракрасной термоизоляции.Продукты, разработанные на основе этих двух технологий, широко используются в области безопасности и мониторинга., промышленная инспекция, пожаротушение, предсказательное обслуживание, ADAS, профилактика эпидемий, AIoT и т.д.
