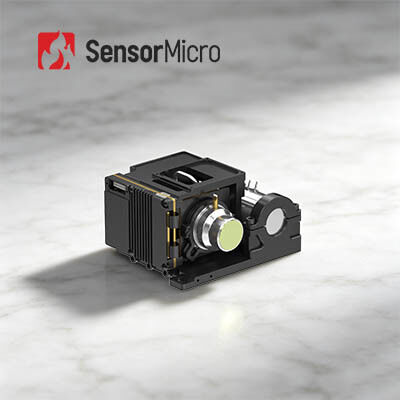

Высокочастотный 50 Гц MWIR тепловизионный модуль с разрешением 1024×768 и технологией HOT

  • High Frame Rate 50Hz MWIR Thermal Imaging Module with 1024×768 Resolution and HOT Technology
Место происхождения Китай
Фирменное наименование SensorMicro
Сертификация ISO9001:2015; RoHS; Reach
Номер модели ГЭВИН GC1010HMG
Количество мин заказа 1 часть
Цена Возможен торг
Условия оплаты Т/Т
Подробная информация о продукте
Тип Охлаждаемый модуль камеры Частота кадров 50 Гц
Разрешение 1024×768/10μm ИК-детектор NETD (23 ℃) 20мК (Ф2); 25мК (Ф4)
Размер 87×94×54,5 мм Средняя длина волны 3,7~4,8 мкм
Выделить

MWIR Тепловизионный модуль 15 мкм

,

Тепловизионный модуль 100 Гц

,

Охлаждаемые модули камер HgCdTe
Оставьте сообщение
Характер продукции
Модуль тепловой визуализации MWIR с высокой частотой кадров, охлажденный HOT 1024×768/10μm
Обзор продукции

Инфракрасная камера GAVIN GC1010HMG оснащена 1024×768 ГОТ 10μm средневолновым инфракрасным охлажденным детектором.его большая FPA и меньшая архитектура пикселей улучшают пространственное разрешение и детальную видимость для более четкой тепловой визуализацииВстроенные алгоритмы обработки изображений следующего поколения обеспечивают стабильные видеопотоки высокой точности.

Используя технологию HOT для работы при высокой температуре 150K (время охлаждения ≤ 4 мин), блок обеспечивает отличные характеристики SWaP с физическими размерами 87 × 94 × 54.5 мм и вес всего 460 г.Комплексный набор цифровых интерфейсов, включая CameraLink, USB3.0, GigE, HDMI, SDI, MIPI и волоконно-оптические доступны, наряду с конфигурируемым видеовыходом RAW / YUV.

Разработанное для бесшовной интеграции системы, это ядро хорошо подходит для портативных устройств, мобильных полезных грузов и непрерывных миссий по мониторингу на большие расстояния с строгими ограничениями объема,вес и потребление энергии.

Основные особенности
Высокое качество с большим FPA и меньшим размером пикселей
  • Разработан на базе инфракрасного детектора HOT MWIR большого формата 1024×768/10μm, обеспечивающего четкое изображение и широкое поле зрения
  • Оснащен алгоритмами обработки изображений следующего поколения, включая DRC, уменьшение шума 2D / 3D и улучшение края EE для повышения качества изображения
  • Меньший размер пикселя 10 мкм обеспечивает более высокое пространственное разрешение и лучшее соотношение сигнала к шуму
Оптимизация SWaP с использованием технологии HOT
  • Поддерживает работу при высокой температуре 150 К, время охлаждения ≤ 4 мин.
  • Компактный размер: 87×94×54.5 мм, легкий вес: 460 г
Богатые интерфейсы, легкая интеграция
  • Поддерживает интерфейсы CameraLink/USB3.0/GigE/HDMI/SDI/MIPI/волоконно-оптические
  • Гибкий выход изображения RAW/YUV
Спецификации продукции
Модель Гавин GC1010HMG
Резолюция 1024×768
Размер пикселя 10 мкм
Спектральная реакция 30,7μm±0,2μm 4,8μm±0,2μm
IR детектор NETD (23°C) 20mK (F2); 25mK (F4)
Скорость кадров 50 Гц
Цифровой зум Продолжительный цифровой зум от 1 до 8 раз
Направление изображения Горизонтально/вертикально/диагонально перевернуть
Алгоритм изображения ДРК, снижение шума изображения 2D/3D, EE
Аналоговое видео PAL/NTSC
Цифровое видео Стандарт: DVP/LVDS/USB2.0
Опция: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Одномодные оптические волокна/многомодные оптические волокна
Синхронизация Стандарт: LV-TTL
Опция: RS422/LVDS
Коммуникация Стандарт: USB2.0/LV-TTL
Опция: RS422/CAN/USB3.0/GigE
Силовое питание 12В±1В
Постоянное потребление электроэнергии (23°C) ≤ 8 Вт
Время охлаждения (23°C) ≤4 мин
Размер (мм) 87х94х54.5
Масса (г) ≤460
Операционная температура -40°C~+71°C
Варианты линз Фиксированная фокусировка: 25 мм/F2
Промышленное применение

Модуль тепловой камеры GAVIN GC1010HMG широко используется во многих областях, таких как НДТ, мониторинг окружающей среды, дальнее наблюдение, научные исследования и т.д.

Наша линейка продуктов
  • Высокая чувствительность и отличная производительность
  • Мировой лидер в инфракрасной промышленности
  • Различные инфракрасные детекторы доступны - как неохлажденные, так и охлажденные инфракрасные детекторы в разных форматах и размерах пикселей
  • Массовое производство для обеспечения быстрой поставки - три производственные линии с годовой производственной мощностью до миллионов детекторов
Часто задаваемые вопросы
Что такое инфракрасная термальная томография?
Инфракрасная термическая визуализация - это метод использования инфракрасного излучения и тепловой энергии для сбора информации об объектах, с целью формирования изображений их,или получить информацию о температуре объектов, даже в условиях низкой видимости.
В каких отраслях промышленности используются инфракрасные детекторы фокусной плоскости?
Инфракрасный детектор огневой плоскости является основным компонентом системы термоизоляции и является ключом к обнаружению, идентификации и анализу инфракрасной информации объектов.Он имеет широкий спектр применений в движении, инспекции, мониторинга безопасности, метеорологии, медицины и других отраслей.
Каковы характеристики инфракрасных детекторов огневой плоскости с охлаждением и без охлаждения?
Инфракрасные детекторы огневой плоскости можно разделить на охлажденный инфракрасный детектор огневой плоскости и неохлажденный инфракрасный детектор огневой плоскости.Охлажденный инфракрасный детектор работает при низкой температуре вакуумной среды с высокой чувствительностью и может различать более тонкие температурные различия, в то время как неохлажденный инфракрасный детектор фокусной плоскости не нуждается в криогенной среде и может работать при комнатной температуре.
Как выбрать подходящий инфракрасный тепловизор?
  • Стандартные объективы могут достигать нормальных целей на соответствующем расстоянии
  • Для телеобъектива, он подходит для целей, которые относительно малы и нужно смотреть с большого расстояния
  • Чтобы увидеть больше деталей объектов на близком расстоянии, широкоугольный объектив лучше
  • Макролинза предназначена для наблюдения за очень маленькой мишенью с близкого расстояния, например, микросхема
