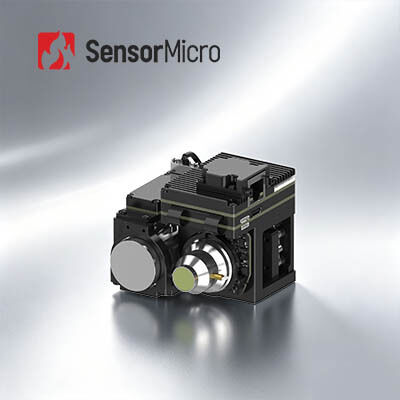

640x512 Разрешение 15μm Размер пикселя 20mK NETD охлажденный MWIR инфракрасный модуль камеры для высокочувствительной тепловой визуализации
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | SensorMicro |
| Сертификация | ISO9001:2015; RoHS; Reach |
| Номер модели | ГЭВИН GC615HMG |
| Количество мин заказа | 1 часть |
| Цена | Возможен торг |
| Условия оплаты | Л/К, Т/Т |
Подробная информация о продукте
| Разрешение | 640x512/15 мкм | ИК-детектор NETD (23 ℃) | 20мК (Ф4) |
|---|---|---|---|
| Спектральный диапазон | 30,7μm±0,2μm 4,8μm±0,2μm | Размер | 71×55×84 мм |
| Вес (г) | ≤350 | Источник питания | 12В±1В |
| Выделить | Модуль камеры RS046 MWIR,Модуль 640x512 камеры MWIR,Структура модуля камеры MWIR интегрированная |
||
Характер продукции
640x512/15 мкм охлаждаемый модуль инфракрасной камеры HOT MWIR
Обзор продукта
Охлаждаемая инфракрасная камера GAVIN GC615HMG MWIR, специально разработанная для сценариев промышленной и профессиональной интеграции инфракрасного излучения, сочетает в себе изображение с высоким разрешением, превосходную адаптируемость к окружающей среде и превосходную производительность SWaP. Высокоточный детектор 640×512/15 мкм и алгоритмы многомерной оптимизации изображения обеспечивают четкие, стабильные и детальные тепловые изображения в различных рабочих условиях. Благодаря устойчивости к высоким температурам 150 К, возможности быстрого охлаждения, миниатюрному размеру и низкому энергопотреблению он идеально адаптируется к строгим ограничениям по объему, весу и энергопотреблению мобильного и портативного оборудования. Поддерживая полнофункциональные высокоскоростные цифровые интерфейсы и гибкий вывод данных, он обеспечивает быструю вторичную разработку и стыковку системы, широко применим для инфракрасного обнаружения на больших расстояниях, мобильных полезных нагрузок мониторинга и автоматических систем промышленного мониторинга с длительным циклом.
Основные характеристики
- Основной поток FPA, Clear Imaging- Разработан на основе широкоформатного охлаждаемого инфракрасного детектора HOT MWIR размером 640×512/15 мкм и обеспечивает превосходную универсальность. Оснащен алгоритмами обработки изображений нового поколения, включая DRC, шумоподавление 2D/3D и улучшение краев (EE), обеспечивающие более четкое изображение.
- HOT Technology, ведущая оптимизация SWaP- Поддерживает работу при высоких температурах до 150 К, время охлаждения ≤ 3 мин 30 с. Компактный размер: 71×55×84 мм, вес: 350 г, потребляемая мощность: 7 Вт.
- Богатые интерфейсы, простая интеграция- Поддерживает интерфейсы CameraLink/USB 3.0/GigE/HDMI/SDI/MIPI/оптоволоконные интерфейсы. Гибкий вывод изображений RAW/YUV.
Технические характеристики продукта
| Модель | ГЭВИН GC615HMG |
|---|---|
| Показатели эффективности |
Разрешение:640×512 Размер пикселя:15 мкм Криокулер:RS058 Спектральный отклик:3,7 мкм±0,2 мкм～4,8 мкм±0,2 мкм ИК-детектор NETD (23 ℃):20мК (Ф4) |
| Обработка изображений |
Частота кадров:50 Гц (F4) / 30 Гц (F5,5) Цифровой зум:Непрерывный цифровой зум от 1× до 8× Направление изображения:Горизонтально/вертикально/диагонально перевернуть Алгоритм изображения:DRC, шумоподавление 2D/3D изображения, EE |
| Электрический |
Аналоговое видео:ПАЛ/NTSC Цифровое видео:Стандарт: DVP/LVDS/USB2.0 Опция: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/одномодовое оптическое волокно/многомодовое оптическое волокно Внешняя синхронизация:Стандарт: НВ-ТТЛ Опция: RS422/LVDS Коммуникация:Стандарт: USB2.0/LV-TTL Опция: RS422/CAN/USB3.0/GigE Источник питания:12В±1В Постоянное энергопотребление (23 ℃):≤7 Вт Время охлаждения (23 ℃):≤3мин30с |
| Физический |
Размер (мм):71×55×84 Вес (г):≤350 Рабочая температура:-40℃~+71℃ |
| Оптическая линза |
Фиксированный фокус:25 мм/F2 Непрерывный зум:18–275 мм/F5,5 110–1100 мм/F5,5 15–300 мм/F4 23–450 мм/F4 |
Промышленное применение
Тепловизионный модуль GAVIN GC615HMG широко используется во многих областях, таких как неразрушающий контроль, мониторинг окружающей среды, дальнее наблюдение, научные исследования и т. д.
Наши преимущества
- Обширный ассортимент продукции- Широкий спектр форматов продуктов, включая инфракрасные детекторы, ядра камер и модули для удовлетворения различных требований к интеграции.
- Богатое разнообразие продуктов- Несколько комбинаций разрешения матрицы, размеров пикселей, диапазонов волн и опций линз обеспечивают большую гибкость для разнообразных приложений.
- Выдающаяся производительность- Четкое изображение, компактный размер, низкое энергопотребление, высокая чувствительность и высокая надежность - созданы для работы в широком диапазоне экологических проблем.
- Простая интеграция- Несколько вариантов интерфейса упрощают интеграцию и обеспечивают быструю разработку в различных областях применения.
Часто задаваемые вопросы
1. Что такое НЭТД?
NETD означает «разность температур, эквивалентная шуму». Это мера того, насколько хорошо тепловизионный детектор способен различать очень небольшие различия в тепловом излучении на изображении. NETD обычно выражается в милликельвинах (мК). Обычно, чем ниже значение NETD, тем выше тепловая чувствительность.
2. Каковы основные требования к инфракрасному детектору/тепловому модулю для вашего применения?
- Разрешение детектора
- Размер пикселя
- NETD
- Качество изображения
- Варианты линз
- Потребляемая мощность
- Размер и вес
- Механический и электрический интерфейс
- Бюджет
3. Каковы характеристики охлаждаемого и неохлаждаемого инфракрасного детектора в фокальной плоскости?
Инфракрасные детекторы фокальной плоскости можно разделить на охлаждаемые инфракрасные детекторы фокальной плоскости и неохлаждаемые инфракрасные детекторы фокальной плоскости. Охлаждаемый инфракрасный детектор работает в низкотемпературной вакуумной среде с высокой чувствительностью и может различать более тонкие различия температур, в то время как неохлаждаемый инфракрасный детектор в фокальной плоскости не требует криогенной среды и может работать при комнатной температуре.
