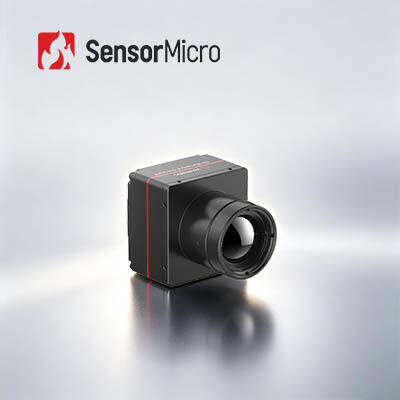

Высокая четкость 1280x1024 Разрешение 12μm Размер пикселя Модуль тепловой камеры без затвора для наружного наблюдения
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | SensorMicro |
| Сертификация | ISO9001:2015; RoHS; Reach |
| Номер модели | iSE1212 |
| Количество мин заказа | 1 часть |
| Цена | Возможен торг |
| Условия оплаты | Т/Т |
Подробная информация о продукте
| Разрешение | 1280x1024/12 мкм | NETD | ≤30мК |
|---|---|---|---|
| Спектральный диапазон | 8~14 мкм | Цифровая частота кадров | 25 Гц/30 Гц/50 Гц |
| Напряжение питания | 2,7 В~5,3 В | Типичное энергопотребление | 1,2 Вт при 25 Гц при 23 ± 3 ℃ |
| Выделить | 12 мкм промышленный тепловизионный модуль,Промышленный тепловизионный модуль 1280x1024,Промышленный неохлаждаемый инфракрасный тепловизионный модуль |
||
Характер продукции
Модуль тепловой камеры высокой четкости 1280x1024/12μm для наружного наблюдения
Обзор продукции
iSE1212 - это неохлажденный модуль инфракрасной камеры из серии SensorMicro iSE,построен на неохлажденном инфракрасном детекторе 1280x1024/12μm с профессиональной схемой обработки сигнала и платформой обработки изображенийОн точно преобразует инфракрасное излучение цели в точные температурные данные.
Этот неохлажденный HD LWIR 1280x1024/12μm VOx теплоизоляционный модуль обеспечивает сверхчеткие тепловые изображения для различных приложений, включая промышленное зрение, пожарную и спасательную деятельность,Охрана безопасности, наружное наблюдение, машинное зрение и потребительская электроника.
Основные особенности
- Изображения высокой четкости с гладким изображением:Мегапиксельная тепловая визуализация с безотлагательной производительностью, более широким полем зрения, большим углом покрытия, более длинным диапазоном обнаружения и улучшенной детализацией
- Безотключительная работа для бесшумной работы:Не требуется калибровка затвора во время использования, исключая заикание изображения, распространенное в традиционных конструкциях; тихая работа помогает избежать обнаружения целями
- Богатый функциями и удобный для интеграции:Поддерживает алгоритмы сверхвысокого разрешения, картинку в картинке, настраиваемый OSD, режим спящего режима, калибровку одним щелчком мыши и совместимость с различными микро OLED-дисплеями;совместим с широким спектром оптических линз и расширенных компонентов для легкой вторичной разработки и гибкой интеграции системы
Спецификации продукции
| Модель | iSE1212 |
|---|---|
| Индикаторы инфракрасного детектора | |
| Чувствительный материал | VOx |
| Резолюция | 1280×1024 |
| Размер пикселя | 12 мкм |
| Спектральная реакция | 8μm ~ 14μm |
| Типичная NETD | ≤ 30 мК |
| Обработка изображений | |
| Эффективные пиксели | 1280×1024 |
| Цифровая частота кадров | 25 Гц/30 Гц/50 Гц |
| Время запуска | 7s |
| Цифровое видео | YUV420/YUV422/RGB888/RAW |
| Алгоритм изображения | NUC/DRC/DNS/DDE/SFFC |
| Без затвора | Поддерживается |
| Отображение изображения | 10 Типов (Белый горячий / Лава / Железный Красный / Горячий Железный / Медицинский / Арктический / Радужная 1/Радужная 2 / Цветная / Черная горячая) |
| Направление изображения | Горизонтальная/вертикальная/диагональная |
| Цифровой зум | 1х/2х/4х/8х |
| Яркость изображения | Автоматический/ручный |
| Контраст изображения | Автоматический/ручный |
| Режим компенсации | Учебное пособие |
| Ретикулы | Поддерживается |
| Функция системы | |
| Режим сна | Поддерживается |
| Настройка меню | Настраиваемый |
| Язык меню | Китайский / английский |
| Оффсетная калибровка | Поддерживается |
| Клавиатуры | ≥4 (Кнопка функции настраиваемая) |
| Вождение на OLED | Поддержка I2C, 16 бит/24 бит параллельного порта, данных и других сигналов экрана диска; Direct Drive Micro OLED MDP03/Micro OLED MDP02/OLiGHTEK SVGA060/Sony ECX334A;Поддерживает MIPI-сигналы отображения и может напрямую управлять экраном IBOE VX039FHP-NH4 |
| Программное обеспечение ПК | |
| Программное обеспечение | Модуль управления и видеодисплей |
| Электрические | |
| Стандартный внешний интерфейс | 50pin: BP040SB-50-0114-B-R0 |
| Интерфейс связи | TTL-232/USB |
| Цифровой видеоинтерфейс | DVP16/BT.1120/USB3.0/MIPI-DSI-4LANE |
| Компоненты расширения | USB3.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE |
| Напряжение питания | 2.7V ~ 5.3V |
| Типичное потребление энергии | 1.2W@25Hz@23±3°C |
| Механическая/объективная | |
| Размер обнаженного ядра ((мм) | 38 на 39 на 28. 68 на 69 на 30.2 |
| Масса ядра (в граммах) | 65±3... 88.5±3 |
| Оптические линзы | Фиксированный фокус атермальный: 14 мм/19 мм/25 мм/35 мм. Моторизованная линза: 75 мм/100 мм/150 мм Непрерывный зум: 15 ~ 100 мм / 25 ~ 75 мм / 28 ~ 90 мм / 30 ~ 180 мм / 25 ~ 225 мм / 30 ~ 300 мм |
| Компоненты затвора | Необязательно |
| Уровень защиты | IP67 (предняя линза) |
| Приспособимость к окружающей среде | |
| Операционная температура | -40°C~+70°C |
| Температура хранения | -45°C~+85°C |
| Влажность | 5% ~ 95%, неконденсирующий |
| Вибрация | 5.35g, случайная вибрация, 3-ося |
| Влияние | Полусинусовая волна, 40 г / 11 мс, направление удара по оси х, 3 раза. 500 г @ 1 мс |
| Сертификация | ROHS2.0/REACH |
Промышленное применение
Модуль термоизоляции iSE1212 широко используется в промышленном зрении, пожарной и спасательной деятельности, надзоре за безопасностью, наружном наблюдении, машинном зрении, потребительской электронике и связанных с ними областях.
Наши преимущества
- Полная документация:Руководства по производству, руководства по настройке и справочники по выбору для немедленной реализации
- Помощь в разработке и испытаниях:Услуги по проведению комплексных испытаний на выборке, оценке производительности и проверке параметров
- Комплект инструментов для продвинутых разработчиков:SDK, API, алгоритмы и инструменты отладки для глубокой интеграции
- Удаленная техническая поддержка:24/7 поддержка с быстрым ответом и своевременным разрешением критических проблем
- Гарантия:Оригинальные детали и строгое соблюдение процесса для восстановления оптимальной производительности
Часто задаваемые вопросы
Вопрос 1: является ли 12 мкм определенно более четким, чем 17 мкм при том же разрешении?
Не обязательно. Ясность изображения зависит от сочетания плотности пикселей, качества объектива и чувствительности детектора. 12 мкм имеет более высокую плотность пикселей и больший потенциал детализации,но плохое разрешение объектива или неточная сборка вызовут оптическое отклонение и размытые изображенияНапротив, 17 мкм обеспечивает более высокую чувствительность с более твердыми деталями теплового слоя и лучшим распознаванием слабой цели.
Вопрос 2: Каковы основные преимущества небольшого пиксельного диаметра?
Основными преимуществами являются миниатюризация чипа, легкая конструкция устройства и низкое потребление энергии.при этом предоставляя более богатые отдаленные изображения подробности в тех же условиях.
Q3: Каковы основные значения высоты пикселя?
Большая однопиксельная фоточувствительная область повышает прием инфракрасной энергии, обеспечивая более высокую чувствительность к слабой температурной разнице, более сильную антиинтерференционную способность,и более стабильное изображение в суровой среде, а также более зрелые процессы и более низкие общие затраты.
