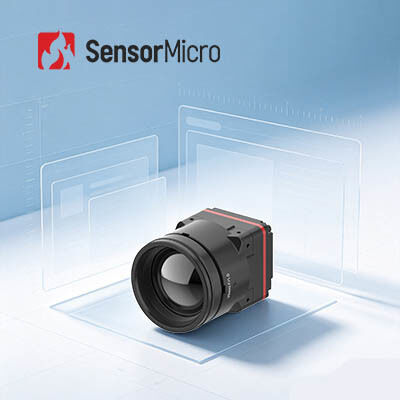

Высокочувствительный тепловизионный модуль с разрешением 1280x1024 и размером пикселя 8 мкм для быстрой интеграции
| Разрешение | 1280x1024/8 мкм | NETD | ≤30мК |
|---|---|---|---|
| Спектральный диапазон | 8μm | 14μm | Цифровая частота кадров | 25/30 Гц |
| Напряжение питания | 4.5-5.5V | Типичное энергопотребление | 1 Вт |
| Выделить | Ядр 640x512 камеры MWIR,Быстрое ядр камеры интеграции MWIR,Высокое ядр камеры чувствительности MCT термальное |
||
Запечатлейте сверхчеткие, детализированные тепловые изображения с помощью инфракрасного тепловизионного модуля iTL1208 с разрешением 8 мкм и мегапиксельным разрешением, высокопроизводительного решения для тепловизионной съемки для точного обнаружения. Этот усовершенствованный тепловизионный модуль использует крупноформатный мегапиксельный детектор ApexCore 1280*1024/8 мкм с ведущим в отрасли размером пикселя 8 мкм, что значительно повышает плотность интеграции и точность изображения.
В сочетании с профессиональными алгоритмами улучшения изображения он эффективно оптимизирует контрастность изображения, устраняет шум и восстанавливает богатые тепловые детали, обеспечивая превосходные результаты тепловизионной съемки высокой четкости. Сохраняя высочайшую производительность изображения, iTL1208 достигает экстремальной оптимизации SWaP благодаря компактным размерам, легкому корпусу и низкому энергопотреблению, идеально удовлетворяя двойные требования к высокому разрешению и портативности современных тепловизионных устройств.
- Прорыв в мегапиксельной технологии 8 мкм: Первый в мире мегапиксельный тепловизионный модуль 8 мкм на базе супер инфракрасного детектора ApexCore 1280*1024/8 мкм, обеспечивающий баланс между высоким разрешением и ультракомпактной интеграцией.
- Улучшенная производительность SWaP: Размеры всего 22,6*22,6*34,5 мм, вес 35,7±2 г (включая объектив 12 мм) и потребление всего 1 Вт, что снимает ограничения по размеру для мегапиксельной тепловизионной съемки.
- Оптика без германия и быстрая интеграция: Халькогенидная оптика без германия с несколькими вариантами объективов для различных требований применения. Интерфейс вывода изображения MIPI CSI с выводом данных RAW и YUV для упрощения интеграции системы.
| Модель | iTL1208 |
|---|---|
| Индикаторы ИК-детекторов | |
| Чувствительный материал | VOx |
| Разрешение | 1280*1024 |
| Размер пикселя | 8 мкм |
| Спектральный отклик | 8 мкм ~ 14 мкм |
| Типичный NETD | ≤30mK |
| Обработка изображений | |
| Частота кадров | 25/30 Гц |
| Время запуска | ≤6с |
| Цифровое видео | RAW/YUV |
| Алгоритм изображения | NUC/3DNR/DNS/DRC/EE |
| Отображение изображений | 10 типов (белая горячая/лава/железо красное/горячее железо/медицинское/арктическое/радуга 1/радуга 2/оттенок/черная горячая) |
| Программное обеспечение для ПК | |
| Программное обеспечение для ПК | Управление модулем и отображение видео |
| Электрические характеристики | |
| Стандартный внешний интерфейс | 34-контактный разъем: BP04SD-34-0065-R0 |
| Интерфейс связи | TTL-232/I2C |
| Интерфейс цифрового видео | MIPI-CSI |
| Напряжение питания | 4.5-5.5V |
| Типичное энергопотребление | 1W |
| Механические характеристики | |
| Размер (включая объектив) | С объективом 5 мм: 22,6 мм*22,6 мм*50 мм (внешний диаметр объектива Φ37 мм) С объективом 10 мм: 22,6 мм*22,6 мм*45,3 мм (внешний диаметр объектива Φ33 мм) С объективом 12 мм: 22,6 мм*22,6 мм*34,5 мм (внешний диаметр объектива Φ26,6 мм) С объективом 17 мм: 22,6 мм*22,6 мм*35,4 мм (внешний диаметр объектива Φ27 мм) С объективом 25 мм: 22,6 мм*22,6 мм*44,2 мм (внешний диаметр объектива Φ33 мм) С объективом 35 мм: 22,6 мм*22,6 мм*50,9 мм (внешний диаметр объектива Φ43,2 мм) |
| Вес (включая объектив) | 85,5±4,5 г (с объективом 5 мм) 70,5±3,6 г (с объективом 10 мм) 35,7±2 г (с объективом 12 мм) 40,7±2,1 г (с объективом 17 мм) 71,0±3,6 г (с объективом 25 мм) 110±5,5 г (с объективом 35 мм) |
| Адаптивность к окружающей среде | |
| Рабочая температура | -40℃~+70℃ |
| Температура хранения | -45℃~+85℃ |
| Влажность | 5%~95%, без конденсации |
| Вибрация | 5,35 г среднеквадратичное значение, случайная вибрация, 3 оси |
| Удар | Полусинусоидальная волна, 40g/11ms, направление удара 3 оси, 6 направлений |
| Сертификация | ROHS2.0/REACH |
| Оптический объектив | Фиксированный фокус атермальный: 5/10/12/17/25/35 мм |
Тепловизионный модуль iTL1208 широко используется во многих областях, таких как борьба с лесными пожарами, техническое обслуживание электрооборудования, инспекция фотоэлектрических установок, мониторинг безопасности, носимые устройства, портативные устройства и т. д.
- Кастомизация продукта: Настройка конфигураций и адаптация алгоритмов для удовлетворения отраслевых требований
- Техническая поддержка и обучение на месте: Предоставление ключевым клиентам практического обучения по настройке системы и эксплуатации
- Совместные инновации для новых продуктов и рынков: Сотрудничество с клиентами для совместной разработки инновационных решений для инфракрасных приложений
Тепловая чувствительность, также называемая NETD (разница температур, эквивалентная шуму), является ключевым параметром для оценки средневолновых (MWIR) и длинноволновых (LWIR) тепловизионных камер. Она напрямую связана с четкостью, измеряемой тепловизором. Это числовое значение, представляющее отношение сигнал/шум разницы температур, измеряемое в миллиКельвинах (мК). Чем меньше значение тепловой чувствительности, тем выше чувствительность и тем четче изображение.
Измерение температуры и всепогодная съемка являются двумя основными функциями технологии инфракрасной тепловизионной съемки. Продукты, разработанные на основе этих двух технологий, широко используются в системах безопасности и мониторинга, промышленной инспекции, пожаротушении, предиктивном обслуживании, ADAS, профилактике эпидемий, AIoT и других областях.
