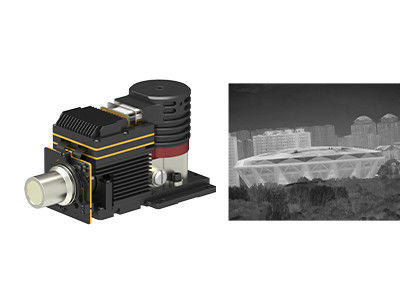

GAVIN615L Охлаждаемый модуль тепловидения T2SL LWIR Простая интеграция

  • GAVIN615L Cooled Thermal Imaging Module T2SL LWIR Easy Integration
Место происхождения Провинция Ухань, Хубэй, Китай
Фирменное наименование SensorMicro
Сертификация ISO9001:2015; RoHS; Reach
Номер модели GAVIN615L
Количество мин заказа 1 часть
Цена negotiable
Условия оплаты Л/К, Т/Т
Подробная информация о продукте
Разрешение 640x512 Шаг пикселя 15 мкм
Высокая чувствительность ≤25мК Спектральный диапазон 7,7~9,5 мкм
Тип Охлаждаемый модуль камеры Производительность Стабильный
Выделить

GAVIN615L охладило модуль термического изображения

,

Охлаженный модуль термического изображения

,

LWIR охладило термическое изображение
Оставьте сообщение
Характер продукции

GAVIN615L Легкая интеграция 640x512 / 15μm T2SL LWIR охлажденный тепловой модуль изображения


Описание продукта


ГАВИН615L охлажденный инфракрасный модуль является членом семейства теплоизоляционных модулей серии GAVIN. Он поставляется с высокоразрешенным Т2SL LWIR IR-детектором 640x512 / 15μm с криоохладителем RS058,аппаратная электроника и различные алгоритмы обработки изображений также встроены уже для представления четких и четких тепловых изображений.


С промышленным стандартным интерфейсом камеры-ссылки, инфракрасная камера или системный интегратор могут легко проектировать или интегрировать свою собственную полную камеру на основе охлажденного инфракрасного модуля GAVIN615L.


Основные особенности


- Удовлетворить потребности в обнаружении на дальнем расстоянии

- Высокая чувствительность

- Длинное обнаружение.

- Широкое поле зрения

- Легкая интеграция в систему

- Интерфейс DVP/Cameralink, выход изображения RAW/YUV

- Существуют различные объективы с непрерывным оптическим зумом


Спецификации продукции


Модель GAVIN615L
Производительность инфракрасного детектора
Резолюция 640х512
Пиксельный диапазон 15 мкм
Криоохладитель RS058
Спектральный диапазон 70,7μm~9,5μm LW
Время охлаждения (20°C) ≤7 мин
NETD (20°C) ≤ 25 мК
Обработка изображений
Скорость кадров 50 Гц/100 Гц
Режим затемнения Линейная/гистограмма/смешанная
Цифровой зум ×1/×2/×4
Направление изображения Горизонтально/вертикально/диагонально перевернуть
Алгоритм изображения NUC/AGC/IDE
Электрическая спецификация
Стандартный внешний интерфейс J30JZ 25pin
Аналоговое видео ПАЛ
Цифровое видео 16 бит RAW/YUV: 16 бит DVP/Cameralink вывод
Синхронизация Внешняя синхронизация: уровень RS422
Коммуникация RS422, 115200bps
Силовое питание 20 ~ 28VDC
Стабильное потребление энергии 14 Вт
Размер (мм) 155×67×80
Вес ≤ 900 г
Операционная температура -40°C ~ +60°C
Величина вибрации Вибрация: GJB Транспорт высокой скорости на транспортном средстве
Удар: полусинусовая волна, 40 г 11 мс, 3 оси 6 направления 3 раза каждый
Оптические линзы
Опциональная линза Фиксированный зум: 25 мм/F2


Промышленное применение


Остуженное тепловое ядро камеры GAVIN615L широко используется во многих областях, таких как система дистанционного мониторинга, система улучшения полезного зрения на полете, мультисенсорная полезная нагрузка и т. д.


GAVIN615L Охлаждаемый модуль тепловидения T2SL LWIR Простая интеграция 0


Наши преимущества

GAVIN615L Охлаждаемый модуль тепловидения T2SL LWIR Простая интеграция 1


Часто задаваемые вопросы


1Каковы преимущества неохлажденных инфракрасных детекторов?

Неохлажденный инфракрасный детектор фокусной плоскости не нуждается в охлажденном устройстве, он может работать при комнатной температуре и имеет преимущества быстрого запуска, низкого расхода энергии, небольшого размера, легкого веса, длительного срока службы,низкая стоимость и так далее.


2Какие ключевые соображения касаются инфракрасного детектора / теплового модуля для вашего применения?

--- Разрешение детектора

---Размер пикселя

--- NETD

---Качество изображения

--- опции объектива

--- Потребление энергии

---Размер и вес

---Механический и электрический интерфейс

---Бюджет
