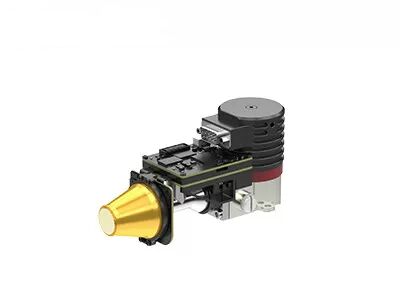

Быстро интегрируемый охлаждаемый ИК-камерный модуль EYAS1212 Мегапиксель 1280x1024/12 мкм

  • Fast Integration Cooled IR Camera Core EYAS1212 Mega Pixel 1280x1024/12μm
Место происхождения Ухань, провинция Хубэй, Китай
Фирменное наименование SensorMicro
Сертификация ISO9001:2015; RoHS; Reach
Номер модели EYAS1212
Количество мин заказа 1 кусок
Цена negotiable
Условия оплаты Л/К, Т/Т
Подробная информация о продукте
Разрешение 1280x1024 Шаг пикселя 12 мкм
NETD ≤20mk Спектральный диапазон 3,7~4,8 мкм МВт
Размер 149x58,5x71 мм Частота кадров 1~100 Гц регулируемый
Выделить

Охлаждаемый сердечник ИК-камеры 12 мкм

,

сердечник ИК-камеры EYAS1212
Оставьте сообщение
Характер продукции
EYAS1212 Охлаждаемый тепловой модуль


Быстро интегрируемый охлаждаемый ИК-модуль камеры EYAS1212, 1280x1024 мегапикселей / 12μM


Описание продукта


EYAS1212 - это аналого-цифровой охлаждаемый инфракрасный модуль высокого разрешения на основе ИК-FPA формата 1280x1024 с шагом 12μm.


Этот AD-модуль включает в себя плату ближнего действия, которая обеспечивает синхронизацию FPA и чувствительные источники питания. Кроме того, интерфейс Camera Link выдает 16-битные необработанные данные, что значительно упрощает интеграцию детектора в систему.


Таким образом, AD-модуль EYAS1212 позволяет OEM-клиентам легко проводить быстрые приемочные испытания на охлаждаемом инфракрасном детекторе SensorMicro 1280x1024 / 12μm, начинать быструю вторичную разработку и сокращать период разработки охлаждаемых инфракрасных модулей или завершать инфракрасные тепловизионные камеры или системы на основе охлаждаемых инфракрасных детекторов.


SensorMicro является поставщиком инфракрасных детекторов, датчиков и OEM-модулей тепловизионных камер. У нас более 10 лет опыта работы в индустрии инфракрасной тепловизионной техники. У нас есть профессиональная команда послепродажного обслуживания, которая предоставляет клиентам профессиональные ответы. По любым вопросам или проблемам, пожалуйста, свяжитесь с нами в любое время, мы ответим вам в первую очередь.


Основные характеристики


- Простота разработки и интеграции

- Интерфейс Cameralink выводит 16-битные необработанные данные, управление через последовательный порт

- Интегрированная структура, размеры соответствуют детектору

- Однополярное питание 5 В

- Способен захватывать быстро движущиеся цели


Технические характеристики продукта


Модель EYAS1212
Производительность ИК-детектора
Разрешение 1280x1024
Размер пикселя 12μm
Криокулер RS058F
Спектральный диапазон 3.7μm～4.8μm СВ
Время охлаждения (25°C) ≤6 мин
Оптимальный NETD (20°C) ≤20 мК
Режим работы
Частота кадров 1~100 Гц регулируемая
Режим работы Снимок; Режим интеграции ITR/IWR; Оконный режим; Защита от расплывания
Электрические характеристики
Стандартный внешний интерфейс QSH 60pin
Цифровое видео Cameralink: вывод 16-битных необработанных данных
Внешняя синхронизация CC1: INT/Frame внешняя синхронизация; CC2: MC внешняя синхронизация
Связь Последовательный порт Cameralink: TFG+/-, TC+/-; 9600 бит/с
Источник питания 1 канал панели формирования изображения: 5 В
1 канал криокулера: 24 В
Стабильное энергопотребление 9 Вт
Размеры (мм) 149×58.5×71
Вес ≤680 г
Рабочая температура -40°C ~ +60°C
Величина вибрации Вибрация: GJB, установленная на транспортном средстве, высокоскоростная транспортировка
Удар: полусинусоидальная волна, 40 г 11 мс, 3 оси 6 направлений 3 раза каждая


Промышленное применение


Тепловизионный модуль EYAS1212 широко используется во многих областях, таких как система дистанционного мониторинга, система улучшения обзора в полете, многосенсорная полезная нагрузка и т. д.


Быстро интегрируемый охлаждаемый ИК-камерный модуль EYAS1212 Мегапиксель 1280x1024/12 мкм 0


Разнообразный ассортимент продукции


Широкий спектр форматов продукции, включая инфракрасные детекторы, модули камер и модули для удовлетворения различных требований к интеграции.



Богатое разнообразие продукции

Несколько разрешений массива, размеров пикселей, диапазонов волн и комбинаций вариантов объективов обеспечивают большую гибкость для различных применений.



Выдающаяся производительность

Четкое изображение, компактный размер, низкое энергопотребление, высокая чувствительность и высокая надежность — разработаны для работы в широком диапазоне условий окружающей среды.



Простая интеграция

Несколько вариантов интерфейса упрощают интеграцию и обеспечивают быструю разработку в нескольких областях применения.


Часто задаваемые вопросы


1. Преимущества оптической визуализации газов

Экономия времени и эффективность: поддержка крупномасштабного обнаружения в реальном времени, быстрое определение местоположения утечки, отсутствие необходимости прерывать производство.
Обнаружение на большом расстоянии: вдали от опасных и сложных зон, неконтактное неразрушающее тестирование, без дополнительного источника излучения
Простота анализа: интуитивное изображение, мгновенное хранение, удобный анализ
Многофункциональная проверка: можно обнаружить различные газы, с отличной функцией дистанционного измерения температуры


2. Принцип работы оптической визуализации газов

Оптическая визуализация газов — это разновидность инфракрасной технологии, которая позволяет видеть невидимые промышленные газы.

После поглощения инфракрасного излучения на определенных длинах волн разница в инфракрасном излучении будет вызвана между газом и фоном.

Инфракрасный детектор обнаружения утечек газа со встроенным узкополосным фильтром принимает только инфракрасный диапазон вблизи пика инфракрасного поглощения газа и может преобразовывать газ в видимые инфракрасные изображения за счет разницы излучения между газом и фоном.
