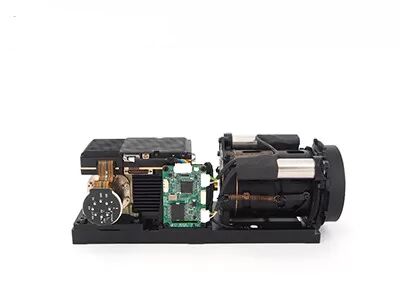

Охлаждаемый тепловой модуль MCT MWIR 15 мкм 640x512 для полезной нагрузки с несколькими датчиками

Место происхождения Ухань, провинция Хубэй, Китай
Фирменное наименование GST
Сертификация ISO9001:2015; RoHS; Reach
Номер модели GAVIN615B
Количество мин заказа 1 кусок
Цена Negotiable
Условия оплаты Л/К, Т/Т

Свяжитесь я бесплатно образцы и талоны.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Скайп: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
размер 125x92x67мм Масса ≤650г
Разрешение 640x512 / 15 мкм NETD ≤20 мК
Спектральный диапазон 3,7~4,8 мкм МВт Частота кадров 50 Гц/100 Гц
Высокий свет

Охлаждаемый тепловой модуль MWIR 15um

,

640x512 MCT Охлаждаемый тепловой модуль

Оставьте сообщение
Характер продукции

Охлаждаемый тепловой модуль MCT MWIR 640x512 / 15 мкм для Мультисенсорная полезная нагрузка

Описание продукта



GAVIN615B — охлаждаемый средневолновой тепловизионный модуль, разработанный компанией Global Sensor Technology (GST).Он состоит из ИК-детектора HgCdTe MWIR 640x512 / 15 мкм с криокулером RS046, аппаратной электроникой и различными алгоритмами обработки изображений, которые уже встроены для получения четких и четких тепловых изображений.



Оснащенный криокулер RS046, GAVIN615B имеет очень компактные размеры, размеры 125x92x67 мм и вес менее 650 г.Его стабильное энергопотребление составляет всего 12 Вт.Благодаря промышленному стандартному интерфейсу cameralink, инфракрасная камера или системный интегратор могут легко спроектировать или интегрировать свою собственную полную камеру на основе тепловизионного модуля GAVIN615B.



Основные характеристики



- Высокая чувствительность, NETD≤20 мК

- Обнаружение на большом расстоянии

- Регулируемая частота кадров

- Простая интеграция в систему



характеристики продукта



Модель ГЭВИН615Б
Производительность ИК-детектора
Разрешение 640x512
Шаг пикселя 15 мкм
Криоохладитель RS046
Спектральный диапазон 3,7 мкм~4,8 мкм МВт
Время охлаждения (20°C) ≤7мин
NETD (20°C) ≤20 мК
Обработка изображений
Частота кадров 50 Гц/100 Гц
Режим затемнения Линейный/Гистограмма/Смешанный
Цифровое увеличение ×1/×2/×4
Направление изображения Отразить по горизонтали/вертикали/диагонали
Алгоритм изображения NUC/АРУ/IDE
Электрические характеристики
Стандартный внешний интерфейс J30JZ 25pin
Аналоговое видео ПРИЯТЕЛЬ
Цифровое видео 16-битный RAW/YUV: 16-битный выход DVP/Cameralink
Внешняя синхронизация Внешняя синхронизация кадра: уровень RS422
Коммуникация RS422, 115200 бит/с
Источник питания 20~28В постоянного тока
Стабильное энергопотребление 12 Вт
Размер (мм) 125×92×67
Масса ≤650г
Рабочая Температура -40°С ~ +60°С
Вибрация Величина Вибрация: автомобильный высокоскоростной транспорт GJB
Удар: полусинусоидальная волна, 40 г 11 мс, 3 оси, 6 направлений, 3 раза в каждом
Оптическая линза
Дополнительный объектив Непрерывный зум
60~240 мм/F4
15~300 мм/F4
21~420 мм/F4
35~690 мм/F4



Промышленное применение



Модуль тепловизионной инфракрасной камеры GAVIN615B широко используется во многих областях, таких как система дистанционного мониторинга, система улучшения обзора полета, полезная нагрузка с несколькими датчиками и т. д.



Охлаждаемый тепловой модуль MCT MWIR 15 мкм 640x512 для полезной нагрузки с несколькими датчиками 0



Веха ГСТиР



Охлаждаемый тепловой модуль MCT MWIR 15 мкм 640x512 для полезной нагрузки с несколькими датчиками 1

Часто задаваемые вопросы



1. Преимущества оптической газовой визуализации

Экономия времени и эффективность: поддержка крупномасштабного обнаружения в реальном времени, быстрое обнаружение утечек, отсутствие необходимости прерывания производства.
Обнаружение на большом расстоянии: вдали от опасных и сложных зон, бесконтактный неразрушающий контроль, без дополнительного источника излучения
Легко анализировать: интуитивно понятное изображение, мгновенное сохранение, удобный анализ
Многофункциональный контроль: можно обнаружить различные газы с отличной функцией дистанционного измерения температуры



2. Принцип работы оптической газовой визуализации

Оптическая газовая визуализация — это своего рода инфракрасная технология, позволяющая обнаруживать невидимые промышленные газы.

После поглощения инфракрасного излучения на определенных длинах волн между газом и фоном возникает разница в инфракрасном излучении.

Инфракрасный детектор для обнаружения утечек газа со встроенным узкополосным фильтром принимает только инфракрасный диапазон, близкий к пику инфракрасного поглощения газа, и может преобразовывать газ в видимые инфракрасные изображения за счет разницы излучений между газом и фоном.
