Быстрая интеграция MCT MWIR охладила термальный модуль в трутней 640x512 15μM

Место происхождения Провинция Ухань, Хубэй, Китай
Фирменное наименование GST
Сертификация ISO9001:2015; RoHS; Reach
Номер модели GAVIN615B
Количество мин заказа 1 часть
Цена Negotiable
Условия оплаты L/C, T/T

Свяжитесь я бесплатно образцы и талоны.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Скайп: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Разрешение 640x512 / 15μm NETD ≤20mK
Спектральный ряд 3.7~4.8μm MW Частота кадров 50Hz/100Hz
Размер 125x92x67mm Вес ≤650g
Высокий свет

Быстрый модуль интеграции MWIR термальный

,

MCT охладило термальный модуль

,

15uM MWIR охладило модули камеры

Оставьте сообщение
Характер продукции

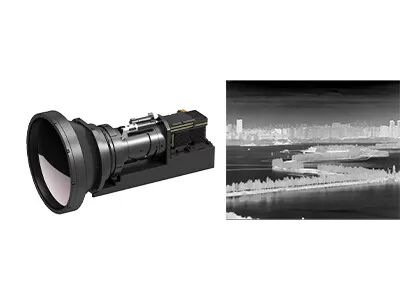

Быстрая интеграция 640x512/15μM MCT MWIR охладила термальный модуль в трутней

Характер продукции



GAVIN615B охлаженный средний модуль термического изображения волны развитый глобальной сенсорной техникой (GST). Оно состоит из детектора инфракрасн 640x512/15µm HgCdTe MWIR с cryocooler RS046, электроника оборудования и различные алгоритмы обработки изображений также врезаны уже для того чтобы представить острые и ясные термальные изображения.



Установленный с cryocooler RS046, GAVIN615B очень компактно в размере, измеряя 125x92x67mm в размере и веся чем 650g в весе. Стабилизированный расход энергии как низко как 12w. С интерфейсом cameralink промышленного стандарта, ультракрасные камера или системный интегратор могут конструировать или интегрировать их собственную полную камеру легко основанную на модуле термического изображения GAVIN615B.



Оно обеспечивает различные непрерывные объективы с переменным фокусным расстоянием для клиентов для выбора от: 60~240mm/F4; 15~300mm/F4; 21~420mm/F4; 35~690mm/F4, которое соответствующее для долгосрочных контролируя применений.

Основные особенности



- Высокая чувствительность, NETD≤20mK

- Долгосрочное обнаружение

- Регулируемая частота кадров

- Легкая интеграция в систему



Технические характеристики изделия



Модель GAVIN615B
Представление детектора инфракрасн
Разрешение 640x512
Тангаж пиксела 15μm
Cryocooler RS046
Спектральный ряд 3.7μm~4.8μm MW
Время остывания (20°C) ≤7min
NETD (20°C) ≤20mK
Обработка изображений
Частота кадров 50Hz/100Hz
Затемнять режим Линейный/гистограмма/смешанный
Сигнал цифров ×1/×2/×4
Направление изображения Горизонтально/вертикально/раскосно сальто
Алгоритм изображения NUC/AGC/IDE
Электрическая спецификация
Стандартный внешний интерфейс J30JZ 25pin
Сетноое-аналогов видео PAL
Видео цифров 16bit RAW/YUV: 16bit DVP/Cameralink вывело наружу
Внешняя синхронизация Синхронизация рамки внешняя: Уровень RS422
Сообщение RS422, 115200bps
Электропитание 20~28VDC
Стабилизированный расход энергии 12W
Размер (mm) 125×92×67
Вес ≤650g
Температура деятельности -40°C | +60°C
Величина вибрации Вибрация: GJB Корабл-установило высокоскоростной переход
Удар: волна Полу-синуса, 40g 11 госпожа, 3 направление оси 6 3 раза по каждому
Оптически объектив
Опционный объектив Непрерывный сигнал
60~240mm/F4
15~300mm/F4
21~420mm/F4
35~690mm/F4



Промышленные применения



Модуль камеры GAVIN615B термальный ультракрасный широко использован много зон как системы дистанционного контроля, система повышения зрения полета, полезная нагрузка etc Мульти-датчика.



Быстрая интеграция MCT MWIR охладила термальный модуль в трутней 640x512 15μM 0



Об инфракрасном GST



Быстрая интеграция MCT MWIR охладила термальный модуль в трутней 640x512 15μM 1

Ч.З.В.



1. Чего cryocooler использовано для?
Cryocoolers машины которые держат датчики весьма холодный так, что термальные изображения можно принять на долгосрочные миссии. В много лидирующих применений, датчики которые захватывают изображения для того чтобы требовать весьма - низкие температуры.



2. Чего основные факторы для того чтобы измерить качество Cryocooler?
Длинное время работы от батарей и надежная деятельность основные факторы для того чтобы измерить качество cryocooler. Cryocooler GSTiR имеет широкую температурную амплитуду рабочей температуры и превосходную надежность. Свой MTTF (среднее время к отказам) достигал до 10 000 часов, который соотвествует деятельности ботинка 24*7.



3. Что термальная чувствительность?

Термальная также названная чувствительность, NETD (разницой в эквивалентной температуры шума), определяющий параметр для камер термического изображения оценивая средних волн (MWIR) и длинной волны (LWIR). Сразу связано с ясностью измеренной термальным imager. Численное значение представляя коэффициент сигнал-шума разницы в температуры и измеренный в milliKelvins (mK). Небольшой термальное значение чувствительности, высокий чувствительность и более ясный изображение.
