Охлаждаемый MWIR термальный модуль 640x512/15 мкм для электрооптической инфракрасной системы
| Место происхождения | Провинция Ухань, Хубэй, Китай |
|---|---|
| Фирменное наименование | SensorMicro |
| Сертификация | ISO9001:2015; RoHS; Reach |
| Номер модели | GAVIN615B |
| Количество мин заказа | 1 часть |
| Цена | negotiable |
| Условия оплаты | Л/К, Т/Т |
Подробная информация о продукте
| Разрешение | 640x512 / 15 мкм | NETD | ≤20mk |
|---|---|---|---|
| Спектральный диапазон | 3,7~4,8 мкм МВт | Частота кадров | 50 Гц/100 Гц |
| Размер | 125x92x67мм | Масса | ≤650г |
| Выделить | Модуль 15uM ультракрасной системы термальный,модуль 640x512 MWIR термальный,Electro оптически модуль MWIR термальный |
||
Характер продукции

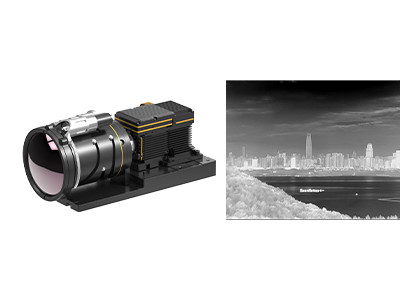

Охлажденный тепловой модуль 640x512 / 15μM MWIR для электрооптической инфракрасной системы
Описание продукта
GAVIN615B - это модуль тепловой визуализации средней волны, разработанный SensorMicro. Он состоит из 640x512 / 15μm HgCdTe MWIR IR детектора с криоохладителем RS046,аппаратная электроника и различные алгоритмы обработки изображений также встроены уже для представления четких и четких тепловых изображений.
Конфигурированный с криоохладителем RS046, GAVIN615B имеет очень компактные размеры, размер 125x92x67 мм и вес менее 650 г. Его стабильное потребление энергии составляет всего 12 Вт.С промышленным стандартным интерфейсом камеры, инфракрасная камера или системный интегратор могут легко проектировать или интегрировать свою собственную полную камеру на основе модуля термоизоляции GAVIN615B.
Основные особенности
- Высокая чувствительность, NETD≤20mK
- Длинное обнаружение.
- Регулируемая частота кадров
- Легкая интеграция в систему
Спецификации продукции
| Модель | GAVIN615B |
| Производительность инфракрасного детектора | |
| Резолюция | 640х512 |
| Пиксельный диапазон | 15 мкм |
| Криоохладитель | RS046 |
| Спектральный диапазон | 30,7 мкм ≈ 4,8 мкм МВт |
| Время охлаждения (20°C) | ≤7 мин |
| NETD (20°C) | ≤ 20 мК |
| Обработка изображений | |
| Скорость кадров | 50 Гц/100 Гц |
| Режим затемнения | Линейная/гистограмма/смешанная |
| Цифровой зум | ×1/×2/×4 |
| Направление изображения | Горизонтально/вертикально/диагонально перевернуть |
| Алгоритм изображения | NUC/AGC/IDE |
| Электрическая спецификация | |
| Стандартный внешний интерфейс | J30JZ 25pin |
| Аналоговое видео | ПАЛ |
| Цифровое видео | 16 бит RAW/YUV: 16 бит DVP/Cameralink вывод |
| Синхронизация | Внешняя синхронизация: уровень RS422 |
| Коммуникация | RS422, 115200bps |
| Силовое питание | 20 ~ 28VDC |
| Стабильное потребление энергии | 12 Вт |
| Размер (мм) | 125х92х67 |
| Вес | ≤ 650 г |
| Операционная температура | -40°C ~ +60°C |
| Величина вибрации | Вибрация: GJB Транспорт высокой скорости на транспортном средстве Удар: полусинусовая волна, 40 г 11 мс, 3 оси 6 направления 3 раза каждый |
| Оптические линзы | |
| Опциональная линза | Непрерывное увеличение 60 ~ 240 мм/F4 15 ~ 300 мм/F4 21 ~ 420 мм/F4 35 ~ 690 мм/F4 |
Промышленное применение
Модуль тепловой инфракрасной камеры GAVIN615B широко используется во многих областях, таких как система дистанционного мониторинга, система улучшения полезного зрения, мультисенсорная полезная нагрузка и т.д.
Растворы термоизоляции с охлаждением без охлаждения
О нас
Наше видение: расширять границы восприятия и преобразовывать способ связи людей с окружающим миром.
Наша миссия: Использовать мощь инфракрасных датчиков для преобразования отраслей промышленности во всем мире, позволяя принимать более разумные решения, создавать более безопасную среду и более взаимосвязанное будущее.
Наша ценность: создать передовые инфракрасные технологии, которые сделают мир лучше.
Часто задаваемые вопросы
1Для чего используется криоохладитель?
Криоохладители - это машины, которые держат датчики чрезвычайно холодными, чтобы можно было делать тепловые снимки на долгосрочных миссиях.датчики, которые захватывают изображения, требуют чрезвычайно низких температур.
2Какие основные факторы определяют качество криоохладителя?
Длительный срок службы батареи и надежная эксплуатация являются основными факторами для измерения качества криоохладителя.Его MTTF (среднее время до сбоев) достигло 10, 000 часов, что отвечает требованиям 24*7 загрузки.
3Что такое MTTF?
MTTF (Mean Time to Failure) измеряет надежность деталей. Он показывает вам, как долго в среднем часть длится, прежде чем она сломается, и вы должны заменить ее.Это говорит вам о качестве покупаемых вами деталейЧем дольше они длится, тем больше вы получаете от них.
4Что такое детектор MCT/HgCdTe?
MCT, также называемый HgCdTe, относится к ртути-кадмию-теллуриду, который является химическим соединением теллурида кадмия (CdTe) и теллурида ртути (HgTe) и распространенным материалом в фотодетекторах.Детектор MCT/ HgCdTe - это фотопроводящий детектор, работающий в криогенной среде и способный обнаруживать инфракрасное излучение.Он более чувствителен, чем тепловизор.
