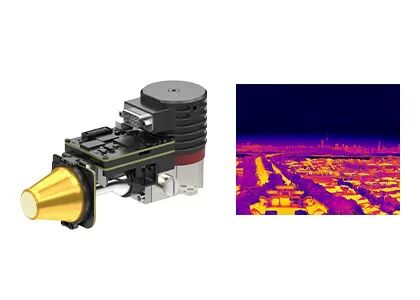

Охлаженный OEM модуль камеры с детектором MWIR MCT 1280x1024 12um ультракрасным

  • OEM Cooled Camera Module With MWIR MCT 1280x1024 12um Infrared Detector
Место происхождения Провинция Ухань, Хубэй, Китай
Фирменное наименование GST
Сертификация ISO9001:2015; RoHS; Reach
Номер модели EYAS1212
Количество мин заказа 1 часть
Цена Negotiable
Условия оплаты L/C, T/T

Свяжитесь я бесплатно образцы и талоны.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Скайп: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Разрешение 1280x1024 Тангаж пиксела 12 мкм
NETD ≤20mK Спектральный ряд 3.7~4.8μm MW
Размер 149x58.5x71mm Частота кадров 1~100Hz регулируемое
Высокий свет

Охлаженный OEM модуль камеры

,

ультракрасным охлаженный детектором модуль камеры 12um

,

Модули камеры MWIR охлаженные детектором
Оставьте сообщение
Характер продукции

Охлаженный OEM модуль камеры с детектором MWIR MCT 1280x1024 12um ультракрасным


Модуль высокого определения EYAS1212 термальный



Высокое разрешение 1280x1024/12μm MCT MWIR охладило ультракрасный модуль с доской близости



Характер продукции



EYAS1212 модуль высокого разрешения непрерывнодискретный охлаженный ультракрасный основанный на 1280x1024 инфракрасн FPA тангажа форматов 12μm.



Этот модуль ОБЪЯВЛЕНИЯ включает доску близости которая предусматривает время FPA, и чувствительные электропитания. К тому же, интерфейс связи камеры выводит наружу первоначальные данные 16bit которые сильно упрощают интеграцию детектора к системе.



Поэтому, модуль ОБЪЯВЛЕНИЯ EYAS1212 делает его легкий для клиентов OEM унести быструю проверку соответствия условиям на детекторе GST C1212M 1280x1024@12 охлаженном μm ультракрасном, развитие начала быстрое вторичное и сократить их период развития охлаженных ультракрасных модулей или полных ультракрасных термальных камер или системы основанные на охлаженных ультракрасных детекторах.



Оборудованный с цепью обработки сигнала высокой эффективности, EYAS серия охладила модуль ОБЪЯВЛЕНИЯ применим ко всему MCT&T2SL охладил ультракрасные детекторы GST.


Основные особенности



Детектор охлаженный высокой эффективностью ультракрасный
• Высокая термальная чувствительность с самым лучшим NETD<18mk



Легкий для того чтобы превратиться & интегрироваться
• Интерфейс Cameralink вывел наружу 16bit первоначальные данные, управление серийной гавани
• Интегрированная структура которая имеет последовательный размер с детектором



Подвижная цель захвата высокоскоростная
• Частота рамки выхода регулируема на 1~100Hz



Технические характеристики изделия



Модель EYAS1212
Представление детектора инфракрасн
Разрешение 1280x1024
Тангаж пиксела 12μm
Cryocooler RS058F
Спектральный ряд 3.7μm~4.8μm MW
Время остывания (25°C) ≤6min
Оптимальное NETD (20°C) ≤20mK
Работая режим
Частота кадров 1~100Hz регулируемое
Работая режим Снимок; Режим интеграции ITR/IWR; Режим Windows; Анти--зацветать
Электрическая спецификация
Стандартный внешний интерфейс QSH 60pin
Видео цифров Cameralink: Первоначальные данные выхода 16bit
Внешняя синхронизация CC1: Синхронизация INT/Frame внешняя; CC2: Синхронизация MC внешняя
Сообщение Порт Cameralink серийный: TFG+/-, TC+/-; 9600bps
Электропитание 1 канал отображая панель: 5V
1 канал Cryocooler: 24V
Стабилизированный расход энергии 9W
Размер (mm) 149×58.5×71
Вес ≤680g
Работая температура -40°C | +60°C
Величина вибрации Вибрация: GJB Корабл-установило высокоскоростной переход
Удар: волна Полу-синуса, 40g 11 госпожа, 3 направление оси 6 3 раза по каждому



Промышленные применения



Модуль термического изображения EYAS1212 широко использован много зон как системы дистанционного контроля, система повышения зрения полета, полезная нагрузка etc Мульти-датчика.



Охлаженный OEM модуль камеры с детектором MWIR MCT 1280x1024 12um ультракрасным 0



Наши преимущества



Охлаженный OEM модуль камеры с детектором MWIR MCT 1280x1024 12um ультракрасным 1



Ч.З.В.



1. Что термальная чувствительность?

Термальная также названная чувствительность, NETD (разницой в эквивалентной температуры шума), определяющий параметр для камер термического изображения оценивая средних волн (MWIR) и длинной волны (LWIR). Сразу связано с ясностью измеренной термальным imager. Численное значение представляя коэффициент сигнал-шума разницы в температуры и измеренный в milliKelvins (mK). Небольшой термальное значение чувствительности, высокий чувствительность и более ясный изображение.



2. Что применения термического изображения?

Измерение температуры и всепогодное воображение 2 основных функции ультракрасной технологии термического изображения. Начатые продукты основанными на этих 2 технологиях широко использованы в безопасности & контроле, полезных нагрузках UAV, промышленном осмотре, противопожарном, предвестниковом обслуживании, ADAS, эпидемическом предохранении, AIoT etc.



3. Что детектор MCT/HgCdTe?

Также вызванное MCT, HgCdTe, ссылается на Меркури-кадмий-Tellurid который химическое соединение теллурида кадмия (CdTe) и теллурида ртути (HgTe) и общего материала в фотодетекторах. Детектор MCT/HgCdTe фоторезистивный детектор который работает на криогенной окружающей среде и может обнаружить инфракрасное излучение. Он более чувствителен чем термальные датчики.
