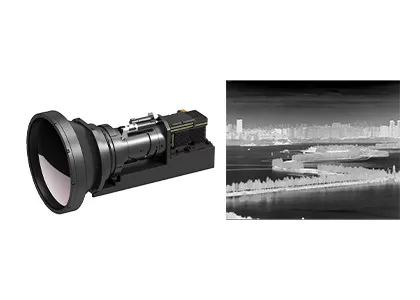

Охлаженный термальный модуль 640x512/15μM с непрерывным объективом с переменным фокусным расстоянием 60~240mm/F4
Свяжитесь я бесплатно образцы и талоны.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xРазрешение | 640x512 / 15μm | NETD | ≤20mK |
---|---|---|---|
Спектральный ряд | 3.7~4.8μm MW | Частота кадров | 50Hz/100Hz |
Размер | 125x92x67mm | Вес | ≤650g |
Высокий свет | Охлаженный термальный модуль 640x512,Охлаженный термальный модуль 15uM,Ядр камеры объектива F4 термальное |
Охлаженный термальный модуль 640x512/15μM с непрерывным объективом с переменным фокусным расстоянием 60~240mm/F4
Потребление 640x512 низкой мощности компакта GAVIN615B/15μm MCT MWIR охладило модуль камеры
GAVIN615B охлаженный средний модуль термического изображения волны развитый глобальной сенсорной техникой (GST). Оно состоит из детектора инфракрасн 640x512/15µm HgCdTe MWIR с cryocooler RS046, электроника оборудования и различные алгоритмы обработки изображений также врезаны уже для того чтобы представить острые и ясные термальные изображения.
Установленный с cryocooler RS046, GAVIN615B очень компактно в размере, измеряя 125x92x67mm в размере и веся чем 650g в весе. Стабилизированный расход энергии как низко как 12w. С интерфейсом cameralink промышленного стандарта, ультракрасные камера или системный интегратор могут конструировать или интегрировать их собственную полную камеру легко основанную на модуле термического изображения GAVIN615B.
GAVIN серия охладила термальный модуль использует GST MCT &T2SL охладил детекторы инфракрасн и интегрирует различные алгоритмы обработки изображений для того чтобы вывести наружу ясные ультракрасные изображения в полной темноте или неблагоприятных метеорологических условиях. Она может обнаружить и узнать риски и угрозы на международном промежутке времени для того чтобы представить больше деталей цели на коротком расстоянии.
Обнаружение встречи долгосрочное
• Высокая термальная чувствительность
• Широкая область видимости
• Долгосрочное обнаружение, воздушное судно можно обнаружить на 60km прочь
Легкая интеграция в систему
• Интерфейс Cameralink/DVP, выход изображения RAW/YUV
• Разнообразие непрерывные оптически объективы с переменным фокусным расстоянием доступны
Модель | GAVIN615B |
Представление детектора инфракрасн | |
Разрешение | 640x512 |
Тангаж пиксела | 15μm |
Cryocooler | RS046 |
Спектральный ряд | 3.7μm~4.8μm MW |
Время остывания (20°C) | ≤7min |
NETD (20°C) | ≤20mK |
Обработка изображений | |
Частота кадров | 50Hz/100Hz |
Затемнять режим | Линейный/гистограмма/смешанный |
Сигнал цифров | ×1/×2/×4 |
Направление изображения | Горизонтально/вертикально/раскосно сальто |
Алгоритм изображения | NUC/AGC/IDE |
Электрическая спецификация | |
Стандартный внешний интерфейс | J30JZ 25pin |
Сетноое-аналогов видео | PAL |
Видео цифров | 16bit RAW/YUV: 16bit DVP/Cameralink вывело наружу |
Внешняя синхронизация | Синхронизация рамки внешняя: Уровень RS422 |
Сообщение | RS422, 115200bps |
Электропитание | 20~28VDC |
Стабилизированный расход энергии | 12W |
Размер (mm) | 125×92×67 |
Вес | ≤650g |
Температура деятельности | -40°C | +60°C |
Величина вибрации | Вибрация: GJB Корабл-установило высокоскоростной переход Удар: волна Полу-синуса, 40g 11 госпожа, 3 направление оси 6 3 раза по каждому |
Оптически объектив | |
Опционный объектив | Непрерывный сигнал 60~240mm/F4 15~300mm/F4 21~420mm/F4 35~690mm/F4 |
Модуль камеры GAVIN615B термальный ультракрасный широко использован много зон как системы дистанционного контроля, система повышения зрения полета, полезная нагрузка etc Мульти-датчика.
1. Что термальное sensiivity?
Термальная также названная чувствительность, NETD (разницой в эквивалентной температуры шума), определяющий параметр для камер термического изображения оценивая средних волн (MWIR) и длинной волны (LWIR). Сразу связано с ясностью измеренной термальным imager. Численное значение представляя коэффициент сигнал-шума разницы в температуры и измеренный в milliKelvins (mK). Небольшой термальное значение чувствительности, высокий чувствительность и более ясный изображение.
2.What разница между uncooled и охлаженными детекторами инфракрасн?
В настоящее время 2 типа ультракрасных датчиков термического изображения на рынке, охлаженного и uncooled.
Uncooled детектор инфракрасн работает на температуре окружающей среды. Он основан на индустрии полупроводника и таким образом обычно может быть изготовлен в большом томе с небольшими размером и низкой ценой. Uncooled детекторы инфракрасн широко использованы в портативном/handheld/мобильных устройствах.
Охлаженные детекторы инфракрасн упакованы в блоке который держит их на весьма - низкая температура которая будет поддержана охладителем cryo. Они гораздо больше, дороже и более менее надежны чем uncooled датчики, главным образом должные к сложным системам охлаждения они требуют. Однако, охлаженные системы неимоверно чувствительны и обычно работают с длинной оптикой фокусного расстояния для того чтобы достигнуть долгосрочной миссии.
