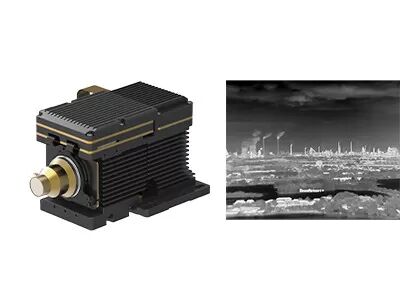

MCT MWIR охладило термальный модуль 640x512/15μM для долгосрочного обнаружения

  • MCT MWIR Cooled Thermal Module 640x512 / 15μM For Long Range Detection
Место происхождения Провинция Ухань, Хубэй, Китай
Фирменное наименование GST
Сертификация ISO9001:2015; RoHS; Reach
Номер модели GAVIN615B
Количество мин заказа 1 часть
Цена Negotiable
Условия оплаты L/C, T/T

Свяжитесь я бесплатно образцы и талоны.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Скайп: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Разрешение 640x512 / 15μm NETD ≤20mK
Спектральный ряд 3.7~4.8μm MW Частота кадров 50Hz/100Hz
Размер 125x92x67mm Вес ≤650g
Высокий свет

MWIR охладило термальный модуль 640x512

,

MCT охладило термальный модуль 15uM

,

Долгосрочным модуль охлаженный обнаружением термальный
Оставьте сообщение
Характер продукции

Охлаженный термальный модуль 640x512/15μM MCT MWIR для долгосрочного обнаружения


GAVIN615B охладило модуль камеры MWIR



Потребление 640x512 низкой мощности компакта GAVIN615B/15μm MCT MWIR охладило модуль камеры



Характер продукции



GAVIN615B охлаженный средний модуль термического изображения волны развитый глобальной сенсорной техникой (GST). Оно состоит из детектора инфракрасн 640x512/15µm HgCdTe MWIR с cryocooler RS046, электроника оборудования и различные алгоритмы обработки изображений также врезаны уже для того чтобы представить острые и ясные термальные изображения.



Установленный с cryocooler RS046, GAVIN615B очень компактно в размере, измеряя 125x92x67mm в размере и веся чем 650g в весе. Стабилизированный расход энергии как низко как 12w. С интерфейсом cameralink промышленного стандарта, ультракрасные камера или системный интегратор могут конструировать или интегрировать их собственную полную камеру легко основанную на модуле термического изображения GAVIN615B.



GAVIN серия охладила термальный модуль использует GST MCT &T2SL охладил детекторы инфракрасн и интегрирует различные алгоритмы обработки изображений для того чтобы вывести наружу ясные ультракрасные изображения в полной темноте или неблагоприятных метеорологических условиях. Она может обнаружить и узнать риски и угрозы на международном промежутке времени для того чтобы представить больше деталей цели на коротком расстоянии.



Основные особенности



- Высокая чувствительность, NETD≤20mK

- Долгосрочное обнаружение

- Регулируемая частота кадров

- Легкая интеграция в систему



Технические характеристики изделия



Модель GAVIN615B
Представление детектора инфракрасн
Разрешение 640x512
Тангаж пиксела 15μm
Cryocooler RS046
Спектральный ряд 3.7μm~4.8μm MW
Время остывания (20°C) ≤7min
NETD (20°C) ≤20mK
Обработка изображений
Частота кадров 50Hz/100Hz
Затемнять режим Линейный/гистограмма/смешанный
Сигнал цифров ×1/×2/×4
Направление изображения Горизонтально/вертикально/раскосно сальто
Алгоритм изображения NUC/AGC/IDE
Электрическая спецификация
Стандартный внешний интерфейс J30JZ 25pin
Сетноое-аналогов видео PAL
Видео цифров 16bit RAW/YUV: 16bit DVP/Cameralink вывело наружу
Внешняя синхронизация Синхронизация рамки внешняя: Уровень RS422
Сообщение RS422, 115200bps
Электропитание 20~28VDC
Стабилизированный расход энергии 12W
Размер (mm) 125×92×67
Вес ≤650g
Температура деятельности -40°C | +60°C
Величина вибрации Вибрация: GJB Корабл-установило высокоскоростной переход
Удар: волна Полу-синуса, 40g 11 госпожа, 3 направление оси 6 3 раза по каждому
Оптически объектив
Опционный объектив Непрерывный сигнал
60~240mm/F4
15~300mm/F4
21~420mm/F4
35~690mm/F4



Промышленные применения



Модуль камеры GAVIN615B термальный ультракрасный широко использован много зон как системы дистанционного контроля, система повышения зрения полета, полезная нагрузка etc Мульти-датчика.



MCT MWIR охладило термальный модуль 640x512/15μM для долгосрочного обнаружения 0



Об инфракрасном GST



MCT MWIR охладило термальный модуль 640x512/15μM для долгосрочного обнаружения 1

Ч.З.В.



1. Что термальное sensiivity?

Термальная также названная чувствительность, NETD (разницой в эквивалентной температуры шума), определяющий параметр для камер термического изображения оценивая средних волн (MWIR) и длинной волны (LWIR). Сразу связано с ясностью измеренной термальным imager. Численное значение представляя коэффициент сигнал-шума разницы в температуры и измеренный в milliKelvins (mK). Небольшой термальное значение чувствительности, высокий чувствительность и более ясный изображение.



2. Что применения термического изображения?

Измерение температуры и всепогодное воображение 2 основных функции ультракрасной технологии термического изображения. Начатые продукты основанными на этих 2 технологиях широко использованы в безопасности & контроле, полезных нагрузках UAV, промышленном осмотре, противопожарном, предвестниковом обслуживании, ADAS, эпидемическом предохранении, AIoT etc.



3. Что детектор MCT/HgCdTe?

Также вызванное MCT, HgCdTe, ссылается на Меркури-кадмий-Tellurid который химическое соединение теллурида кадмия (CdTe) и теллурида ртути (HgTe) и общего материала в фотодетекторах. Детектор MCT/HgCdTe фоторезистивный детектор который работает на криогенной окружающей среде и может обнаружить инфракрасное излучение. Он более чувствителен чем термальные датчики.
