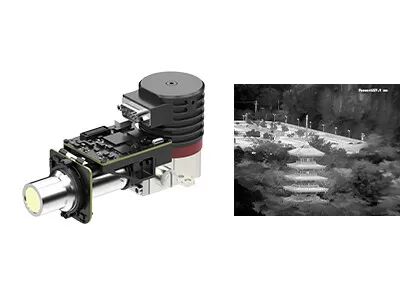

Разрешение 640x512, размер пикселя 15 мкм Инфракрасный модуль MWIR с охлаждением для быстрой интеграции

  • 640x512 Resolution 15μm Pixel Size MWIR Cooled Infrared Module for Fast Integration
  • 640x512 Resolution 15μm Pixel Size MWIR Cooled Infrared Module for Fast Integration
Место происхождения Китай
Фирменное наименование SensorMicro
Сертификация ISO9001:2015; RoHS; Reach
Номер модели ГЭВИН GC615HMG
Количество мин заказа 1 часть
Цена Возможен торг
Условия оплаты Л/К, Т/Т
Подробная информация о продукте
Разрешение 640x512/15 мкм ИК-детектор NETD (23 ℃) 20мК (Ф4)
Спектральный диапазон 30,7μm±0,2μm 4,8μm±0,2μm Частота кадров 50 Гц (F4) / 30 Гц (F5,5)
Время охлаждения (23 ℃) ≤3мин30с Постоянное энергопотребление (23 ℃) ≤7W
Выделить

15uM охладило модули камеры

,

Охлаженные модули 640x512 камеры

,

Ядр камеры RS058 T2SL LWIR
Оставьте сообщение
Характер продукции
640x512 / 15μm MWIR охлажденный инфракрасный модуль для быстрой интеграции
Обзор продукции

Отключите превосходные инфракрасные изображения с помощью охлажденного центра камеры GAVIN GC615HMG.Оборудовано ведущим в отрасли 640×512/15μm HOT-детектором большого формата и модернизированной технологией обработки изображений, он захватывает каждую тонкую тепловую деталь с потрясающей ясностью и стабильностью.

Разрывая компромисс между качеством изображения и переносимостью, его инновационная HOT структура обеспечивает быстрый охлаждающий ответ, сверхкомпактный размер и низкую мощность работы,значительное снижение нагрузки на систему и потребления энергии;Универсальная совместимость интерфейса и гибкие режимы вывода изображения значительно упрощают вторичную разработку и интеграцию системы.

Будь то портативные портативные устройства, мобильные полезные нагрузки в воздухе или на транспортных средствах или проекты мониторинга длительного времени 24/7, GC615HMG постоянно обеспечивает надежный,высокоточные инфракрасные изображения в сложных средах применения.

Основные особенности
Главный FPA, четкое изображение
  • Разработан на основе инфракрасного детектора большого формата HOT MWIR охлажденного 640×512/15μm, предлагающего отличную универсальность
  • Оборудовано алгоритмами обработки изображений следующего поколения, включая DRC, 2D/3D снижение шума и улучшение краев (EE), обеспечивая более четкие изображения
Оптимизация SWaP технологией HOT
  • Поддерживает работу при высоких температурах до 150K, с временем охлаждения ≤ 3min30s
  • Компактный размер: 71×55×84 мм, вес: 350 г, расход энергии: 7 Вт
Богатые интерфейсы, легкая интеграция
  • Поддерживает интерфейсы CameraLink/USB 3.0/GigE/HDMI/SDI/MIPI/волоконно-оптические
  • Гибкий выход изображения RAW/YUV
Спецификации продукции
Модель Гавин GC615HMG
Показатели эффективности Разрешение: 640×512
Размер пикселя: 15μm
Криоохладитель: RS058
Спектральная реакция: 3,7μm±0,2μm·4,8μm±0,2μm
IR детектор NETD (23°C): 20mK (F4)
Обработка изображений Частота кадров: 50 Гц (F4) / 30 Гц (F5.5)
Цифровой зум: от 1× до 8× непрерывного цифрового зума
Направление изображения: горизонтально/вертикально/диагонально
Алгоритм изображения: DRC, 2D/3D снижение шума изображения, EE
Электрические Аналоговое видео: PAL/NTSC
Цифровое видео: стандарт: DVP/LVDS/USB2.0
Опция: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Одномодные оптические волокна/многомодные оптические волокна
Синк: стандарт:
Опция: RS422/LVDS
Коммуникация: Стандарт: USB2.0/LV-TTL
Опция: RS422/CAN/USB3.0/GigE
Силовое питание: 12V±1V
Постоянное потребление электроэнергии (23°C): ≤7 Вт
Время охлаждения (23°C): ≤3 мин30 с
Физические Размер (мм): 71×55×84
Масса (г): ≤ 350
Рабочая температура: -40°C~+71°C
Оптические линзы Фиксированная фокусировка: 25 мм/F2
Непрерывный зум: 18 ~ 275 мм/F5.5 110 ~ 1100 мм/F5.5 15 ~ 300 мм/F4 23 ~ 450 мм/F4
Промышленное применение
Модуль термоизоляции GAVIN GC615HMG широко используется во многих областях, таких как НДТ, мониторинг окружающей среды, дальнее наблюдение, научные исследования и т.д.
Стандартизированная служба
Полная документация

Руководства по производству, инструкции по настройке и рекомендации по выбору.

Помощь в разработке и тестировании

Интегрированное тестирование образцов, оценка производительности и проверка параметров стали простыми.

Комплект инструментов для продвинутых разработчиков

SDK, API, алгоритмы и инструменты отладки для глубокой интеграции.

Удаленная техническая поддержка

24/7 поддержка - быстрый ответ и своевременное разрешение критических проблем.

Гарантия

Оригинальные детали и строгое соблюдение процесса для восстановления оптимальной производительности.

Часто задаваемые вопросы
Что такое инфракрасная термальная томография?

В природе все объекты, температура которых выше абсолютного нуля (-273°C), могут излучать инфракрасные лучи.Используя детектор инфракрасной камеры для измерения разницы температуры инфракрасного излучения между самой целью и фоном, можно получить различные инфракрасные изображения, которые также называются тепловыми изображениями.

Как работают инфракрасные детекторы?

Инфракрасное излучение, излучаемое мишенью, попадает в диапазон чувствительности теплового детектора.то инфракрасный детектор преобразует сигнал излучения различной интенсивности в соответствующий электрический сигнал, а затем посредством усиления и видеообработки, формирует инфракрасное изображение, которое можно наблюдать невооруженным глазом.

Каковы преимущества охлажденных инфракрасных детекторов?

Охлажденный инфракрасный детектор огневой плоскости работает при низкой температуре, обеспечиваемой детектором девар-охладителем (ddc).Он имеет высокую чувствительность и может различать более тонкие температурные различия, чем неохлажденный инфракрасный детекторОн может обнаруживать, идентифицировать и распознавать объекты на очень большом расстоянии, которое составляет более 10 километров.Структура охлажденного детектора очень сложна, что приводит к относительно высокой стоимости, чем неохлажденный детектор.
