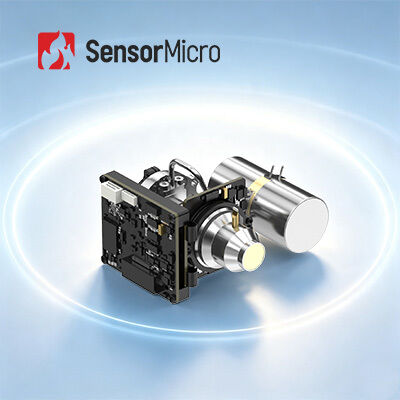

EYAS G615HMG HOT MWIR охлажденный инфракрасный AD-модуль с разрешением 640x512 и размером пикселей 15μm

  • EYAS G615HMG HOT MWIR Cooled Infrared AD Module with 640x512 Resolution and 15μm Pixel Size
Место происхождения Провинция Ухань, Хубэй, Китай
Фирменное наименование SensorMicro
Сертификация ISO9001:2015; RoHS; Reach
Номер модели ЭЯС G615HMG
Количество мин заказа 1 часть
Цена Возможен торг
Условия оплаты Т/Т
Подробная информация о продукте
Размер 72×87×51мм Разрешение 640x512/15 мкм
NETD 20мК(Ф4) Средняя длина волны 3,7~4,8 мкм
Характеристики Простая интеграция Тип Охлаждаемые модули AD
Выделить

Модули камеры EYAS 330 охлаженные

,

RoHS охладило модули камеры

,

ультракрасное ядр камеры 320x256
Оставьте сообщение
Характер продукции
EYAS G615HMG HOT MWIR Охлаждаемый инфракрасный модуль AD 640x512/15 мкм
Обзор продукта

Охлаждаемый модуль AD EYAS G615HMG интегрирует охлаждаемый инфракрасный детектор MWIR HOT (High Operating Temperature) с разрешением 640×512/15 мкм и плату аналого-цифрового преобразования. Оснащенный высокопроизводительным линейным криокулером Стирлинга, этот модуль преобразует аналоговые выходные сигналы в цифровые видеопотоки, обеспечивая при этом необходимое питание и управление синхронизацией.

Это решение позволяет OEM-клиентам оптимизировать тестирование приемки инфракрасных детекторов, упростить интеграцию системы и ускорить циклы разработки. Технология HOT (рабочая температура до 150 К) обеспечивает оптимизированные характеристики размера, веса и энергопотребления (SWaP) с повышенной надежностью, что делает ее идеальной для легких приложений, требующих высокой стабильности.

Ключевые особенности
Совместимость с основными платформами, ускоренная разработка
  • На основе основного охлаждаемого инфракрасного детектора MWIR HOT с разрешением 640×512/15 мкм для широкой совместимости с платформами
  • Интегрированная схема АЦП для аналого-цифрового преобразования обеспечивает быструю интеграцию системы
  • Универсальный дизайн с теми же размерами, что и у детектора
Технология HOT обеспечивает оптимизированный SWaP
  • Рабочая температура фокальной плоскости увеличена до 150 К
  • Компактные размеры: ≤ 72×87×51 мм
  • Легкий вес: ≤ 250 г
  • Низкое энергопотребление: ≤ 4,5 Вт
Выдающаяся производительность, простая интеграция
  • Регулируемая частота кадров от 1 до 120 Гц для захвата быстро движущихся целей
  • Интерфейс Camera Link выводит 16-битные необработанные данные
  • Возможность управления через последовательный порт
Технические характеристики
Параметр Спецификация
Модель EYAS G615HMG
Разрешение 640×512
Размер пикселя 15 мкм
Спектральный отклик 3,7 мкм±0,2 мкм～4,8 мкм±0,2 мкм
NETD инфракрасного детектора (23℃) 20 мК (F4)
Частота кадров 1~120 Гц, регулируемая
Режим работы Режимы снимка, интеграции ITR/IWR, защита от засветки, оконный режим
Стандартный внешний интерфейс 60-контактный: 37201-SM060-032W1R01
5-контактный: A1257WR-S-5P-LCP
Цифровое видео 16-битный CameraLink (режим CameraLink Base)
Внешняя синхронизация CC1: Внешняя синхронизация по кадрам
Связь CameraLink UART (по умолчанию)/ RS232 (настраиваемый)
Скорость передачи данных: 9600 бит/с (по умолчанию)
Источник питания Плата АЦП: 5 В
Криокулер: 12 В
Стабильная мощность (23℃) ≤4,5 Вт
Время охлаждения (23℃) ≤3 мин
Размер 72×87×51 мм
Вес ≤250 г
Рабочая температура -40℃~+71℃
Промышленные применения

Тепловизионный модуль EYAS G615HMG широко используется во многих областях, включая неразрушающий контроль (NDT), мониторинг окружающей среды, дальнее наблюдение, научные исследования и различные процессы промышленного контроля.

Производственные возможности
  • Высокая чувствительность и отличная производительность: Мировые лидеры в области инфракрасных технологий
  • Доступны различные инфракрасные детекторы: Как неохлаждаемые, так и охлаждаемые ИК-детекторы различных форматов и размеров пикселей
  • Серийное производство для обеспечения быстрой доставки: Три производственные линии с годовой производственной мощностью до миллионов детекторов
  • Современные объекты: Объект площадью 30 000 кв. м с 20 000 кв. м чистых помещений
Часто задаваемые вопросы
Что такое инфракрасная тепловизионная съемка?

Инфракрасная тепловизионная съемка использует инфракрасное излучение и тепловую энергию для сбора информации об объектах. Обнаруживая различия в излучении между объектами и их фоновой средой, а также вариации внутри самих объектов, инфракрасные тепловизионные изображения отображают флуктуации излучения, раскрывающие характеристики сцены.

Каковы области применения инфракрасной тепловизионной съемки?

Измерение температуры и всепогодная визуализация являются двумя основными функциями технологии инфракрасной тепловизионной съемки. Продукты, разработанные с использованием этих технологий, широко применяются в электроэнергетике, системах безопасности и мониторинга, промышленном производстве, научных исследованиях, медицинском лечении и других традиционных областях.

Как работает инфракрасная тепловизионная съемка?

В природе все объекты с температурой выше абсолютного нуля (-273℃) излучают инфракрасное излучение. Детекторы инфракрасных камер измеряют разницу температур между целями и их фоном, генерируя отличительные инфракрасные изображения, известные как тепловые изображения.

Как работают инфракрасные детекторы?

Инфракрасное излучение, испускаемое целями, попадает в диапазон чувствительности теплового детектора. Инфракрасный детектор преобразует сигналы излучения различной интенсивности в соответствующие электрические сигналы, которые затем усиливаются и обрабатываются для формирования видимых инфракрасных изображений.

Каковы преимущества охлаждаемых инфракрасных детекторов?

Охлаждаемые детекторы фокальной плоскости работают при низких температурах, обеспечиваемых детекторами-охладителями (DDC). Они обладают превосходной чувствительностью, различая более тонкие температурные различия, чем неохлаждаемые детекторы. Это позволяет обнаруживать, идентифицировать и распознавать объекты на расстояниях, превышающих десять километров. Хотя их сложная структура приводит к более высоким затратам по сравнению с неохлаждаемыми детекторами, они обеспечивают исключительную производительность для требовательных приложений.
