Модуль тепловой камеры с разрешением 1280x1024 MWIR с регулируемой частотой кадров 1 ~ 100 Гц и шириной пикселей 12 мкм
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | SensorMicro |
| Сертификация | ISO9001:2015; RoHS; Reach |
| Номер модели | ЭЯС G1212MA |
| Количество мин заказа | 1 часть |
| Цена | Возможен торг |
| Условия оплаты | Т/Т |
Подробная информация о продукте
| Разрешение | 1280x1024 | Шаг пикселя | 12 мкм |
|---|---|---|---|
| NETD | 18мК(Ф2/Ф4) | Спектральный диапазон | МВт 3,7~4,8 мкм |
| Размер | 148×59×80 мм | Частота кадров | 1~100Гц регулируемый |
| Выделить | MCT MWIR охладило модуль камеры,100Hz охладило модуль камеры,модуль камеры 1280x1024 Mwir |
||
Характер продукции
1280x1024 MCT MWIR Охлаждаемый тепловизионный модуль с частотой кадров 1~100 Гц
Высокоразрешающий 1280x1024 / 12 мкм MCT MWIR Охлаждаемый инфракрасный модуль с платой приближения

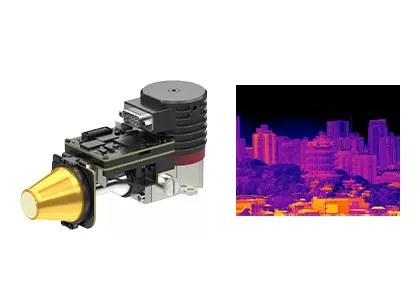

Охлаждаемый модуль EYAS G1212MA AD состоит из высокоскоростного инфракрасного детектора MWIR с разрешением 1280*1024/12 мкм и аналого-цифровой (АЦ) платой. Оснащенный криокулером Стирлинга RS058, он обеспечивает стабильный цифровой видеовыход, преобразуя аналоговые сигналы с детектора в высококачественные цифровые потоки. Разработанный для поддержки OEM-клиентов, EYAS G1212MA обеспечивает более быстрое тестирование детекторов, упрощенную интеграцию систем и ускоренные циклы разработки.
Основные характеристики
Аналого-цифровое преобразование, ускоренная разработка
- На основе высокопроизводительного охлаждаемого инфракрасного детектора MWIR с АЦ-схемой для аналого-цифрового преобразования
- Интегрированная конструкция с размерами, соответствующими детектору
Мегапиксельная визуализация, переопределение четкости
- Оснащен высокоразрешающим охлаждаемым инфракрасным детектором MWIR с разрешением 1280*1024/12 мкм
- Обеспечивает в 4 раза большую четкость по сравнению с модулем MWIR AD 640*512 для более тонкого и детализированного изображения
Отличная производительность, простая интеграция
- Регулируемая высокая частота кадров от 1 до 100 Гц, способная захватывать быстро движущиеся цели
- Интерфейс Cameralink выводит 16-битные необработанные данные с управлением через последовательный порт
Технические характеристики продукта
| Модель | EYAS G1212MA |
|---|---|
| Индикаторы | |
| Разрешение | 1280*1024 |
| Размер пикселя | 12 мкм |
| Спектральный отклик | 3,7 мкм ± 0,2 мкм ~ 4,8 мкм ± 0,2 мкм |
| ИК-детектор NETD (23°C) | 18 мК (F2/F4) |
| Режим работы | |
| Частота кадров | 1~100 Гц, регулируемая |
| Режим работы | Снимок |
| Режимы интеграции ITR/IWR | Защита от засветки Режим Windows |
| Электрические параметры | |
| Стандартный внешний интерфейс | 60-контактный: 37201-SM060-032W1R01 5-контактный: A1257WR-S-5P-LCP |
| Цифровое видео | 16-битный CameraLink (режим CameraLink DualBase) |
| Внешняя синхронизация | CC1: Внешняя синхронизация кадра |
| Связь | CameraLink UART (по умолчанию) / RS232 (настраиваемый) Скорость передачи данных: 9600 бит/с (по умолчанию) |
| Источник питания | АЦ плата: 5 В Криокулер: 24 В |
| Стабильная мощность (23°C) | ≤12 Вт |
| Время охлаждения (23°C) | ≤7 мин |
| Размер (мм) | 148*59*80 |
| Вес (г) | ≤630 |
| Рабочая температура | -40°C ~ +71°C |
Промышленные применения
Тепловизионный модуль EYAS G1212MA широко используется во многих областях, таких как неразрушающий контроль, мониторинг окружающей среды, дальнее наблюдение, научные исследования и т. д.
Преимущества портфолио продуктов
Разнообразное портфолио продуктов
Широкий спектр форматов продукции, включая инфракрасные детекторы, модули камер и модули, отвечающие различным требованиям к интеграции.
Богатое разнообразие продуктов
Множество комбинаций разрешений массива, размеров пикселей, волновых диапазонов и вариантов объективов обеспечивают большую гибкость для различных применений.
Выдающаяся производительность
- Четкое изображение, компактный размер, низкое энергопотребление, высокая чувствительность и высокая надежность
- Разработан для работы в широком диапазоне экологических условий
Простая интеграция
Множество вариантов интерфейсов делают интеграцию простой и обеспечивают быструю разработку в различных областях применения.
Часто задаваемые вопросы
В чем разница между неохлаждаемыми и охлаждаемыми ИК-детекторами?
В настоящее время на рынке существует два типа инфракрасных тепловизионных датчиков: охлаждаемые и неохлаждаемые. Неохлаждаемый ИК-детектор работает при температуре окружающей среды. Он основан на полупроводниковой промышленности и поэтому обычно может производиться в больших объемах, иметь малый размер и низкую стоимость. Неохлаждаемые ИК-детекторы широко используются в портативных/ручных/мобильных устройствах. Охлаждаемые ИК-детекторы упакованы в блок, который поддерживает их при чрезвычайно низкой температуре, что обеспечивается криокулером. Они намного больше, дороже и менее надежны, чем неохлаждаемые датчики, в основном из-за сложных систем охлаждения, которые им требуются. Однако охлаждаемые системы невероятно чувствительны и обычно работают с оптикой с большим фокусным расстоянием для достижения дальних миссий.
Каковы преимущества охлаждаемых инфракрасных детекторов?
Охлаждаемый инфракрасный детектор фокальной плоскости работает при низкой температуре, которая обеспечивается охладителем детектора (ddc). Он обладает высокой чувствительностью и может различать более тонкие температурные различия, чем неохлаждаемый инфракрасный детектор. Он может обнаруживать, идентифицировать и распознавать объекты на очень большом расстоянии, более десяти километров. Структура охлаждаемого детектора очень сложна, что приводит к относительно высокой стоимости по сравнению с неохлаждаемым детектором.
Что такое инфракрасная тепловизионная съемка?
В природе все объекты, температура которых выше абсолютного нуля (-273°C), могут излучать инфракрасные лучи. Используя детектор инфракрасной камеры для измерения разницы температур инфракрасного излучения между самим объектом и фоном, можно получить различные инфракрасные изображения, которые также называются тепловыми изображениями.
Как работают инфракрасные детекторы?
Инфракрасное излучение, испускаемое объектом, попадает в диапазон чувствительности теплового детектора, затем инфракрасный детектор преобразует сигнал излучения различной интенсивности в соответствующий электрический сигнал, а затем после усиления и обработки видео формирует инфракрасное изображение, которое может быть воспринято невооруженным глазом.
