модуля камеры 640x512 15μm T2SL LWIR разрешение GAVIN615L термального высокое

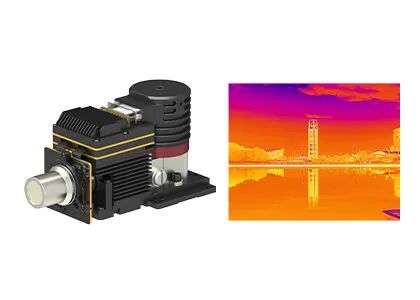

  • 640x512 15μm T2SL LWIR Thermal Camera Module High Resolution GAVIN615L
Место происхождения Провинция Ухань, Хубэй, Китай
Фирменное наименование GST
Сертификация ISO9001:2015; RoHS; Reach
Номер модели GAVIN615L
Количество мин заказа 1 часть
Цена Negotiable
Условия оплаты L/C, T/T

Свяжитесь я бесплатно образцы и талоны.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Скайп: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Разрешение 640x512 / 15μm NETD ≤25mK
Спектральный ряд 7.7~9.5μm LW Размер 155x67x80mm
Технология Инфракрасный Материал T2SL
Высокий свет

Модуль камеры T2SL термальный

,

Термальный модуль GAVIN615L камеры
Оставьте сообщение
Характер продукции
GST GAVIN615L



Разрешение 640x512 GAVIN615L высокое/15µm T2SL LWIR охладило модуль термического изображения



Характер продукции



GAVIN615L охлаженный модуль термического изображения длинной волны развитый глобальной сенсорной техникой (GST). Оно состоит из детектора инфракрасн разрешения T2SL LWIR максимума 640x512/15µm с cryocooler RS058, электроника оборудования и различные алгоритмы обработки изображений также врезаны уже для того чтобы представить острые и ясные термальные изображения.



GAVIN615L работает в спектральном ряде 7.7~9.5μm, с высокой эффективностью на режиме климата песка или пыли и не будет повлияно на фликером солнечного света или любым высокотемпературным пламенем.



Основные особенности



- Отвечайте потребностямы долгосрочного обнаружения

- Высокая чувствительность

- Долгосрочное обнаружение

- Легкая интеграция в систему

- Интерфейс DVP/Cameralink, выход изображения RAW/YUV

- Разнообразие непрерывные оптически объективы с переменным фокусным расстоянием доступны



Технические характеристики изделия



Модель GAVIN615L
Представление детектора инфракрасн
Разрешение 640x512
Тангаж пиксела 15μm
Cryocooler RS058
Спектральный ряд 7.7μm~9.5μm LW
Время остывания (20°C) ≤7min
NETD (20°C) ≤25mK
Обработка изображений
Частота кадров 50Hz/100Hz
Затемнять режим Линейный/гистограмма/смешанный
Сигнал цифров ×1/×2/×4
Направление изображения Горизонтально/вертикально/раскосно сальто
Алгоритм изображения NUC/AGC/IDE
Электрическая спецификация
Стандартный внешний интерфейс J30JZ 25pin
Сетноое-аналогов видео PAL
Видео цифров 16bit RAW/YUV: 16bit DVP/Cameralink вывело наружу
Внешняя синхронизация Синхронизация рамки внешняя: Уровень RS422
Сообщение RS422, 115200bps
Электропитание 20~28VDC
Стабилизированный расход энергии 14W
Размер (mm) 155×67×80
Вес ≤900g
Температура деятельности -40°C | +60°C
Величина вибрации Вибрация: GJB Корабл-установило высокоскоростной переход
Удар: волна Полу-синуса, 40g 11 госпожа, 3 направление оси 6 3 раза по каждому
Оптически объектив
Опционный объектив Фиксированный сигнал: 25mm/F2



Промышленные применения



GAVIN615L охладило ультракрасный модуль камеры широко использовано много зон как системы дистанционного контроля, система повышения зрения полета, полезная нагрузка etc Мульти-датчика.



модуля камеры 640x512 15μm T2SL LWIR разрешение GAVIN615L термального высокое 0



Выставки

модуля камеры 640x512 15μm T2SL LWIR разрешение GAVIN615L термального высокое 1



Ч.З.В.



1. Как выбрать свойственное ультракрасное разрешение детектора?
Оно зависит от фактических потребностей и применений ваших продуктов, и цена также фактор которому нужно быть рассмотренным. Если качество изображения не высоко, то вы можете выбрать ультракрасный детектор с низким разрешением, как 120x90, 256x192, 400x300. Если вам нужно очень ясное изображение для некоторых особенных целей, как дистанционный контроль, то вы можете выбрать детектор высокого разрешения ультракрасный 1280x1024.



2. Как выбрать правый псевдо цвет для термического изображения?
- Серая белизна более соответствующая для цели с небольшой разницой в температуры
- Красное и голубое более соответствующие для сцены где пунктам проблемы нужно быть найденным.
- Красный цвет утюга стандартная цветовая палитра энергетической промышленности.
Примечание: отсутствие дела которое палитра вы выбираете, термальная температура не изменит на всех.



3. Как выбрать соответствующий ультракрасный термальный объектив фотоаппарата?
- Стандартный объектив может соотвествовать нормальные цели с соотвествующим расстоянием
- Для телеобъектива, соответствующее для целей которому относительно небольшое и нужно быть осмотренным от дальнего расстояния
- Для того чтобы увидеть больше детали объектов на близком расстоянии, широкоформатный объектив лучший.
- Объектив макроса для видеть очень tinny цель с близким расстоянием, как цепь обломока.
