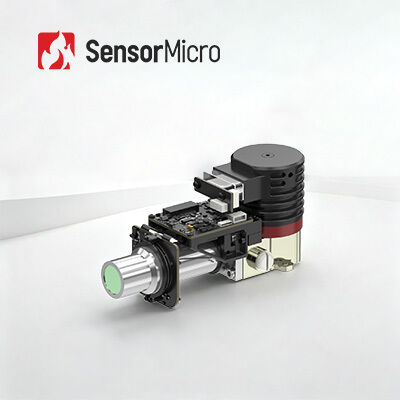

RS058 Модуль тепловой камеры с криоохладителем с разрешением 640x512 25mK NETD и размером пикселей 15μm

  • RS058 Cryocooler Cooled Thermal Camera Module with 640x512 Resolution 25mK NETD and 15μm Pixel Size
Место происхождения Китай
Фирменное наименование SensorMicro
Сертификация ISO9001:2015; RoHS; Reach
Номер модели ЭЯС G615LA
Количество мин заказа 1 часть
Цена Возможен торг
Условия оплаты Т/Т
Подробная информация о продукте
Разрешение 640x512/15 мкм NETD 25mK
Спектральный диапазон 70,7 мкм±0,2 мкм±9,4 мкм±0,3 мкм Размер 145×60×78 мм
Масса ≤590 г Время охлаждения (23 ℃) ≤7мин30с
Выделить

Термальный модуль камеры RS058

,

Термальный модуль 640x512 камеры
Оставьте сообщение
Характер продукции
RS058 Охлаждаемый криокулером тепловизионный модуль T2SL LWIR 640x512 / 15 мкм
Простой в интеграции охлаждаемый инфракрасный модуль T2SL LWIR 640x512 / 15 мкм

Охлаждаемый АЦП-модуль EYAS G615LA представляет собой аналого-цифровой охлаждаемый инфракрасный LWIR-модуль на базе ИК-FPA формата 640x512 с шагом пикселя 15 мкм. Типичный NETD EYAS G615LA составляет 25 мК. Высокая тепловая чувствительность обеспечивает обнаружение или распознавание очень малых различий в инфракрасном излучении на очень больших расстояниях.

EYAS G615LA включает плату приближения, которая обеспечивает синхронизацию FPA и чувствительные источники питания. Кроме того, интерфейс Camera Link выводит 16-битные необработанные данные, что значительно упрощает интеграцию детектора в систему.

Таким образом, модуль EYAS G615LA позволяет OEM-клиентам легко проводить быструю приемочную проверку охлаждаемых LWIR-инфракрасных детекторов формата 640x512/15 мкм, начинать быструю вторичную разработку и сокращать сроки разработки охлаждаемых инфракрасных модулей или полных инфракрасных тепловизоров или систем на базе охлаждаемых инфракрасных детекторов.

Основные особенности
  • Аналого-цифровое преобразование, ускоренная разработка - На базе охлаждаемых LWIR-инфракрасных детекторов 640x512/15 мкм, интегрированных с АЦП-схемой для аналого-цифрового преобразования. Интегрированная конструкция с размерами, соответствующими детектору.
  • LWIR для обнаружения с защитой от помех - Сильное проникновение сквозь пыль и песок, подходит для сложных сред. Не подвержен отражениям от солнца и морской поверхности. Способен обнаруживать низкотемпературные объекты.
  • Отличная производительность, простая интеграция - Интерфейс Cameralink выводит 16-битные необработанные данные с управлением через последовательный порт. Регулируемая высокая частота кадров от 1 до 200 Гц, способная захватывать быстро движущиеся цели.
Технические характеристики продукта
Модель EYAS G615LA LWIR Охлаждаемый АЦП-модуль
Индикаторы
Разрешение 640×512
Размер пикселя 15 мкм
Спектральный отклик 7.7 мкм±0.2 мкм～9.4 мкм±0.3 мкм
ИК-детектор NETD (23℃) 25 мК (F2)
Режим работы
Частота кадров 1~ 200 Гц, регулируемая
Режим работы Режим снимка, ITR, ITR+чересстрочная развертка, функция защиты от ореолов, оконный режим
Электрические параметры
Стандартный внешний интерфейс 60-контактный: 37201-SM060-032W1R01
5-контактный: A1257WR-S-5P-LCP
Цифровое видео 16-битный CameraLink (режим CameraLink Base)
Внешняя синхронизация CC1: Внешняя синхронизация кадров
Связь CameraLink UART (по умолчанию)/ RS232 (настраиваемый)
Скорость передачи данных: 9600 бит/с (по умолчанию)
Источник питания АЦП-плата: 5 В
Криокулер: 24 В
Стабильная мощность (23℃) ≤12 Вт
Время охлаждения (23℃) ≤7 мин 30 с
Размеры (мм) 145×60×78
Вес (г) ≤590
Рабочая температура -40℃~+71℃
Промышленные применения
  • Неразрушающий контроль (NDT)
  • Мониторинг окружающей среды
  • Дальняя разведка
  • Научные исследования
Индивидуальные услуги
  • Кастомизация продукта: Настройка конфигураций и адаптация алгоритмов для удовлетворения отраслевых требований
  • Техническая поддержка и обучение на месте: Предоставление ключевым клиентам практического обучения по настройке системы и эксплуатации
  • Совместные инновации для новых продуктов и рынков: Сотрудничество с клиентами для совместной разработки инновационных решений для инфракрасных приложений
Часто задаваемые вопросы
1. Что такое инфракрасная тепловизионная съемка?

Инфракрасная тепловизионная съемка — это метод, использующий инфракрасное излучение и тепловую энергию для сбора информации об объектах. В зависимости от разницы излучения между объектом и фоновой средой, а также разницы излучения каждой части самого объекта, инфракрасное тепловое изображение может отображать флуктуации излучения каждой части сцены, тем самым показывая характеристики сцены.

2. В чем преимущество инфракрасной тепловизионной съемки?

• Видеть в полной темноте
• Идентификация под маскировкой
• Дальнее обнаружение
• Обнаружение распределения тепла
• Бесконтактное измерение температуры
• Осведомленность о присутствии

3. Каковы области применения инфракрасной тепловизионной съемки?

Измерение температуры и всепогодная визуализация являются двумя основными функциями технологии инфракрасной тепловизионной съемки. Продукты, разработанные на основе этих двух технологий, широко используются в электроэнергетике, безопасности и мониторинге, промышленном производстве, научных исследованиях, медицине и других традиционных областях.
