15μm 640x512 охлажденный детектор инфракрасного излучения интеграция MCT MWIR камера модуль

  • 15μm 640x512 Cooled IR Detector Integration MCT MWIR Camera Module
Место происхождения Китай
Фирменное наименование SensorMicro
Сертификация ISO9001:2015; RoHS; Reach
Номер модели ЭЯС G615MA
Количество мин заказа 1 часть
Цена Возможен торг
Условия оплаты Т/Т
Подробная информация о продукте
Разрешение 640x512/15 мкм NETD 16мК(Ф2); 18мК(Ф4)
Спектральный диапазон 3,7~4,8 мкм Частота кадров 1 ~ 120 Гц, регулируемый
Стабильная мощность (23 ℃) ≤8,5 Вт Время охлаждения (23 ℃) ≤6мин30с
Выделить

640x512 охладило детектор инфракрасн

,

17mK охладило детектор инфракрасн

,

модуль камеры 5V MWIR
Оставьте сообщение
Характер продукции

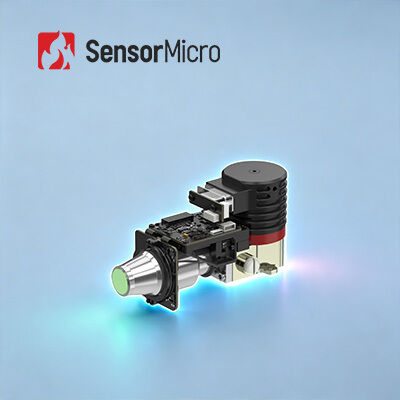

15 мкм 640x512 Охлаждаемый ИК-детектор Интеграция MCT MWIR Камерный модуль
Обзор продукта

EYAS G615MA представляет собой ускоритель для интеграции охлаждаемого ИК-детектора MCT MWIR с разрешением 640x512 / 15 мкм, разработанный для оптимизации процессов разработки и тестирования для OEM-клиентов.

Охлаждаемые АЦП-модули серии EYAS включают функцию предусилителя для преобразования аналоговых сигналов от охлаждаемых ИК-детекторов в цифровые видеопотоки. Доступный в различных форматах разрешения и волновых диапазонах, EYAS G615MA специально интегрирует охлаждаемый MWIR-детектор 640x512/15 мкм с технологией криокулера RS058.

Этот модуль тепловизионной съемки обеспечивает частоту кадров до 120 Гц и поддерживает несколько рабочих режимов, включая снимок, ITR/IWR, окна и защиту от засветки. Интегрированная плата приближения обеспечивает быстрое приемочное тестирование и ускоренную вторичную разработку, значительно сокращая сроки разработки модулей и готовых продуктов на основе охлаждаемых ИК-детекторов.

Основные характеристики
  • Аналого-цифровое преобразование, ускоренная разработка - На основе охлаждаемых MWIR ИК-детекторов 640x512 с интегрированной АЦП-схемой для аналого-цифрового преобразования и размерно-совместимой интегрированной конструкцией
  • Средневолновое охлаждаемое инфракрасное излучение для высокой универсальности - Технология средневолнового охлаждения с отличной согласованностью и стабильной поставкой, отличающаяся основным разрешением для широкой адаптивности
  • Отличная производительность, простая интеграция - Интерфейс Cameralink выводит 16-битные необработанные данные с управлением через последовательный порт, регулируемая высокая частота кадров от 1 до 120 Гц для захвата быстро движущихся целей
Технические характеристики продукта
Модель EYAS G615MA
Индикаторы
Разрешение 640*512
Размер пикселя 15 мкм
Спектральный отклик 3.7 мкм ± 0.2 мкм ~ 4.8 мкм ± 0.2 мкм
ИК-детектор NETD (23°C) 16 мК (F2); 18 мК (F4)
Рабочий режим
Частота кадров 1~120 Гц, регулируемая
Рабочий режим Снимок, режимы интеграции ITR/IWR, защита от засветки, режим окон
Электрические параметры
Стандартный внешний интерфейс 60-контактный: 37201-SM060-032W1R01
5-контактный: A1257WR-S-5P-LCP
Цифровое видео 16-битный CameraLink (режим CameraLink Base)
Внешняя синхронизация CC1: Внешняя синхронизация кадра
Связь CameraLink UART (по умолчанию) / RS232 (настраиваемый)
Скорость передачи данных: 9600 бит/с (по умолчанию)
Источник питания АЦП-плата: 5 В
Криокулер: 24 В
Стабильная мощность (23°C) ≤8.5 Вт
Время охлаждения (23°C) ≤6 мин 30 сек
Размер (мм) 142*59*78
Вес (г) ≤650
Рабочая температура -40°C ~ +71°C
Промышленные применения

Модуль тепловизионной съемки EYAS G615MA находит широкое применение в различных секторах, включая неразрушающий контроль (NDT), мониторинг окружающей среды, дальнее наблюдение, научные исследования и различные промышленные инспекции.

Часто задаваемые вопросы
1. Как выбрать подходящее разрешение ИК-детектора?
Выбор зависит от фактических потребностей продукта и приложений, при этом цена является значительным фактором. Для приложений с умеренными требованиями к качеству изображения могут подойти ИК-детекторы с более низким разрешением, такие как 120x90, 256x192 или 400x300. Для приложений, требующих исключительно четкого изображения для специализированных целей, таких как удаленный мониторинг, рекомендуются детекторы с более высоким разрешением 1280x1024.
2. Что такое детектор MCT/HgCdTe?
MCT (теллурид ртути-кадмия), также известный как HgCdTe, представляет собой химическое соединение, состоящее из теллурида кадмия (CdTe) и теллурида ртути (HgTe), обычно используемое в фотодетекторах. Детекторы MCT/HgCdTe являются фотопроводящими детекторами, работающими в криогенных условиях и способными обнаруживать инфракрасное излучение. Эти детекторы демонстрируют превосходную чувствительность по сравнению с тепловыми датчиками.
3. Каковы преимущества охлаждаемых ИК-детекторов?
Охлаждаемые ИК-детекторы на фокальной плоскости работают при низких температурах, поддерживаемых системами охлаждения детекторных дьюаров (DDC). Они обеспечивают повышенную чувствительность, позволяя обнаруживать более тонкие изменения температуры, чем неохлаждаемые ИК-детекторы. Эти системы могут обнаруживать, идентифицировать и распознавать объекты на больших расстояниях, превышающих десять километров. Сложная конструкция охлаждаемых детекторов приводит к относительно более высоким затратам по сравнению с неохлаждаемыми аналогами.
