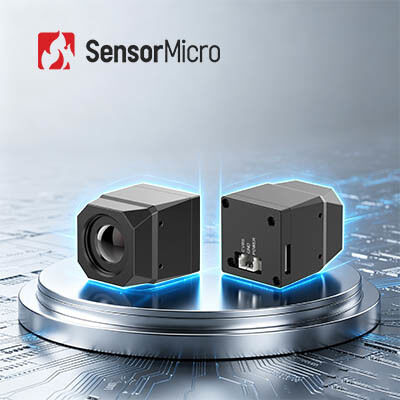

Неохлажденный модуль инфракрасной термобезопасной камеры с разрешением 640x512 и низким расходом энергии ≤680 мВт с несколькими объективами
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | SensorMicro |
| Сертификация | ISO9001:2015; RoHS; Reach |
| Номер модели | МИКО612 |
| Количество мин заказа | 1 шт. |
| Цена | Возможен торг |
| Условия оплаты | Т/Т |
Подробная информация о продукте
| Тип | Неохлаждаемый инфракрасный модуль | Постоянное потребление энергии | ≤680 мВт при 5 В, 23±3 ℃ |
|---|---|---|---|
| NETD | ≤30мК/Ф1,0/25℃ | Частота кадров | 25 Гц/30 Гц/50 Гц |
| Разрешение | 640x512/12 мкм | Масса | 30,3±2 г |
| Выделить | Неохлажденный модуль тепловой камеры безопасности,Неохлажденный модуль инфракрасной термокамеры безопасности,Модуль тепловой камеры безопасности с несколькими линзами |
||
Характер продукции
Унохладный инфракрасный термальный модуль камеры слежения с несколькими объективами
Неохлаждаемый модуль инфракрасной тепловой камеры наблюдения LWIR 640x512 / 12 мкм с несколькими объективами
Тепловой модуль MICO612 специально разработан для камер наблюдения и безопасности. Благодаря интеграции этого модуля камера видеонаблюдения может обнаруживать тепловое излучение объекта и захватывать изображения 24 часа в сутки, 7 дней в неделю, независимо от таких факторов окружающей среды, как темнота, слабая освещенность, сильная контровая подсветка и т. д. Неохлаждаемое ядро инфракрасной камеры служит сердцем системы, предлагая исключительные возможности тепловидения, которые обеспечивают надежное обнаружение и наблюдение объектов в условиях низкой освещенности или отсутствия освещенности. Благодаря использованию новейшей технологии неохлаждаемых датчиков ядро инфракрасной камеры MICO612 обеспечивает тепловые изображения высокого разрешения с поразительной чувствительностью и точностью.
Основные характеристики
Основная совместимость, экономичность
- Оснащен инфракрасным детектором уровня пластины собственной разработки размером 640 × 512/12 мкм, обеспечивающим широкое внедрение.
- Интегрирован со специальным чипом ASIC для высокой энергоэффективности.
Оптимизированный дизайн SWaP
- Размер сечения: всего 22,2×22,2×27,2 мм (без объектива)
- Вес всего 30,3±2 г.
- Низкое энергопотребление: 680 мВт
Простая разработка и быстрая интеграция
- Собственный аналоговый или цифровой видеовыход, поддерживающий стандарты CVBS/USB/MIPI — дополнительная разработка не требуется.
- Простой монтаж с минимальными усилиями при проектировании конструкции.
Технические характеристики продукта
| Модель | МИКО612 |
| ИК-детектор | |
| Чувствительный материал | голосовая связь |
| Разрешение | 640×512 |
| Размер пикселя | 12 мкм |
| NETD | ≤30мК/Ф1,0/25℃ |
| Спектральный отклик | 8~14 мкм |
| Оптическая линза | |
| Фокус/Ф# | 4.8/Ф1.0 | 9,1 мм/F1,0 | 13 мм/F1,0 |
| поле зрения | 91°(Г)×73°(В) | 47,7°(Г)×38,2°(В) | 33°(Г)×26°(В) |
| Диапазон обнаружения (8 пикселей) | |
| 99 м (человек ростом 5 футов 11 дюймов) 360 м (машина 4×3 м) |
|
| Тип | Атермальный с фиксированным фокусом |
| Первое уплотнение/покрытие линзы | IP67 |
| Обработка изображений | |
| Аналоговое видео | PAL (по умолчанию) / NTSC |
| Цифровое видео | USB/МИПИ |
| Частота кадров | 25 Гц/30 Гц/50 Гц |
| Время запуска | ≤6 с |
| Алгоритм изображения | НУК/ДРК/DNS/DDE/SFFC |
| Псевдо Цвет | 11 типов - настраиваемые |
| Электрический интерфейс | |
| Стандартный внешний интерфейс | 3-контактный интерфейс (A1251-WV-S-3P) | 9-контактный интерфейс(A1251-WV-S-9P) | 26-контактный интерфейс (DF56C-26S-0,3V-51) |
| Видеоинтерфейс | ЦВБС | USB | МИПИ |
| Источник питания | |
| Напряжение питания | постоянный ток: 5 В ~ 24 В |
| Постоянное энергопотребление | ≤680 мВт при 5 В, 23±3 ℃ |
| Механический | |
| Размер | 22,2 мм×22,2 мм×27,2 мм (Д×Ш×В) |
| Масса | 30,3±2 г |
| Экологическая адаптивность | |
| Рабочая температура | -40℃~+70℃ |
| Температура хранения | -45℃～+85℃ |
| Влажность | 5%~95%, без конденсации |
| Вибрация | Случайная вибрация, 5,35 г (среднеквадратичное значение), 3 оси |
| Влияние | Полусинусоидальная волна, 40 г/11 мс, 3 оси, 6 направлений |
| Сертификация | RoHS2.0/достижение |
Промышленное применение
Модуль тепловизионной камеры MICO612 можно интегрировать в камеры видеонаблюдения с контролем температуры на коротких и сверхдальних расстояниях, такие как PTZ-камеры, коробчатые камеры, скоростные купольные камеры.
Производственные возможности
Собственные технологии инфракрасных детекторов
- 8-дюймовые неохлаждаемые инфракрасные детекторы VOx с размером волны 0,11 мкм
- 8-дюймовые инфракрасные детекторы с охлаждением MCT (0,5 мкм)
- 8-дюймовые инфракрасные детекторы с охлаждением T2SL, 0,5 мкм
Производственная мощность и преимущества
- 6 миллионов инфракрасных детекторов собственной разработки в год
- Завод по производству полупроводников площадью 30 000 м²
- Площадь чистых помещений 20 000 м²
Часто задаваемые вопросы
1. Как работает неохлаждаемый микроболометр с решеткой в фокальной плоскости?
Используя принцип теплового эффекта инфракрасного излучения, неохлаждаемый инфракрасный детектор преобразует энергию инфракрасного излучения в тепловую энергию с помощью материала, поглощающего инфракрасное излучение, в результате чего температура чувствительного материала увеличивается. Затем определенный физический параметр чувствительного материала соответствующим образом изменяется и преобразуется в электрический сигнал или сигнал видимого света с помощью определенного механизма преобразования, предназначенного для реализации обнаружения объекта.
2. В чем преимущество неохлаждаемого инфракрасного детектора?
Неохлаждаемый инфракрасный детектор в фокальной плоскости не требует устройства встроенного охладителя Дьюара (IDCA) и может работать при комнатной температуре. Он имеет такие преимущества, как быстрый запуск, низкое энергопотребление, небольшой размер, легкий вес, длительный срок службы, низкая стоимость и так далее. Хотя чувствительность неохлаждаемого инфракрасного детектора в фокальной плоскости не так хороша, как у охлаждаемых инфракрасных детекторов, после многих лет разработки его экономические показатели явно лучше, чем у охлаждаемого детектора, который имеет более широкую перспективу применения.
