640x512 разрешение 15 мкм размер пикселя горячий MWIR охлаждаемый модуль для интеграции тепловизионной камеры

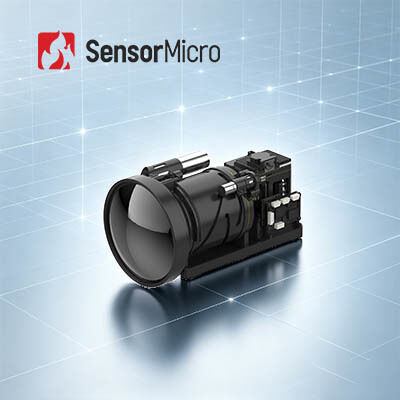

  • 640x512 Resolution 15μm Pixel Size HOT MWIR Cooled Module for Thermal Security Camera Integration
Место происхождения Китай
Фирменное наименование SensorMicro
Сертификация ISO9001:2015; RoHS; Reach
Номер модели ГЭВИН GC615HMG
Количество мин заказа 1 часть
Цена Возможен торг
Условия оплаты Т/Т
Подробная информация о продукте
Разрешение 640x512/15 мкм ИК-детектор NETD (23 ℃) 20мК(Ф4)
Спектральный диапазон 3,7~4,8 мкм Размер 71×55×84 мм
Источник питания 12В±1В Постоянное энергопотребление (23 ℃) ≤7W
Выделить

640x512 MWIR охладило модуль

,

MCT MWIR охладило модуль
Оставьте сообщение
Характер продукции
640x512 / 15 мкм Охлаждаемый MWIR модуль HOT для быстрой интеграции в тепловизионную камеру
Обзор продукта

Инфракрасный модуль GAVIN GC615HMG объединяет охлаждаемый MWIR инфракрасный детектор HOT 640×512/15 мкм с алгоритмами обработки изображений нового поколения. Технология HOT обеспечивает высококачественное стабильное изображение при компактных размерах, малом весе и низком энергопотреблении для оптимизированной производительности SWaP.

Благодаря широкой совместимости с различными цифровыми видеоинтерфейсами и простоте вторичной разработки, этот модуль подходит для портативных устройств, мобильных полезных нагрузок и приложений длительного мониторинга, требующих компактных размеров, энергоэффективности и возможностей обнаружения на больших расстояниях.

Основные характеристики
  • Стандартная FPA, четкое изображение - Разработан с использованием инфракрасного детектора HOT MWIR 640×512/15 мкм большого формата с охлаждением для превосходной универсальности
  • Расширенная обработка изображений - Оснащен алгоритмами нового поколения, включая DRC, 2D/3D шумоподавление и усиление контуров для более четких изображений
  • Технология HOT для оптимизации SWaP - Поддерживает работу при высоких температурах до 150K с временем охлаждения ≤ 3 мин 30 сек
  • Компактный дизайн - Размер: 71×55×84 мм, вес: 350 г, энергопотребление: 7 Вт
  • Широкая поддержка интерфейсов - Интерфейсы CameraLink/USB 3.0/GigE/HDMI/SDI/MIPI/оптоволокно
  • Гибкий вывод - Варианты вывода изображений RAW/YUV
Технические характеристики
Модель Инфракрасный модуль GAVIN GC615HMG HOT MWIR с охлаждением
Производительность
Разрешение 640×512
Размер пикселя 15 мкм
Спектральный отклик 3.7 мкм±0.2 мкм ~ 4.8 мкм±0.2 мкм
NETD ИК-детектора (23℃) 20 мК (F4)
Обработка изображений
Частота кадров 50 Гц (F4) / 30 Гц (F5.5)
Цифровой зум Непрерывный цифровой зум от 1× до 8×
Ориентация изображения Горизонтальное/вертикальное/диагональное отражение
Алгоритм изображения DRC, 2D/3D шумоподавление изображения, EE
Электрические характеристики
Аналоговое видео PAL/NTSC
Цифровое видео Стандарт: DVP/LVDS/USB2.0
Опция: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/одномодовое оптоволокно/многомодовое оптоволокно
Внешняя синхронизация Стандарт: LV-TTL
Опция: RS422/LVDS
Связь Стандарт: USB2.0/LV-TTL
Опция: RS422/CAN/USB3.0/GigE
Источник питания 12V±1V
Стабильное энергопотребление (23℃) ≤7 Вт
Время охлаждения (23℃) ≤3 мин 30 сек
Размер (мм) 71×55×84
Вес (г) ≤350
Рабочая температура -40℃~+71℃
Оптический объектив
Варианты объективов Фиксированный фокус: 25 мм/F2
Непрерывный зум: 18~275 мм/F5.5 110~1100 мм/F5.5 15~300 мм/F4 23~450 мм/F4
Промышленные применения

Тепловизионный модуль GAVIN GC615HMG подходит для систем дальнего мониторинга и сложных условий, включая малонаселенные районы, круглосуточный мониторинг в любую погоду и суровые погодные условия.

Наши преимущества
  • Кастомизация продукта - Настройка конфигураций и адаптация алгоритмов для соответствия отраслевым требованиям
  • Техническая поддержка и обучение на месте - Предоставление ключевым клиентам практического обучения по настройке системы и эксплуатации
  • Совместные инновации - Сотрудничество с клиентами для совместной разработки инновационных решений для инфракрасных приложений для новых продуктов и рынков
Часто задаваемые вопросы
1. Как работает неохлаждаемый микроболометр с фокальной плоскостью?

Используя принцип теплового эффекта инфракрасного излучения, неохлаждаемый инфракрасный детектор преобразует энергию инфракрасного излучения в тепловую энергию с помощью материала, поглощающего инфракрасное излучение, увеличивая температуру чувствительного материала. Это вызывает соответствующее изменение определенных физических параметров чувствительного материала, которые затем преобразуются в электрические сигналы или сигналы видимого света через разработанные механизмы преобразования для обеспечения обнаружения объектов.

2. В чем преимущество неохлаждаемого микроболометра Vox?

Неохлаждаемые инфракрасные детекторы с фокальной плоскостью не требуют устройства Integrated Dewar Cooler Assembly (IDCA) и могут работать при комнатной температуре. Они обладают такими преимуществами, как быстрый запуск, низкое энергопотребление, малый размер, легкий вес, длительный срок службы и низкая стоимость. Хотя их чувствительность может не соответствовать охлаждаемым инфракрасным детекторам, многолетние разработки сделали неохлаждаемые детекторы значительно более экономически эффективными с более широкими перспективами применения.
