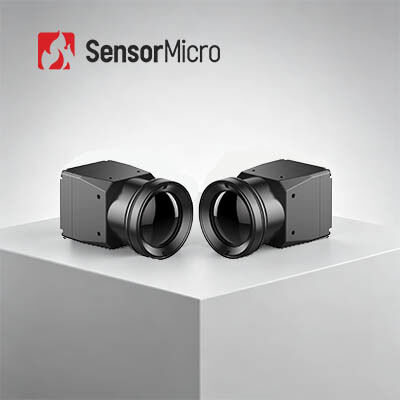

Неохлажденная LWIR 640x512 12μm Термоизоляционная камера безопасности с спектром спектра 8-14μm
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | SensorMicro |
| Сертификация | ISO9001:2015; RoHS; Reach |
| Номер модели | МИКО612 |
| Количество мин заказа | 1 шт. |
| Цена | Возможен торг |
| Условия оплаты | Т/Т |
Подробная информация о продукте
| Разрешение | 640x512/12 мкм | NETD | <30мК |
|---|---|---|---|
| Объектив камеры | Доступно несколько | Частота кадров | 25 Гц/30 Гц/50 Гц |
| Цифровое видео | USB/МИПИ | Спектральный диапазон | 8~14 мкм ДВ |
| Выделить | Ядра камер безопасности тепловой визуализации,Камера безопасности для термоизоляции 17uM,640x512 Тепловая камера безопасности |
||
Характер продукции
Неохлаждаемое ядро ЛВИР 640кс512 12мкм камеры слежения термического изображения
Обзор продукта
Неохлаждаемый модуль тепловизионной камеры LWIR 640×512/12 мкм для обеспечения безопасности и мониторинга
Ядро ультракомпактной инфракрасной камеры MICO612 включает в себя инфракрасный детектор основного разрешения 640×512, несколько вариантов оптических объективов, плату обработки изображений и прочную структурную раму. Он передает аналоговое или цифровое видео на серверные платформы для обеспечения плавной интеграции. Благодаря более широкому массиву MICO612 отвечает разнообразным требованиям клиентов.
Основные характеристики
- Основная совместимость, экономичность:Оснащен инфракрасным детектором уровня пластины 640×512/12 мкм собственной разработки для широкого распространения. Интегрирован со специальным чипом ASIC для высокой энергоэффективности.
- Оптимизированный дизайн SWaP:Размер сечения: всего 22,2×22,2×27,2 мм (без объектива). Вес: всего 30,3±2 г. Низкое энергопотребление: 680 мВт.
- Простая разработка и быстрая интеграция:Собственный аналоговый или цифровой видеовыход, поддерживающий стандарты CVBS/USB/MIPI — никаких дополнительных разработок не требуется. Простой монтаж с минимальными усилиями по проектированию конструкции.
Технические характеристики продукта
| Модель | МИКО612 |
|---|---|
| ИК-детектор | Чувствительный материал:голосовая связь |
| Разрешение:640×512 | |
| Размер пикселя:12 мкм | |
| NETD:≤30мК/Ф1,0/25℃ | |
| Спектральный отклик:8~14 мкм | |
| Оптическая линза | Фокус/Ф#:4.8/Ф1.0 | 9,1 мм/F1,0 | 13 мм/F1,0 |
| Угол обзора:91°(Г)×73°(В) | 47,7°(Г)×38,2°(В) | 33°(Г)×26°(В) | |
| Диапазон обнаружения (8 пикселей):99 м (человек ростом 5 футов 11 дюймов) | 360 м (автомобиль 4×3 м) | |
| Тип:Атермальный с фиксированным фокусом | Первое уплотнение/покрытие линзы: IP67. | |
| Обработка изображений | Аналоговое видео:PAL (по умолчанию) / NTSC |
| Цифровое видео:USB/МИПИ | |
| Частота кадров:25 Гц/30 Гц/50 Гц | |
| Время запуска:≤6 с | |
| Алгоритм изображения | НУК/ДРК/DNS/DDE/SFFC |
| Псевдо Цвет | 11 типов - настраиваемые |
| Электрический интерфейс | Стандартный внешний интерфейс:3-контактный (A1251-WV-S-3P) | 9-контактный (A1251-WV-S-9P) | 26ПИН (DF56C-26S-0.3V-51) |
| Видеоинтерфейс:ЦВБС | USB | МИПИ | |
| Источник питания:постоянный ток: 5 В ~ 24 В | |
| Постоянное энергопотребление | ≤680 мВт при 5 В, 23±3 ℃ |
| Механический | Размер:22,2×22,2×27,2 мм (Д×Ш×В) |Масса:30,3±2 г |
| Экологическая адаптивность | Рабочая температура:-40℃~+70℃ |
| Температура хранения:-45℃～+85℃ | |
| Влажность:5%~95%, без конденсации | |
| Вибрация:Случайная вибрация, 5,35 г (среднеквадратичное значение), 3 оси | |
| Влияние:Полусинусоидальная волна, 40 г/11 мс, 3 оси, 6 направлений | |
| Сертификация:RoHS2.0/достижение |
Промышленное применение
Модуль тепловизионной камеры MICO612 можно интегрировать в камеры видеонаблюдения с контролем температуры на малых и сверхдальних расстояниях, включая PTZ-камеры, коробчатые камеры и системы скоростных купольных камер.
Наш подход к обслуживанию
Предварительная продажа
Анализ требований
Оценка сценария
Выбор продукта
Индивидуальные решения
Развертывание
Быстрая доставка
Системная интеграция и тестирование
Техническое обучение
Руководство по применению
Часто задаваемые вопросы
Как работает термомодуль?
Тепловой модуль работает следующим образом:
- Инфракрасное обнаружение:Тепловой модуль содержит инфракрасный детектор, улавливающий электромагнитное излучение в инфракрасном диапазоне.
- Оптика:Инфракрасное излучение фокусируется на детекторе через оптическую систему, которая может включать линзу или матрицу зеркал.
- Усиление сигнала:Обнаруженный сигнал усиливается и оцифровывается внутренней электроникой.
- Обработка изображений:Оцифрованный сигнал обрабатывается для создания теплового изображения, включая снижение шума, повышение контрастности, цветовое отображение и, возможно, измерение температуры.
- Отображать:Тепловое изображение отображается на экране либо внутри модуля, либо на внешнем устройстве.
Работа зависит от типа инфракрасного детектора. Неохлаждаемые детекторы используют тепловые эффекты, при которых изменения температуры из-за поглощенного излучения обнаруживаются и преобразуются в цифровые сигналы. В охлаждаемых детекторах используются различные механизмы, такие как фотоэлектрические или термоэлектрические эффекты.
Тепловые модули служат различным приложениям, включая медицинские, промышленные и охранные тепловизоры, и интегрируются в такие устройства, как портативные тепловизионные камеры, камеры наблюдения и тепловизоры.
