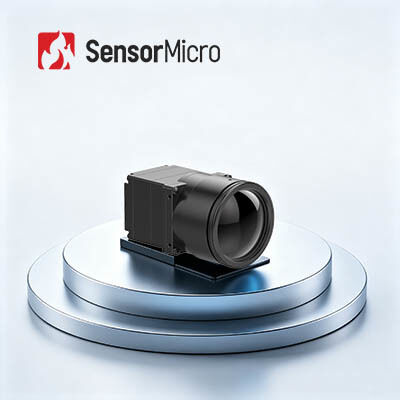

Тепловизионный модуль с неохлаждаемой матрицей фокальной плоскости, разрешением 1280×1024 и размером пикселя 12 мкм

  • Uncooled Focal Plane Arrays Thermal Camera Core with 1280×1024 Resolution and 12μm Pixel Size
Place of Origin China
Фирменное наименование SensorMicro
Сертификация RoHS2.0; Reach
Номер модели МОНЕТА1212
Minimum Order Quantity 1
Цена Возможен торг
Условия оплаты Т/Т
Подробная информация о продукте
Датчик Неохлажденные массивы фокусной плоскости Разрешение 1280×1024
Типичный NETD ≤40мК/Ф1,0/25℃ Частота кадров 30 Гц
Типичное энергопотребление 1.0W Напряжение питания 4.5~5.5V
Выделить

Тепловая камера 50 Гц

,

Тепловая камера 67 г.

,

Неохлажденное тепловое ядро камеры
Оставьте сообщение
Характер продукции
Неохлаждаемые матричные ИК-детекторы 1280×1024/12 мкм Тепловизионный модуль
Обзор продукта

Инфракрасный тепловизионный модуль COIN1212 оснащен мегапиксельным инфракрасным детектором 1280×1024/12 мкм, интегрированным с передовыми схемами обработки сигналов и алгоритмами формирования изображений. Он поддерживает широко используемые протоколы последовательной связи и предлагает различные интерфейсы видеовыхода с полным набором оптических объективов. Способный к быстрому обнаружению горячих точек и предоставлению четких тепловых изображений, он значительно упрощает вторичную разработку. Это обеспечивает комплексное решение для интеграции тепловизионных систем для мониторинга ключевой инфраструктуры, высокотехнологичного производства, интеллектуального транспорта, научных исследований и других передовых применений тепловизионных систем.

Ключевые особенности
  • Высококачественное изображение, точное обнаружение - Мегапиксельное разрешение 1280×1024/12 мкм обеспечивает широкий угол обзора и дальность действия HD-изображения, а также четкое отображение мелких деталей цели при наблюдении на близком расстоянии
  • Многофункциональность и экономичность - Создан на основе ведущего в отрасли крупноформатного неохлаждаемого инфракрасного детектора и интегрирован с передовыми алгоритмами обработки изображений для повышения четкости и визуального качества изображения
  • Быстрая интеграция, ускоренная разработка - Поддерживает несколько интерфейсов вывода изображения, включая DVP и BT.1120, выводит данные изображения RAW/YUV с управлением через последовательный порт
Технические характеристики
Модель COIN1212
Индикаторы ИК-детекторов
Чувствительный материал VOx
Разрешение 1280×1024
Размер пикселя 12 мкм
Спектральный отклик 8 мкм ~ 14 мкм
Типичная NETD ≤40 мК/F1.0/25℃
Обработка изображений
Цифровая частота кадров 30 Гц
Время запуска 6 с
Аналоговое видео /
Цифровое видео RAW/YUV422
Алгоритм изображения Коррекция неравномерности (NUC)
3D шумоподавление (3DNR)
2D шумоподавление (DNS)
Сжатие динамического диапазона (DRC)
Усиление контуров (EE)
Отображение изображений 10 типов (белая горячая/лава/железо-красный/горячее железо/медицинский/арктический/радуга 1/радуга 2/оттенок/черная горячая)
Программное обеспечение для ПК
Программное обеспечение ICC Управление модулем и отображение видео
Электрические параметры
Стандартный внешний интерфейс 50-контактный: DF40C-50DP-0.4V(51), (HRS, Male)
Плата расширения USB3.0
Интерфейс связи TTL-232
Интерфейс цифрового видео DVP16/BT.1120/MIPI
Напряжение питания 4.5~5.5V
Типичное энергопотребление 1.0 Вт
Механические параметры
Размер голого модуля (мм) 14 мм/19 мм/25 мм: 25.4 мм × 25.4 мм × 19.3 мм
35 мм/50 мм/100 м: 35.4 мм × 35.4 мм × 17.8 мм
Вес голого модуля (г) 14 мм/19 мм/25 мм: 19.7 ± 1 г
35 мм/50 мм/100 м: 32.5 ± 1 г
Адаптивность к окружающей среде
Рабочая температура -40℃~+70℃
Температура хранения -45℃~+85℃
Влажность 5%~95%, без конденсации
Вибрация 5.35grms, случайная вибрация, 3 оси
Удар Полусинусоида, 40g/11ms, направление удара 3 оси, 6 направлений
Сертификация ROHS2.0/REACH
Оптический объектив
Оптический объектив Атермальный объектив с фиксированным фокусом: 14 мм/19 мм/25 мм/35 мм/50 мм/100 мм
Уровень защиты IP67 (передний объектив)
Применение
Тепловизионный модуль COIN1212 представляет собой надежное и экономичное решение для тепловизионных систем в широком спектре применений, включая мониторинг ключевой инфраструктуры, высокотехнологичное производство, промышленный контроль, научные исследования и многое другое.
Преимущества нашей линейки продуктов
  • Высокая чувствительность и отличная производительность с использованием передовых мировых технологий в инфракрасной отрасли
  • Доступны различные инфракрасные детекторы, включая неохлаждаемые и охлаждаемые ИК-детекторы различных форматов и размеров пикселей
  • Массовое производство для обеспечения быстрой доставки с тремя производственными линиями и годовой производственной мощностью до миллионов детекторов
Техническая поддержка и услуги

Мы предлагаем комплексную техническую поддержку и услуги для продуктов тепловизионных модулей. Наша команда опытных технических специалистов обеспечивает высочайшее качество обслуживания и поддержки, чтобы гарантировать правильную и эффективную работу вашего продукта.

  • Круглосуточная поддержка клиентов и техническая помощь
  • Услуги по установке и техническому обслуживанию
  • Онлайн-устранение неполадок и технические консультации
  • Регулярные обновления программного и аппаратного обеспечения
  • Обучение и образование по тепловизионным модулям

Наша команда стремится предоставить вам наилучший возможный сервис и поддержку, и мы всегда готовы ответить на любые ваши вопросы.
