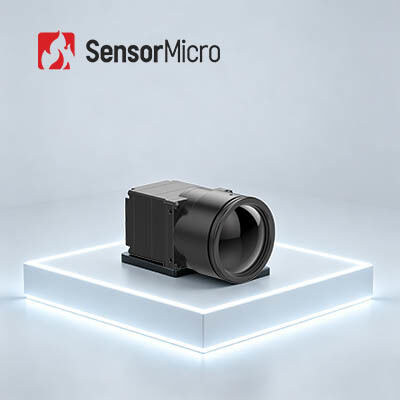

COIN1212 1280x1024 Разрешение 12μm Размер пикселя Неохлажденный инфракрасный модуль для всех погодных условий

  • COIN1212 1280x1024 Resolution 12µm Pixel Size Uncooled Infrared Module for All Weather Conditions
Место происхождения Китай
Фирменное наименование SensorMicro
Сертификация ISO9001:2015; RoHS; Reach
Номер модели МОНЕТА1212
Количество мин заказа 1 часть
Цена Возможен торг
Условия оплаты Т/Т
Подробная информация о продукте
Разрешение 1280x1024/12 мкм Типичный NETD ≤40мК/Ф1,0/25℃
Спектральный диапазон 8~14 мкм Цифровая частота кадров 30 Гц
Напряжение питания 4.5~5.5V Типичное энергопотребление 1.0W
Выделить

Uncooled ультракрасный модуль 1280x1024

,

Модуль высокой стабильности Uncooled ультракрасный

,

Термальный модуль камеры PLUG1212
Оставьте сообщение
Характер продукции
COIN1212 Высокая стабильность 1280x1024/12μm Неохлажденный инфракрасный модуль для всех погодных условий
Обзор продукции

Инфракрасное ядро камеры COIN1212 использует инфракрасный детектор размером 1280×1024@12μm. Встроенный в передовые алгоритмы обработки сигнала и изображения, он поддерживает основные серийные протоколы,несколько видеовыходов и опции объективов полной серииБыстрое обнаружение горячих точек и четкие тепловые изображения облегчают вторичную разработку, что делает его идеальным для мониторинга инфраструктуры, высококлассного производства,Проекты интеллектуального трафика и термоизоляции для исследований.

Основные особенности
  • Изображения высокой четкости, точное обнаружение:Разрешение 1280×1024/12μm мегапикселей позволяет получать широкое поле зрения и HD-изображения на большие расстояния.
  • Полнофункциональный и экономичный:Построен с крупноформатным инфракрасным детектором, интегрированным с передовыми алгоритмами обработки изображений для улучшения четкости изображения и визуального качества.
  • Быстрая интеграция, ускоренное развитие:Поддерживает множество интерфейсов вывода изображений, включая DVP и BT.1120Выводит данные изображения RAW/YUV с серийным портом управления.
Спецификации продукции
Модель КОНЦЕНТ 1212
Индикаторы инфракрасного детектора
Чувствительный материал VOx
Резолюция 1280×1024
Размер пикселя 12 мкм
Спектральная реакция 8μm ~ 14μm
Типичная NETD ≤ 40mK/F1.0/25°C
Обработка изображений
Цифровая частота кадров 30 Гц
Время запуска 6s
Аналоговое видео /
Цифровое видео RAW/YUV422
Алгоритм изображения Коррекция несоответствия (NUC)
Уменьшение шума 3D (3DNR)
2D подавление шума (DNS)
Сжатие динамического диапазона (DRC)
Усиление краев (EE)
Отображение изображения 10 Типов (Белый горячий / Лава / Железный Красный / Горячий Железный / Медицинский / Арктический / Радужная 1/Радужная 2 / Цветная / Черная горячая)
Программное обеспечение ПК
Программное обеспечение Модуль управления и видеодисплей
Электрические
Стандартный внешний интерфейс 50pin: DF40C-50DP-0.4V ((51), (HRS, мужчина)
Доска расширения USB3.0
Интерфейс связи TTL-232
Цифровой видеоинтерфейс DVP16/BT.1120/MIPI
Напряжение питания 40,5-5,5 В
Типичное потребление энергии 1.0W
Механические
Размер обнаженного ядра ((мм) 14 мм / 19 мм / 25 мм: 25,4 мм × 25,4 мм × 19,3 мм
35 мм / 50 мм / 100 мм: 35,4 мм × 35,4 мм × 17,8 мм
Масса ядра (в граммах) 14 мм/19 мм/25 мм: 19,7±1 г
35 мм/50 мм/100 м: 32,5±1 г
Приспособимость к окружающей среде
Операционная температура -40°C~+70°C
Температура хранения -45°C~+85°C
Влажность 5% ~ 95%, неконденсирующий
Вибрация 5.35 грамм, случайная вибрация, 3-осяная
Влияние Полусинусовая волна, 40 г / 11 мс, направление удара 3 оси, 6 направления
Сертификация ROHS2.0/REACH
Оптические линзы
Оптические линзы Фиксированный фокус Атермальный: 14mm/19mm/25mm/35mm/50mm/100mm
Уровень защиты IP67 ((Фронтальная линза)
Промышленное применение

Модуль термоизоляции COIN1212 широко используется в мониторинге ключевой инфраструктуры, высокотехнологичном производстве, промышленной инспекции, научных исследованиях и смежных областях.

Наши сильные стороны
  • Диверсифицированный портфель продуктов
  • Глубокая техническая экспертиза
  • Строгая проверка надежности обеспечивает гарантию качества
  • Основное внимание уделено инновациям и практическому внедрению в инфракрасном сенсоре
  • Профессиональная техническая поддержка и совместная разработка
Часто задаваемые вопросы
Как работает инфракрасный детектор?

Инфракрасные детекторы работают путем обнаружения электромагнитного излучения в инфракрасном диапазоне.

Тепловые детекторы работают путем измерения изменения температуры, вызванного поглощением инфракрасного излучения.микроболометры состоят из матрицы из крошечных резистивных элементов, чувствительных к теплуКогда инфракрасное излучение поглощается детектором, это приводит к повышению температуры резистивного элемента.в результате изменения электрического сопротивления, которое может быть обнаружено и преобразовано в изображение.

С другой стороны, фотоновые детекторы работают путем преобразования фотонов из инфракрасного излучения в электрические сигналы.Два распространенных типа фотоновых детекторов - это фотоэлектрические детекторы и фотопроводникиФотоэлектрические детекторы генерируют напряжение при поглощении инфракрасных фотонов, в то время как фотопроводники повышают свою проводимость при поглощении фотонов.

Инфракрасные детекторы также могут использовать другие механизмы обнаружения, такие как пироэлектричество, когда изменения температуры вызывают заряд в материале, или термоэлектрические эффекты,где разница температуры между двумя материалами генерирует напряжение.

Выходный сигнал от инфракрасного детектора может быть обработан и отображен в виде изображения, которое может быть использовано для различных целей, таких как тепловое изображение в медицинских или промышленных приложениях,дистанционное обнаружение окружающей среды, и тепловое сканирование в системах безопасности.
