Модуль инфракрасной камеры с разрешением 1280x1024, размером пикселя 12 мкм, чувствительным материалом VOx, неохлаждаемый тепловизионный модуль

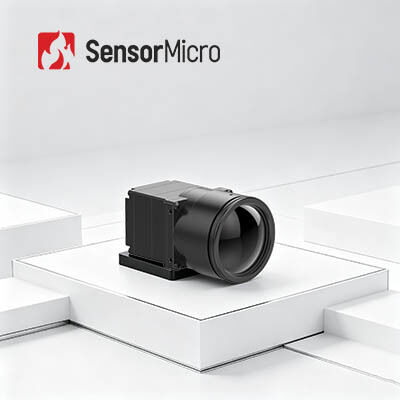

  • 1280x1024 Resolution 12μm Pixel Size VOx Sensitive Material Uncooled Infrared Camera Module Thermal Camera Core
Место происхождения Китай
Фирменное наименование SensorMicro
Сертификация ISO9001:2015; RoHS; Reach
Номер модели МОНЕТА1212
Количество мин заказа 1 часть
Цена Возможен торг
Условия оплаты Т/Т
Подробная информация о продукте
Разрешение 1280x1024/12 мкм Типичный NETD ≤40мК/Ф1,0/25℃
Спектральный диапазон 8~14 мкм Типичное энергопотребление 1.0W
Напряжение питания 4.5~5.5V Коммуникационный интерфейс ТТЛ-232
Выделить

ультракрасный отображая модуль 1280x1024

,

Ядр камеры термического изображения HD

,

Ядр камеры HD 1280x1024 термальное
Оставьте сообщение
Характер продукции
Повышенная четкость и точность: тепловизионный модуль HD 1280x1024
Обзор продукта

COIN1212 — один из неохлаждаемых инфракрасных модулей серии COIN, разработанных SensorMicro. Основанный на неохлаждаемом инфракрасном детекторе с разрешением 1280x1024/12 мкм, профессиональной схеме обработки сигналов и платформе обработки изображений, этот тепловизионный модуль поддерживает широко используемые протоколы последовательной связи и предлагает различные интерфейсы видеовыхода с полным набором оптических объективов.

Способный быстро обнаруживать горячие точки и доставлять четкие тепловые изображения, он значительно упрощает вторичную разработку, становясь универсальным решением для интеграции тепловизионных систем в таких областях, как мониторинг критически важной инфраструктуры, высокотехнологичное производство, интеллектуальный транспорт, научные исследования и другие передовые тепловизионные приложения.

Основные характеристики
  • Высококачественное изображение, точное обнаружение
    Мегапиксельное разрешение 1280×1024/12 мкм обеспечивает широкий угол обзора и дальность действия HD-изображения. Четко фиксирует мелкие детали объекта при наблюдении на близком расстоянии.
  • Многофункциональность и экономичность
    Создан на основе ведущего в отрасли крупноформатного неохлаждаемого инфракрасного детектора. Интегрирован с передовыми алгоритмами обработки изображений для повышения четкости и визуального качества.
  • Быстрая интеграция, ускоренная разработка
    Поддерживает несколько интерфейсов вывода изображений, включая DVP и BT.1120. Выводит данные изображений RAW/YUV через последовательный порт управления.
Технические характеристики продукта
Модель COIN1212
Индикаторы ИК-детекторов Чувствительный материал: VOx
Разрешение: 1280×1024
Размер пикселя: 12 мкм
Спектральный отклик: 8 мкм ~ 14 мкм
Типичная NETD: ≤40 мК/F1.0/25℃
Обработка изображений Цифровая частота кадров: 30 Гц
Время запуска: 6 с
Цифровое видео: RAW/YUV422
Алгоритм изображения: Коррекция неравномерности (NUC), 3D-шумоподавление (3DNR), 2D-шумоподавление (DNS), Сжатие динамического диапазона (DRC), Усиление краев (EE)
Отображение изображений: 10 типов (Белая горячая/Лава/Железно-красный/Горячее железо/Медицинский/Арктический/Радуга 1/Радуга 2/Оттенок/Черная горячая)
Программное обеспечение для ПК Программное обеспечение ICC: Управление модулем и отображение видео
Электрические характеристики Стандартный внешний интерфейс: 50 контактов: DF40C-50DP-0.4V(51), (HRS, Male)
Плата расширения: USB3.0
Интерфейс связи: TTL-232
Интерфейс цифрового видео: DVP16/BT.1120/MIPI
Напряжение питания: 4.5~5.5 В
Типичное энергопотребление: 1.0 Вт
Механические характеристики Размер голого модуля: 14 мм/19 мм/25 мм: 25.4 мм × 25.4 мм × 19.3 мм; 35 мм/50 мм/100 м: 35.4 мм × 35.4 мм × 17.8 мм
Вес голого модуля: 14 мм/19 мм/25 мм: 19.7 ± 1 г; 35 мм/50 мм/100 м: 32.5 ± 1 г
Экологическая адаптивность Рабочая температура: -40℃~+70℃
Температура хранения: -45℃~+85℃
Влажность: 5%~95%, без конденсации
Вибрация: 5.35 г среднеквадратичное значение, случайная вибрация, 3 оси
Удар: Полусинусоида, 40g/11 мс, направление удара 3 оси, 6 направлений
Сертификация ROHS2.0/REACH
Оптический объектив Оптический объектив: Атермальный с фиксированным фокусом: 14 мм/19 мм/25 мм/35 мм/50 мм/100 мм
Уровень защиты: IP67 (передний объектив)
Промышленные применения

Тепловизионный модуль COIN1212 широко используется в мониторинге критически важной инфраструктуры, высокотехнологичном производстве, промышленном контроле, научных исследованиях и других передовых тепловизионных приложениях.

Наша линейка продуктов
  • Высокая чувствительность и отличная производительность с ведущими мировыми технологиями в инфракрасной промышленности
  • Доступны различные инфракрасные детекторы, включая неохлаждаемые и охлаждаемые ИК-детекторы различных форматов и размеров пикселей
  • Серийное производство для обеспечения быстрой доставки с тремя производственными линиями и годовой производственной мощностью до миллионов детекторов
Часто задаваемые вопросы
Как работает тепловой модуль?

Тепловой модуль обычно работает следующим образом:

  1. Инфракрасное обнаружение: Тепловой модуль содержит инфракрасный детектор, который улавливает электромагнитное излучение в инфракрасном диапазоне.
  2. Оптика: Инфракрасное излучение фокусируется на детекторе через оптическую систему, которая может включать линзу или массив зеркал.
  3. Усиление сигнала: Обнаруженный сигнал усиливается и оцифровывается электроникой внутри теплового модуля.
  4. Обработка изображений: Оцифрованный сигнал обрабатывается для получения теплового изображения, включая шумоподавление, повышение контрастности и цветовое картирование. Могут быть включены дополнительные функции, такие как измерение температуры.
  5. Отображение: Тепловое изображение отображается на экране, либо внутри теплового модуля, либо на внешнем устройстве.
