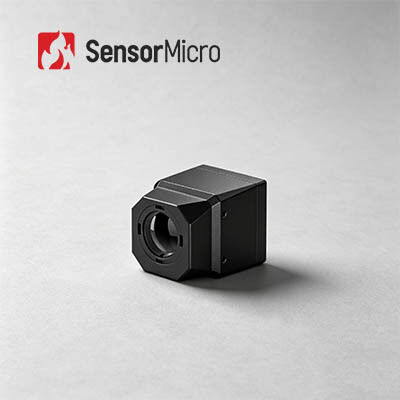

Легкое LWIR тепловое ядро камеры с разрешением 256×192 и 12μm пиксельного пича неохлажденный инфракрасный модуль камеры

  • Lightweight LWIR Thermal Camera Core with 256×192 Resolution and 12μm Pixel Pitch Uncooled Infrared Camera Module
Место происхождения Китай
Фирменное наименование SensorMicro
Сертификация ISO9001:2015; RoHS; Reach
Номер модели МИКО212
Количество мин заказа 1 ЧАСТЬ
Цена Возможен торг
Условия оплаты Т/Т
Подробная информация о продукте
Разрешение 256x192 Постоянное потребление энергии ≤550 мВт при 5 В, 23±3 ℃
Спектральный диапазон 8~14 мкм Шаг пикселя 12 мкм
NETD ≤30мК/Ф1,0/25℃ поле зрения 17,5°(Г)×13,2°(В)
Выделить

Облегченное ядр камеры LWIR термальное

,

ядр камеры детекторов 640x512 термальное

,

Модуль Uncooled ультракрасных детекторов термальный
Оставьте сообщение
Характер продукции
Легкий тепловизионный модуль LWIR с неохлаждаемым инфракрасным детектором 256x192/12 мкм
Тепловизионный модуль LWIR с неохлаждаемым инфракрасным детектором 256x192 12 мкм
Ультракомпактный неохлаждаемый тепловизионный модуль MICO212 представляет собой высокоинтегрированное решение для тепловизионной съемки, построенное на базе инфракрасного детектора с разрешением 256x192 и шагом пикселя 12 мкм, а также оптического объектива 10 мм с полем зрения 17,5°x13,2°. Интегрируя плату обработки изображений и высокопрочные конструктивные элементы в ультрамалом, легком корпусе, этот тепловизионный модуль обеспечивает стабильный аналоговый и цифровой видеовыход через интерфейсы CVSB, USB и MIPI. Благодаря низкому энергопотреблению, оптимизированным характеристикам SWaP (размер, вес и энергопотребление) и экономичной конструкции, он устраняет необходимость сложной вторичной разработки, сокращает циклы интеграции систем и эффективно снижает технические и стоимостные барьеры для различных проектов интеграции инфракрасных тепловизионных систем.
Основные характеристики
  • Экономичное решение для низкобюджетных задач
    • Оснащен разработанным собственными силами неохлаждаемым инфракрасным детектором 256x192/12 мкм, что обеспечивает явное ценовое преимущество
    • Интегрирован со специализированным ASIC-чипом для высокой энергоэффективности
  • Оптимизированная конструкция SWaP
    • Ультракомпактный размер: всего 22,2x22,2x28,4 мм (без объектива)
    • Легкий вес: всего 16±2 г
    • Низкое энергопотребление: 550 мВт
  • Простая разработка и быстрая интеграция
    • Обеспечивает нативный аналоговый или цифровой видеовыход, поддерживая стандарты CVSB/USB/MIPI — дополнительная разработка не требуется
    • Простота монтажа с минимальными усилиями по проектированию конструкции
Технические характеристики продукта
Модель MICO212
ИК-детектор Чувствительный материал: VOx
Разрешение: 256x192
Размер пикселя: 12 мкм
NETD: ≤30 мК/F1.0/25℃
Спектральный диапазон: 8~14 мкм
Оптический объектив Фокус/F#: 10 мм/F1.0-FF
Поле зрения: 17,5°(Г)x13,2°(В)
Диапазон обнаружения (8 пикселей): 99 м (человек ростом 5 футов 11 дюймов)
360 м (автомобиль 4x3 м)
Тип: Атермальный с фиксированным фокусом
Герметизация/покрытие первого объектива: IP67/HD
Обработка изображений Аналоговое видео: PAL (по умолчанию) / NTSC
Цифровое видео: USB
Время запуска: ≤6 с
Алгоритм изображения: NUC/3D/2D/DRC/EE/SFFC
Псевдоцвета: 11 типов - настраиваемые
Электрический интерфейс Стандартный внешний интерфейс: 3-контактный разъем (A1251-WV-S-3P) | 9-контактный разъем (A1251-WV-S-9P)
Видеоинтерфейс: CVBS | USB
Источник питания: DC: 5В~24В
Источник питания Напряжение питания: DC: 5В~24В
Стабильное энергопотребление: ≤550 мВт при 5 В, 23±3℃
Механические характеристики Размеры: ≤22,2 ммx22,2 ммx28,4 мм (ДxШxВ)
Вес: <16±2 г
Экологическая адаптивность Рабочая температура: -40℃~+70℃
Температура хранения: -45℃~+85℃
Влажность: 5%~95%, без конденсации
Вибрация: Случайная вибрация, 5,35 г среднеквадратичного значения, 3 оси
Удар: Полусинусоидальная волна, 40g/11 мс, 3 оси, 6 направлений
Сертификация: ROHS2.0/REACH
Промышленные применения
Тепловизионный модуль MICO212 применяется в областях термографии, видеонаблюдения, робототехники, интеллектуального оборудования, ADAS, пожаротушения и спасения и т.д.
Наши преимущества
  • Разнообразный портфель продуктов
  • Глубокая техническая экспертиза
  • Строгая проверка надежности гарантирует качество
  • Фокус на инновациях и практической реализации в области инфракрасного зондирования
  • Профессиональная техническая поддержка и услуги совместной разработки
Часто задаваемые вопросы
Сравнение охлаждаемых и неохлаждаемых технологий тепловизионной съемки
Когда охлаждаемый инфракрасный тепловой детектор работает, его криокулер сначала снижает собственную температуру, чтобы датчик имел более высокую чувствительность, более высокую точность, меньшую погрешность и более широкий диапазон температур обнаружения при обнаружении цели. Благодаря высокой точности, малой погрешности и высокой чувствительности охлаждаемая тепловизионная камера обеспечивает более надежные результаты обнаружения. В то время как с этой точки зрения неохлаждаемые инфракрасные тепловые датчики не могут достичь такого стандарта, особенно неравномерность неохлаждаемой инфракрасной матрицы фокальной плоскости оказывает большое влияние на погрешность измерения.
