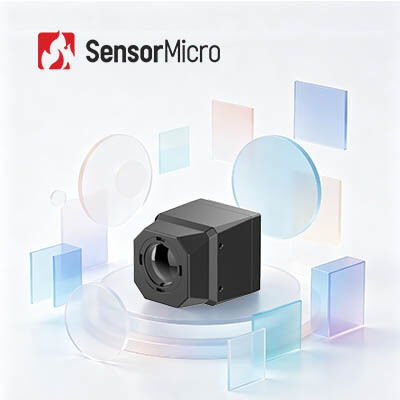

Тепловизионный модуль LWIR с разрешением 256×192 и шагом пикселя 12 мкм для сверхкомпактных систем умной безопасности

  • LWIR Thermal Camera Core with 256×192 Resolution and 12μm Pixel Pitch for Ultra-Compact Smart Security
Место происхождения Китай
Фирменное наименование SensorMicro
Сертификация ISO9001:2015; RoHS; Reach
Номер модели МИКО212
Количество мин заказа 1 ЧАСТЬ
Цена Возможен торг
Условия оплаты Т/Т
Подробная информация о продукте
Разрешение 256×192 Потребляемая мощность ≤550 мВт при 5 В
Спектральный диапазон 8~14 мкм Шаг пикселя 12 мкм
NETD ≤30мК/Ф1,0/25℃ Напряжение питания постоянный ток: 5 В ~ 24 В
Выделить

Ядр камеры термического изображения LWIR

,

640x512 ядр камеры детекторов LWIR

,

ядр камеры детекторов 12uM термальное
Оставьте сообщение
Характер продукции
Ядро тепловой камеры LWIR с инфракрасным детектором 256 × 192 12 мкм для умной безопасности
Обзор продукции

Ультракомпактное инфракрасное ядро камеры MICO212 включает в себя инфракрасный детектор разрешения 256×192, оптический объектив 10 мм (FOV: 17,5°×13,2°), панель обработки изображений и высокопрочные структурные компоненты.Он передает аналоговое или цифровое видео на бэкэнд-платформы, значительно сокращая циклы интеграции, предлагая экономически эффективное решение для термоизображения.

Основные особенности
  • Эффективное решение:Оснащенный самостоятельно разработанным инфракрасным детектором 256×192/12μm и специальным чипом ASIC для повышения энергоэффективности
  • Оптимизированный дизайн SWaP:Ультракомпактный размер (22,2×22,2×28,4 мм без объектива), легкий вес (16±2 г), низкое потребление энергии (550 мВт)
  • Легкая разработка и быстрая интеграция:Нативный аналоговый или цифровой видеовыход, поддерживающий стандарты CVSB/USB/MIPI с минимальными структурными затратами на проектирование
Спецификации продукции
Модель MICO212
ИК-детектор Чувствительный материал: VOx
Разрешение: 256×192
Размер пикселя: 12μm
NETD: ≤ 30mK/F1.0/25°C
Спектральная реакция: 8~14μm
Оптические линзы Фокус/F#: 10 мм/F1.0-FF
FOV: 17,5° ((H) × 13,2° ((V)
Дальность обнаружения (8 пикселей): 99 м (человек), 360 м (транспортное средство)
Тип: фиксированный фокус атермальный
Первое уплотнение/покрытие линзы: IP67/HD
Обработка изображений Аналоговое видео: PAL (по умолчанию) / NTSC
Цифровое видео: USB
Время запуска: ≤ 6 с
Алгоритм изображения: NUC/3D/2D/DRC/EE/SFFC
Электрический интерфейс Стандартный внешний интерфейс: 3PIN (A1251-WV-S-3P)
Интерфейс видео: CVBS.
Силовое питание Напряжение питания: постоянный ток: 5V ~ 24V
Постоянное потребление энергии: ≤ 550 мВт @ 5 В, 23±3°С
Механические Размер: ≤22,2 мм×22,2 мм×28,4 мм (L×W×H)
Масса: < 16 ± 2 г
Приспособимость к окружающей среде Рабочая температура: -40°C~+70°C
Температура хранения: -45°C+85°C
Влажность воздуха: 5% ~ 95%, неконденсирующая
Вибрация: случайная вибрация, 5,35 грамм, 3-ося
Удар: половинная синусная волна, 40 г / 11 мс, 3 оси, 6 направлений
Сертификация ROHS2.0/REACH
Промышленное применение

Термография, мониторинг безопасности, роботы, интеллектуальное оборудование, ADAS, пожарная и спасательная служба

Наши преимущества
  • Встроенные технологии инфракрасных детекторов:8-дюймовые 0,11 мкм VOx неохлажденные, 8-дюймовые 0,5 мкм MCT охлажденные, 8-дюймовые 0,5 мкм T2SL охлажденные инфракрасные детекторы
  • Производственные мощности:6 миллионов самостоятельно разработанных инфракрасных детекторов в год
  • Производственные мощности:30Объект по производству полупроводников площадью 1000 м2 с площадью чистых помещений 20 000 м2
Часто задаваемые вопросы
Рабочий принцип оптической газовой визуализации

Оптическая газовая визуализация - это инфракрасная технология, которая визуализирует невидимые промышленные газы.Инфракрасные тепловые камеры преобразуют это излучение в видимые изображения на основе температурных или радиационных различий.

Поглощение газа на определенных длинах волн создает различия излучения между газом и фоном.Инфракрасные детекторы обнаружения утечки газа с узкополосными фильтрами получают инфракрасные полосы вблизи пиков поглощения газа, преобразуя газ в видимые изображения через различия излучения.

Камеры оптической визуализации газа быстро обнаруживают утечки газа без остановки производственных линий, выявляя различия в излучении и визуализируя присутствие газа, чтобы точно определить источники утечки.
