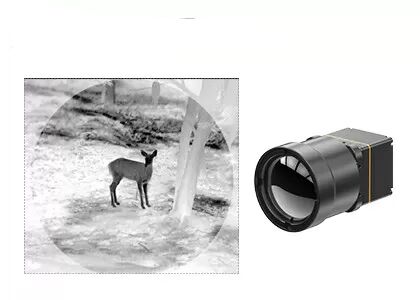

Ясное ядр камеры термического изображения LWIR с детекторами 640x512 12μM ультракрасными

Модуль термического изображения ЛВИР с ультракрасными детекторами 640кс512 12мкМ для на открытом воздухе

Тепловой модуль TWIN612 — это новый продукт, разработанный SensorMicro. Он оснащен неохлаждаемым инфракрасным детектором в керамическом корпусе размером 640×512/12 мкм. При типичном NETD<40мк термомодуль TWIN612 может отображать более четкое, четкое и детальное изображение.

Благодаря диапазону измерения температуры -20℃~150℃/0~550℃, точности ±2℃ или ±2% и частоте кадров до 30 Гц тепловизионный модуль гарантирует плавное тепловое изображение и точное измерение температуры.

Тепловой модуль TWIN612 обладает преимуществами компактного дизайна, легкого веса и энергопотребления всего 0,8 Вт. Благодаря усовершенствованным алгоритмам изображения и функции измерения температуры тепловизионный модуль TWIN612 обеспечивает более стабильные изображения и точную температуру.

Процесс керамической упаковки аналогичен металлической упаковке, которая представляет собой зрелую технологию упаковки с инфракрасным детектором. По сравнению с металлической упаковкой объем и вес упакованного детектора значительно уменьшатся. Таким образом, тепловой модуль TWIN612 может применяться в отраслях, где предъявляются строгие требования к размеру, весу и энергопотреблению.

- Мини-размер: 25,4×25,4×35 мм.
- Легкий вес: 25 г
- Типичный NETD<40мк
- Четкое и четкое тепловизионное изображение
- Типичное энергопотребление всего 0,8 Вт.


Тепловизионный модуль TWIN612/R применяется в области термографии, мониторинга безопасности, полезной нагрузки, роботов, интеллектуального оборудования, ADAS, пожаротушения и спасения.


1. Принцип работы оптической визуализации газа

Оптическая визуализация газа — это своего рода инфракрасная технология, позволяющая видеть невидимые промышленные газы.

Все объекты в природе, температура которых выше абсолютного нуля (-273,15°С), могут излучать инфракрасное излучение. Интенсивность инфракрасного излучения зависит от температуры объекта. Инфракрасная тепловизионная камера преобразует невидимое инфракрасное излучение в видимое инфракрасное изображение в соответствии с разницей температур или разницей излучения между целью и фоном или между различными частями цели.

После поглощения инфракрасного излучения определенных длин волн возникает разница в инфракрасном излучении между газом и фоном.

Инфракрасный детектор утечки газа со встроенным узкополосным фильтром принимает только инфракрасный диапазон вблизи пика инфракрасного поглощения газа и может преобразовывать газ в видимые инфракрасные изображения за счет разницы излучения между газом и фоном.

Оптическая камера визуализации газа может быстро обнаружить газ без временной остановки производственной линии, определяя разницу инфракрасного излучения между газом и фоном и визуализируя газ, существует ли утечка, и точно определять местонахождение источника утечки.
