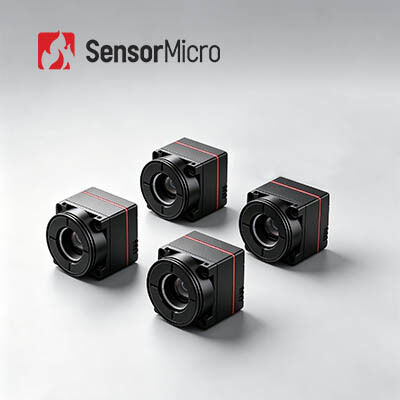

Ядро тепловой камеры, не охлажденной оксидом ванадия, с разрешением 640x512 и пиксельной шириной 12 мкм при расходе энергии 0,5 Вт
| Место происхождения | Ухань, провинция Хубэй, Китай |
|---|---|
| Фирменное наименование | SensorMicro |
| Сертификация | ISO9001:2015; RoHS; Reach |
| Номер модели | iTL612 Про |
| Количество мин заказа | 1 часть |
| Цена | Возможен торг |
| Условия оплаты | Т/Т |
Подробная информация о продукте
| Разрешение | 640x512 | Частота кадров | 25/30 Гц/50 Гц |
|---|---|---|---|
| Потребляемая мощность | 0,5 Вт | Типичный NETD | ≤40мК |
| Спектральный диапазон | 8~14 мкм | Шаг пикселя | 12 мкм |
| Выделить | Ядр камеры Uncooled трутня термальное,Камера трутня окиси ванадия термальная,Ядр камеры крошечного размера термальное |
||
Характер продукции
Микроболометрический тепловизионный модуль Vanadium Oxide Tiny Size 640x512/12μm 30Hz
Обзор продукта
Ультраминиатюрный инфракрасный модуль iTL612Pro оснащен детектором размером 640*512/12μm, изготовленным по технологии wafer-level, и имеет сверхкомпактную конструкцию. С поперечным сечением всего 17,3*17,3 мм и общим весом всего 13,7 г он переопределяет отраслевые стандарты SWaP (размер, вес и энергопотребление). Обеспечивая высококачественное тепловое изображение и поддерживая различные конфигурации SDK, он достигает экстремальной миниатюризации основных компонентов, точно удовлетворяя строгие требования компактных инфракрасных систем в отношении структурной нагрузки, системной интеграции и итеративной разработки.
Основные характеристики
- Непревзойденная легкость и минимальная нагрузка
- Ультраминиатюрный размер: 17,3*17,3*23,4 мм (включая объектив 9,1 мм)
- Ультралегкий: 13,7±0,5 г (включая объектив 9,1 мм)
- Сверхнизкое энергопотребление: всего 0,5 Вт
- Основной FPA с четким изображением
- Разрешение 640x512 для широкой интеграции
- Улучшенная четкость изображения: множество новых алгоритмов обработки изображений для повышения качества
- Простая разработка и бесшовная интеграция
- Доступны различные варианты объективов для различных сценариев применения
- Поддерживает несколько интерфейсов вывода изображения: DVP8, LVDS, MIPI, USB 2.0 и BT.656
- Вывод данных RAW/YUV/Matrix-TEMP с управлением через последовательный порт
Технические характеристики продукта
| Модель | iTL612Pro |
|---|---|
| Индикаторы ИК-детекторов | |
| Чувствительный материал | VOx |
| Разрешение | 640*512 |
| Размер пикселя | 12μm |
| Спектральный отклик | 8μm ~ 14μm |
| Типичный NETD | ≤40mK |
| Обработка изображений | |
| Частота кадров | 25/30 Гц/50 Гц |
| Время запуска | ≤5с |
| Цифровое видео | RAW/YUV/Matrix-TEMP |
| Алгоритм изображения | NUC/3DNR/DNS/DRC/EE |
| Отображение изображений | 10 (черное горячее/белое горячее/псевдоцвет) |
| Программное обеспечение для ПК | |
| Инфракрасный модуль | Управление модулем и отображение видео |
| Электрические характеристики | |
| Стандартный внешний интерфейс | 30-контактный интерфейс HRS: DF40C-30DP-0.4V(51) |
| Внешний интерфейс MIPI | 34-контактный разъем Panasonic: AXE634124 |
| Интерфейс связи | TTL-232/USB2.0 |
| Интерфейс цифрового видео | DVP8/LVDS/MIPI/USB2.0/BT.656 |
| Напряжение питания | 4.2-5.5V |
| Типичное энергопотребление | 0.5W |
| Измерение температуры | |
| Рабочая температура | -10℃~+50℃ |
| Диапазон измерения температуры | / |
| Точность измерения температуры | / |
| Частичное измерение температуры | / |
| SDK | / |
| Механические характеристики | |
| Размер (включая объектив) | 17,3*17,3*23,4 (объектив 9,1 мм) 17,3*17,3*30,2 (объектив 13 мм) 17,3*17,3*38 (объектив 25 мм) 17,3*17,3*54 (объектив 45 мм) |
| Вес (включая объектив) | 13,7±0,5 г (объектив 9,1 мм) 20±0,5 г (объектив 13 мм) 27,3±0,5 г (объектив 25 мм) 51±0,5 г (объектив 45 мм) |
| Адаптивность к окружающей среде | |
| Рабочая температура | -40℃~+70℃ |
| Температура хранения | -45℃~+85℃ |
| Влажность | 5%~95%, без конденсации |
| Вибрация | Синусоидальная вибрация, частота: 10 Гц ~ 150 Гц ~ 10 Гц, пиковое значение: 0,15 мм, осевое направление: X, время выдержки: 8 мин/ось, циклы: 2 раза |
| Удар | Полусинусоидальная волна, 30 г/11 мс, направление удара ось X, 3 раза |
| Сертификация | ROHS2.0/REACH |
| Оптический объектив | Фиксированный фокус атермальный: 9,1/13/25/45 мм |
Промышленные применения
Тепловизионный модуль iTL612 Pro может использоваться в таких областях, как пожаротушение лесов, техническое обслуживание электросетей, инспекция фотоэлектрических установок, видеонаблюдение, носимые устройства, портативные устройства и т. д.
Наша линейка продуктов
- Высокая чувствительность и отличная производительность
- Передовые технологии в инфракрасной индустрии
- Доступны различные инфракрасные детекторы - как неохлаждаемые, так и охлаждаемые ИК-детекторы различных форматов и размеров пикселей
- Массовое производство для обеспечения быстрой доставки - три производственные линии с годовой производственной мощностью до миллионов детекторов
Часто задаваемые вопросы
1. О инфракрасном детекторе с керамической упаковкой
Процесс керамической упаковки аналогичен металлической упаковке, что является зрелой технологией упаковки инфракрасных детекторов. По сравнению с металлической упаковкой объем и вес упакованного детектора значительно уменьшаются. Для керамической упаковки его схема считывания имеет функцию саморегулируемой рабочей температуры и не требует стабилизации TEC.
2. Упаковка на уровне пластины
Упаковка на уровне пластины, также известная как упаковка размером с пластину, стала важной частью передовой технологии упаковки в полупроводниковой промышленности. Упаковка на уровне пластины (WLP) — это процесс завершения высоко вакуумной упаковки непосредственно на всей MEMS-пластине, затем нанесения меток и разрезания для изготовления одного инфракрасного детектора. Он выполняет большинство или все процедуры упаковки и тестирования непосредственно на пластине ИК-детектора перед резкой. Это улучшенный корпус размером с чип, который отвечает требованиям малого размера, легкого веса, портативности, удобства переноски, низкой цены и высокой эффективности производства.
