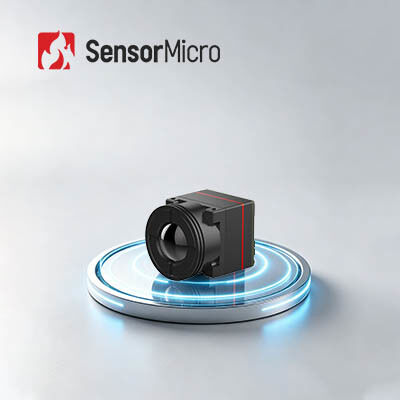

Компактный и легкий дизайн неохлажденный инфракрасный фотоаппарат с разрешением 640x512 и пиксельной отдачей 12 мкм

  • Compact & Lightweight Design Uncooled Infrared Camera Core with 640x512 Resolution and 12μm Pixel Pitch
  • Compact & Lightweight Design Uncooled Infrared Camera Core with 640x512 Resolution and 12μm Pixel Pitch
Место происхождения Ухань, провинция Хубэй, Китай
Фирменное наименование SensorMicro
Сертификация ISO9001:2015; RoHS; Reach
Номер модели iTL612 Про
Количество мин заказа 1 часть
Цена Возможен торг
Условия оплаты Л/К, Т/Т
Подробная информация о продукте
Разрешение 640x512 Частота кадров 25/30 Гц/50 Гц
Спектральный диапазон 8~14 мкм Потребляемая мощность 0,5 Вт
Типичный NETD ≤40мК Шаг пикселя 12 мкм
Выделить

Камера цифров видео- Uncooled ультракрасная

,

Uncooled ультракрасная камера 640x512

,

Uncooled ультракрасное ядр 12um камеры
Оставьте сообщение
Характер продукции
Компактный и легкий дизайн неохлаждаемой инфракрасной камеры 640x512 12 мкм
Переопределяя промышленные стандарты SWaP для миниатюрных тепловизионных модулей, ультраминиатюрный инфракрасный модуль камеры iTL612Pro достигает идеального баланса между сверхкомпактным размером, сверхлегким весом, низким энергопотреблением и высококачественным изображением. Созданный на основе высокопроизводительного детектора 640*512/12 мкм на уровне пластины и улучшенных алгоритмов оптимизации изображений, он обеспечивает профессиональное качество тепловизионной съемки, значительно превосходящее продукты того же размера.
Преодолевая ограничения по размеру и весу традиционных инфракрасных модулей, его квадратное сечение 17,3 мм и сверхлегкий корпус весом 13,7 г значительно снижают барьеры при сборке системы и структурную нагрузку. В сочетании со сверхнизким энергопотреблением и высокорасширяемыми интерфейсами разработки он позволяет предприятиям создавать более портативные, миниатюрные и высокоэффективные инфракрасные тепловизионные продукты, охватывающие различные промышленные и коммерческие области применения.
Основные характеристики
Непревзойденная легкость и минимальная нагрузка
  • Ультраминиатюрный размер: 17,3*17,3*23,4 мм (включая объектив 9,1 мм)
  • Сверхлегкий вес: 13,7±0,5 г (включая объектив 9,1 мм)
  • Сверхнизкое энергопотребление: до 0,5 Вт
Основной FPA с четким изображением
  • Разрешение 640x512 для широкой интеграции
  • Улучшенная четкость изображения: несколько алгоритмов нового поколения для повышения качества изображения
Простая разработка и бесшовная интеграция
  • Доступны различные варианты объективов для различных сценариев применения
  • Поддерживает несколько интерфейсов вывода изображения: DVP8, LVDS, MIPI, USB 2.0 и BT.656
  • Вывод данных RAW/YUV/Matrix-TEMP с управлением через последовательный порт
Технические характеристики продукта
Модель iTL612Pro
Индикаторы ИК-детекторов
Чувствительный материал VOx
Разрешение 640*512
Размер пикселя 12 мкм
Спектральный отклик 8 мкм ~ 14 мкм
Типичный NETD ≤40 мК
Обработка изображений
Частота цифрового кадра 25/30 кадров в секунду/50 кадров в секунду
Время запуска ≤5 с
Цифровое видео RAW/YUV/Matrix-TEMP
Алгоритм изображения NUC/3DNR/DNS/DRC/EE
Отображение изображений 10 (черное горячее/белое горячее/псевдоцвета)
Электрические параметры
Стандартный внешний интерфейс 30-контактный интерфейс HRS: DF40C-30DP-0.4V(51)
Внешний интерфейс MIPI 34-контактный разъем Panasonic: AXE634124
Интерфейс связи TTL-232/USB2.0
Интерфейс цифрового видео DVP8/LVDS/MIPI/USB2.0/BT.656
Напряжение питания 4,2-5,5 В
Типичное энергопотребление 0,5 Вт
Механические параметры
Размер (включая объектив) 17,3*17,3*23,4 (объектив 9,1 мм)
17,3*17,3*30,2 (объектив 13 мм)
17,3*17,3*38 (объектив 25 мм)
17,3*17,3*54 (объектив 45 мм)
Вес (включая объектив) 13,7±0,5 г (объектив 9,1 мм)
20±0,5 г (объектив 13 мм)
27,3±0,5 г (объектив 25 мм)
51±0,5 г (объектив 45 мм)
Экологическая адаптивность
Рабочая температура -40℃~+70℃
Температура хранения -45℃~+85℃
Влажность 5%~95%, без конденсации
Вибрация Синусоидальная вибрация, частота: 10 Гц ~ 150 Гц ~ 10 Гц, пиковое значение: 0,15 мм, осевое направление: X, время выдержки: 8 мин/ось, циклы: 2 раза
Удар Полусинусоидальная волна, 30g/11ms, направление удара ось X, 3 раза
Сертификация ROHS2.0/REACH
Оптический объектив Фиксированный фокус атермальный: 9,1/13/25/45 мм
Промышленные применения
Тепловизионный модуль iTL612 Pro может использоваться в таких областях, как лесопожарная охрана, техническое обслуживание электрооборудования, инспекция фотоэлектрических систем, видеонаблюдение, носимые устройства, портативные устройства и т. д.
О нас
Наше видение: Расширять границы сенсорных технологий и трансформировать способы взаимодействия людей с окружающим миром.
Наша миссия: Использовать мощь технологии инфракрасного зондирования для преобразования отраслей по всему миру, обеспечивая более разумные решения, более безопасную среду и более связанное будущее.
Наша ценность: Создавать передовые инфракрасные технологии, которые делают мир лучше.
Часто задаваемые вопросы
1. Каковы преимущества неохлаждаемых инфракрасных детекторов?
Неохлаждаемый инфракрасный детектор фокальной плоскости не требует охлаждающего устройства, он может работать при комнатной температуре и обладает преимуществами быстрого запуска, низкого энергопотребления, малого размера, легкого веса, длительного срока службы, низкой стоимости и т. д.
2. Каковы ключевые соображения при выборе инфракрасного детектора / тепловизионного модуля для вашего приложения?
• Разрешение детектора
• Размер пикселя
• NETD
• Качество изображения
• Варианты объективов
• Энергопотребление
• Размер и вес
• Механический и электрический интерфейс
• Бюджет
3. Что такое разрешение инфракрасного детектора?
Это количество пикселей тепловизионного изображения. Более высокое разрешение означает больше точек наблюдения и измерения температуры, таким образом, более мелкие объекты на большем расстоянии могут быть наблюдаемы и измеряемы. Обычно разрешение инфракрасной тепловизионной съемки варьируется от 256x192, 384x288, 640x512, 800x600, 1024x768, 1280x1024 и т. д. С более высоким разрешением стоимость детектора будет выше.
4. Поле зрения (FOV)
Относится к двумерному полю зрения объектного пространства, наблюдаемого оптической системой инфракрасного тепловизора. Принимая в качестве примера горизонтальное поле зрения, предполагая, что размер массива детектора A*B, размер пикселя d, а фокусное расстояние объектива f, то горизонтальный угол поля зрения θ=2*acrtan (A*d/2f). После выбора массива детектора и размера пикселя, поле зрения изменяется только с фокусным расстоянием оптической системы: с большим фокусным расстоянием поле зрения будет уже; с меньшим фокусным расстоянием поле зрения будет шире.
