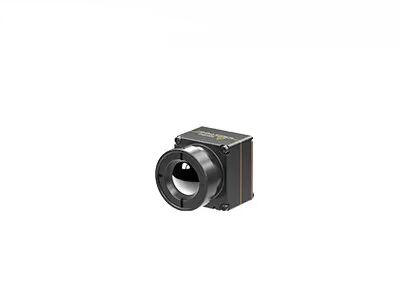

DVP LVDS USB2.0 взаимодействует Uncooled ультракрасное ядр 640x512 12um камеры
Свяжитесь я бесплатно образцы и талоны.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xРазрешение | 640x512 | Расход энергии | 0,7 Вт |
---|---|---|---|
Спектральный диапазон | 8~14 мкм | Тангаж пиксела | 12 мкм |
Типичное NETD | ≤40мк | Частота кадров | 30 Гц |
Высокий свет | Uncooled ультракрасная камера USB2.0,Uncooled ультракрасная камера 12um,Ядр 640x512 камеры DVP ультракрасное |
Ядр 640x512 12um камеры крошечного размера Uncooled ультракрасное для полезных нагрузок UAV
Как ведущий изготовитель охлаженных uncooled ультракрасных детекторов & термальных модулей, глобальная технология разрабатывает крошечный размер и облегченное ультракрасное ядр iTL612R термического изображения Pro, которое компактная версия ультракрасного ядра iTL612R камеры.
Полно ориентированный для обмена-C (размер-вес-и издержек электроэнергии), размер и вес ядра камеры iTL612R Pro ультракрасного уже на передовой линии в индустрии. Самый лучший выбор для клиентов которые имеют ограничить требования на размере и весе интегрируя их собственных трутней.
Обеспечивающ 640×512/12μm само-разработанный на уровне вафл ультракрасный детектор, ранг IP67 предохранения от объектива, версию измерения воображения и температуры, и различные решения SDK, модуль iTL612R Pro термальный отвечает для того чтобы разметить ограничения с более небольшим размером и более светлым весом, достигает более длинного времени работы от батарей с более низким расходом энергии, преодолевает проблемы интеграции в поле бытовой электроники, и обеспечивает больше решений для компактных и портативных продуктов.
Оно специально начато для поля предвестникового обслуживания, фотовольтайческого осмотра, охраны окружающей среды, научного исследования, воздушного фотографирования, полицейского расследования, гуманитарной помощи & спасения, предохранения лесного пожара, городской безопасности etc.
Компактный & облегченный дизайн
• Размер: 17mm×17mm×22mm (с объективом 9.1mm)
• Вес: 13g (с объективом 9.1mm)
• Расход энергии как низко как 0.7W
Ясное изображение & точная радиометрия
• Совершенно новый алгоритм процесса изображения: NUC/3DNR/DNS/DRC/EE
• Поддержка Windows/Linux/ARM SDK
• Поддержка измерение региональных, пункта & изотермы температуры
Различные интерфейсы для легкой интеграции
• DVP/LVDS/USB2.0 интерфейсы, вывод данных изображения RAW/YUV, управление серийной гавани
Модель | iTL612R Pro |
Представление детектора инфракрасн | |
Чувствительный материал | Окись ванадия |
Разрешение | 640×512 |
Размер пиксела | 12μm |
Спектральный ряд | 8~14μm |
Типичное NETD | ≤40mk |
Обработка изображений | |
Частота кадров | 30Hz |
Время запуска | 5s |
Видео цифров | RAW/YUV/BT656 |
Алгоритм изображения | коррекция Не-единообразия (NUC) уменьшение шума 3D (3DNR) Де-шум (DNS) Обжатие динамического диапазона (DRC) Повышение края (EE) |
Показ изображения | Черный горячий/белый горячий/псевдо цвет |
Программное обеспечение ПК | |
ICC программное обеспечение | Управление & видео-дисплей модуля |
Электротехнические условия | |
Стандартный внешний интерфейс | 30Pin_HOURS: DF40C-30DP-0.4V (51), (ЧАСЫ, мужчина) |
Доска расширения USB | Тип-C |
Интерфейс связи | RS232-TTL/USB2.0 |
Интерфейс цифров видео- | CMOS8/USB2.0 |
Подача напряжения | 4.0-5.0V V VDC |
Типичный расход энергии | 0.7W |
Измерение температуры | |
Температурная амплитуда рабочей температуры | -10°C~+50°C |
Ряд измерения температуры | -20°C~+150°C, 0°C~550°C; Изготовление на заказ и расширение поддержки |
Точность измерения температуры | Большой ±2°C или ±2% (@23℃±3℃) |
Региональное измерение температуры | Максимум, минимум и средняя величина поддержки температуры выхода региональной |
SDK | Поддержка Windows/Linux/ARM; Достигните анализа и преобразования видеопотока от серого цвета к температуре |
Физические характеристики | |
Размер (mm) | 17×17×22 (с объективом 9.1mm) |
Вес | 13g (с объективом 9.1mm) |
Экологическая приспособляемостьь | |
Рабочая температура | -40°C~+70°C |
Температура хранения | -45°C~+85°C |
Влажность | 5%~95%, Не-конденсирующ |
Вибрация | 5.35grms, ось 3 |
Удар | волна Полу-синуса, 40g/11ms, 3 направление оси 6 |
Сертификаты | ROHS2.0/REACH |
Оптика | |
Опционный объектив | Фиксированный фокус Athermal: 9.1mm |
Модуль термического изображения iTL612R Pro можно интегрировать в полезные нагрузки UAV и пригодные для носки приборы так, что широко использует в полях предвестникового обслуживания, фотовольтайческого осмотра, охраны окружающей среды, научного исследования, воздушного фотографирования, полицейского расследования, сброса & спасения, предохранения лесного пожара, городской безопасности etc.
1. Что преимущества ультракрасной термографии?
Для теста без разрушения, оно простой испытать и быстрый к ответу без повреждения, которое результаты в сохраняя ценах, увеличивая эффективности работы, уменьшающ силу человека и обесценивание оборудования.
Для медицинской термографии, оно очень эффективный найти спрятанные проблемы в человеческом теле, сейфе 100% без радиации и боли, которая идеальный инструмент для предыдущего скрининга здоровья.
2. Что ряд DRI?
Оно середины измерять расстояние на котором ультракрасный детектор может произвести изображение специфической цели и может быть разделен в ряд обнаружения, ряд опознавания, ряд идентификации.
D (обнаружение): способность различить объект от предпосылки
R (опознавание): способность расклассифицировать класс объекта (животный, человеческий, корабль, шлюпка…)
Я (идентификация): способность описать объект в деталях (человеке со шляпой, оленем, виллисом…)
Согласно критери по Джонсона, когда вероятность детали цели видимая на расстоянии DRI 50%, линия пары минимального количества цели 1:3: 6 (или 1:4: 8), и соответствуя минимальное количество из пикселов 2:6: 12 (или 2:8: 16).
Высказывать предположение о том, что диаметр цели h, фокусное расстояние f, размер пиксела d, и пары количества линий n, тогда расстояние L=H×f/взгляда (2n×d)
