Ультра компактный 640x512 Разрешение 12μm Пиксельная высота Неохлажденная инфракрасная камера с энергопотреблением 0,5 Вт для носимых устройств
| Место происхождения | Ухань, провинция Хубэй, Китай |
|---|---|
| Фирменное наименование | SensorMicro |
| Сертификация | ISO9001:2015; RoHS; Reach |
| Номер модели | iTL612 Про |
| Количество мин заказа | 1 часть |
| Цена | Возможен торг |
| Условия оплаты | Т/Т |
Подробная информация о продукте
| Частота кадров | 25/30 Гц/50 Гц | Разрешение | 640x512 |
|---|---|---|---|
| Потребляемая мощность | 0,5 Вт | Типичный NETD | ≤40мК |
| Спектральный диапазон | 8~14 мкм | Шаг пикселя | 12 мкм |
| Выделить | Uncooled ультракрасная камера USB2.0,Uncooled ультракрасная камера 12um,Ядр 640x512 камеры DVP ультракрасное |
||
Характер продукции
Ультракомпактная неохлаждаемая инфракрасная камера с ядром 640x512 12 мкм для носимых устройств
Обзор продукта

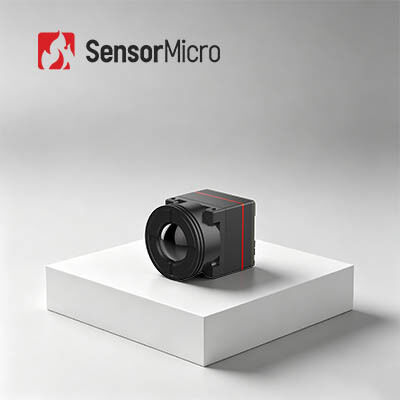

Ядро инфракрасной камеры iTL612Pro, разработанное с учетом предельной миниатюризации и высокой надежности, включает в себя первоклассный детектор FPA на уровне пластины 640×512/12 мкм и алгоритмы обработки изображений нового поколения для повышения общей четкости и стабильности изображения.
Благодаря сверхкомпактному размеру (17,3×17,3×23,4 мм) и легкому корпусу (13,7±0,5 г) модуль сводит к минимуму структурную нагрузку на интегрированные устройства. Благодаря сверхнизкой мощности 0,5 Вт он идеально подходит для портативных встраиваемых систем и батарейного питания.
Совместимое с несколькими конфигурациями объективов ядро поддерживает комплексные варианты вывода, включая интерфейсы DVP8, LVDS, MIPI, USB 2.0 и BT.656, а также вывод данных RAW, YUV и Matrix-TEMP с управлением через последовательный порт, обеспечивая полную техническую поддержку для индивидуальной итерации системы и промышленной интеграции.
Основные характеристики
- Компактный и легкий дизайн- Размер: 17×17×22 мм (с объективом 9,1 мм), Вес: 13 г (с объективом 9,1 мм), Потребляемая мощность всего 0,7 Вт.
- Четкое изображение и точная радиометрия- Совершенно новый алгоритм обработки изображений: NUC/3DNR/DNS/DRC/EE, поддержка Windows/Linux/ARM SDK, поддержка региональных, точечных и изотермических измерений температуры.
- Различные интерфейсы для легкой интеграции-Интерфейсы DVP/LVDS/USB2.0, вывод данных изображения RAW/YUV, управление последовательным портом
Технические характеристики продукта
| Модель | iTL612Pro |
|---|---|
| Индикаторы ИК-детекторов | |
| Чувствительный материал | голосовая связь |
| Разрешение | 640×512 |
| Размер пикселя | 12 мкм |
| Спектральный отклик | 8 мкм ~ 14 мкм |
| Типичный NETD | ≤40мК |
| Обработка изображений | |
| Цифровая частота кадров | 25/30 Гц/50 Гц |
| Время запуска | ≤5 с |
| Цифровое видео | RAW/YUV/Матрица-TEMP |
| Алгоритм изображения | NUC/3DNR/DNS/ДРК/ЕЕ |
| Отображение изображения | 10 (горячий черный/горячий белый/псевдоцвет) |
| Программное обеспечение для ПК | |
| Инфракрасный модуль | Управление модулем и отображение видео |
| Электрический | |
| Стандартный внешний интерфейс | Интерфейс 30Pin_HRS: DF40C-30DP-0,4 В (51) |
| Внешний интерфейс MIPI | Интерфейс разъема 34Pin_Panasonic: AXE634124 |
| Коммуникационный интерфейс | ТТЛ-232/USB2.0 |
| Цифровой видеоинтерфейс | ДВП8/ЛВДС/МИПИ/USB2.0/БТ.656 |
| Напряжение питания | 4,2-5,5 В |
| Типичное энергопотребление | 0,5 Вт |
| Измерение температуры | |
| Рабочая температура | -10℃~+50℃ |
| Диапазон измерения температуры | / |
| Точность измерения температуры | / |
| Частичное измерение температуры | / |
| SDK | / |
| Механический | |
| Размер (включая объектив) | 17,3×17,3×23,4 (объектив 9,1 мм) 17,3×17,3×30,2 (объектив 13 мм) 17,3×17,3×38 (объектив 25 мм) 17,3×17,3×54 (объектив 45 мм) |
| Вес (включая объектив) | 13,7±0,5 г (объектив 9,1 мм) 20±0,5 г (объектив 13 мм) 27,3±0,5 г (объектив 25 мм) 51±0,5 г (объектив 45 мм) |
| Экологическая адаптивность | |
| Рабочая температура | -40℃~+70℃ |
| Температура хранения | -45℃~+85℃ |
| Влажность | 5%~95%, без конденсации |
| Вибрация | Синусоидальная вибрация, частота: 10 Гц ~ 150 Гц ~ 10 Гц, пиковое значение: 0,15 мм, осевое направление: X, время выдержки: 8 минут на ось, циклы: 2 раза |
| Влияние | Полусинусоидальная волна, 30 г/11 мс, направление удара по оси X, 3 раза |
| Сертификация | ROHS2.0/ДОСТИГАЕМОСТЬ |
| Оптическая линза | Атермальный объектив с фиксированным фокусом: 9,1/13/25/45 мм |
Промышленное применение
Тепловизионный модуль iTL612 Pro можно использовать в областях тушения лесных пожаров, технического обслуживания электроснабжения, фотоэлектрического контроля, мониторинга безопасности, портативных устройств и т. д.
Портфель продуктов
Разнообразный портфель продуктов- Широкий спектр форматов продуктов, включая инфракрасные детекторы, ядра камер и модули для удовлетворения различных требований к интеграции.
Богатое разнообразие продуктов- Несколько комбинаций разрешения матрицы, размеров пикселей, диапазонов волн и опций линз обеспечивают большую гибкость для разнообразных приложений.
Выдающаяся производительность- Четкое изображение, компактный размер, низкое энергопотребление, высокая чувствительность и высокая надежность - созданы для работы в широком диапазоне экологических проблем.
Простая интеграция- Множество вариантов интерфейса упрощают интеграцию и обеспечивают быструю разработку в различных областях применения.
Часто задаваемые вопросы
Каковы преимущества инфракрасной термографии?
Для неразрушающего контроля:Простота тестирования и быстрое реагирование без повреждений, что приводит к экономии затрат, повышению эффективности работы, снижению износа рабочей силы и оборудования.
Для медицинской термографии:Очень эффективен для обнаружения скрытых проблем в организме человека, на 100% безопасен, без радиации и боли, что является идеальным инструментом для раннего медицинского обследования.
Что такое диапазон DRI?
Диапазон DRI — это средство измерения расстояния, на котором инфракрасный детектор может создать изображение конкретной цели, и его можно разделить на дальность обнаружения, дальность распознавания и дальность идентификации.
D (Обнаружение):Умение отличать объект от фона
Р (Признание):Возможность классифицировать класс объекта (животное, человек, транспортное средство, лодка…)
Я (Идентификация):Умение подробно описать объект (человек в шляпе, олень, джип…)
Согласно критериям Джонсона, когда вероятность видимости деталей цели на расстоянии DRI составляет 50%, минимальное количество пар линий цели составляет 1:3:6 (или 1:4:8), а соответствующее минимальное количество пикселей составляет 2:6:12 (или 2:8:16).
Предполагая, что целевой диаметр равен H, фокусное расстояние равно f, размер пикселя равен d, а количество пар линий равно n, тогда расстояние обзора L=H×f/(2n×d).
