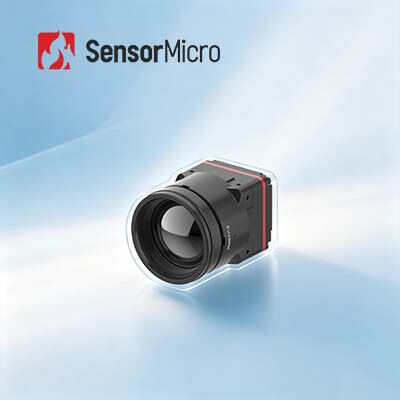

Неохлаждаемый тепловизионный модуль с разрешением 1280x1024 и размером пикселя 8 мкм для сверхнизкого энергопотребления 1 Вт
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | SensorMicro |
| Сертификация | ISO9001:2015; RoHS; Reach |
| Номер модели | iTL1208 |
| Количество мин заказа | 1 кусок |
| Цена | Возможен торг |
| Условия оплаты | Т/Т |
Подробная информация о продукте
| Разрешение | 1280x1024/8 мкм | NETD | ≤30мК |
|---|---|---|---|
| Спектральный диапазон | 8~14 мкм | Напряжение питания | 4.5-5.5V |
| Типичное энергопотребление | 1 Вт | Цифровой видеоинтерфейс | MIPI-CSI |
| Выделить | Uncooled термальное ядр 12uM камеры,ядр камеры безопасностью 1280x1024 термальное |
||
Характер продукции
Большой неохлаждаемый тепловизионный модуль 1280x1024 8 мкм для носимых устройств
Обзор продукта
Оптимизируйте свои тепловизионные устройства с помощью высокопроизводительного инфракрасного модуля iTL1208, революционного решения, разработанного для обеспечения ведущей в отрасли эффективности SWaP (размер, вес и энергопотребление). Преодолевая традиционные ограничения по размеру мегапиксельных тепловизоров, iTL1208 имеет ультракомпактный форм-фактор 22,6×22,6×34,5 мм, легкий вес 35,7±2 г и сверхнизкое энергопотребление 1 Вт, что идеально подходит для портативных и мобильных сценариев применения.
Будучи первым в мире мегапиксельным тепловизионным модулем с разрешением 8 мкм, он оснащен высококачественным детектором с разрешением 1280×1024 и передовыми алгоритмами улучшения изображения для получения четких, детализированных тепловых изображений.
SensorMicro специализируется на проектировании, производстве, продаже и маркетинге инфракрасных детекторов, тепловых модулей и тепловизионных модулей. Мы предоставляем клиентам различные решения для инфракрасной тепловизионной съемки, которые сокращают время вторичной разработки и значительно снижают затраты.
Основные характеристики
- Прорыв в мегапиксельной технологии 8 мкм: Первый в мире мегапиксельный тепловизионный модуль с разрешением 8 мкм на базе супер инфракрасного детектора ApexCore 1280×1024/8 мкм, обеспечивающий баланс между высоким разрешением и ультракомпактной интеграцией.
- Лидер по производительности SWaP: Размеры всего 22,6×22,6×34,5 мм, вес 35,7±2 г (включая объектив 12 мм) и потребление всего 1 Вт, что преодолевает барьер размера для мегапиксельной тепловизионной съемки.
- Оптика без германия: Халькогенидная оптика с несколькими вариантами объективов для различных требований применения.
- Быстрая интеграция: Интерфейс вывода изображения MIPI CSI с выводом данных RAW и YUV для упрощенной интеграции системы.
Технические характеристики продукта
| Модель | iTL1208 |
|---|---|
| Индикаторы ИК-детекторов |
Чувствительный материал: VOx Разрешение: 1280×1024 Размер пикселя: 8 мкм Спектральный отклик: 8 мкм ~ 14 мкм Типичный NETD: ≤30 мК |
| Обработка изображений |
Цифровая частота кадров: 25/30 Гц Время запуска: ≤6 с Цифровое видео: RAW/YUV Алгоритм изображения: NUC/3DNR/DNS/DRC/EE Отображение изображений: 10 типов (белая горячая/лава/железно-красная/горячее железо/медицинская/арктическая/радуга 1/радуга 2/оттенок/черная горячая) |
| Электрические параметры |
Стандартный внешний интерфейс: 34-контактный разъем Интерфейс: BP04SD-34-0065-R0 Интерфейс связи: TTL-232/I2C Интерфейс цифрового видео: MIPI-CSI Напряжение питания: 4,5-5,5 В Типичное энергопотребление: 1 Вт |
| Механические характеристики |
Размер (включая объектив): • Объектив 5 мм: 22,6 мм×22,6 мм×50 мм (внешний диаметр объектива Φ37 мм) • Объектив 10 мм: 22,6 мм×22,6 мм×45,3 мм (внешний диаметр объектива Φ33 мм) • Объектив 12 мм: 22,6 мм×22,6 мм×34,5 мм (внешний диаметр объектива Φ26,6 мм) • Объектив 17 мм: 22,6 мм×22,6 мм×35,4 мм (внешний диаметр объектива Φ27 мм) • Объектив 25 мм: 22,6 мм×22,6 мм×44,2 мм (внешний диаметр объектива Φ33 мм) • Объектив 35 мм: 22,6 мм×22,6 мм×50,9 мм (внешний диаметр объектива Φ43,2 мм) Вес (включая объектив): • Объектив 5 мм: 85,5±4,5 г • Объектив 10 мм: 70,5±3,6 г • Объектив 12 мм: 35,7±2 г • Объектив 17 мм: 40,7±2,1 г • Объектив 25 мм: 71,0±3,6 г • Объектив 35 мм: 110±5,5 г |
| Адаптивность к окружающей среде |
Рабочая температура: -40℃~+70℃ Температура хранения: -45℃~+85℃ Влажность: 5%~95%, без конденсации Вибрация: 5,35 г среднеквадратичное значение, случайная вибрация, 3 оси Удар: Полусинусоидальная волна, 40 г/11 мс, направление удара 3 оси, 6 направлений Сертификация: ROHS2.0/REACH Оптический объектив: Фиксированный фокус, атермальный: 5/10/12/17/25/35 мм |
Промышленные применения
Тепловизионный модуль iTL1208 широко используется в борьбе с лесными пожарами, обслуживании электросетей, инспекции фотоэлектрических установок, мониторинге безопасности, носимых устройствах, портативных устройствах и других областях.
Наш подход к обслуживанию
Предпродажное обслуживание
Анализ требований
Оценка сценария
Выбор продукта
Индивидуальные решения
Развертывание
Быстрая доставка
Интеграция и тестирование системы
Техническое обучение
Руководство по применению
Послепродажное обслуживание
Удаленная диагностика
Гарантийное обслуживание
Обновления прошивки
Техническое обслуживание
Часто задаваемые вопросы
Что такое разрешение инфракрасного детектора?
Это количество пикселей тепловизионного изображения. Более высокое разрешение означает больше точек наблюдения и измерения температуры, что позволяет наблюдать и измерять более мелкие объекты на больших расстояниях. Обычно разрешение инфракрасных тепловизоров составляет от 256x192, 384x288, 640x512, 800x600, 1024x768, 1280x1024 и т. д. Чем выше разрешение, тем выше стоимость детектора.
Поле зрения (FOV)
Относится к двумерному полю зрения объектного пространства, наблюдаемого оптической системой инфракрасного тепловизора. Взяв в качестве примера горизонтальное поле зрения, предполагая, что размер массива детектора составляет A×B, размер пикселя равен d, а фокусное расстояние объектива равно f, то горизонтальный угол поля зрения θ=2×arctan (A×d/2f).
После выбора массива детектора и размера пикселя поле зрения изменяется только с фокусным расстоянием оптической системы: с увеличением фокусного расстояния поле зрения сужается; с уменьшением фокусного расстояния поле зрения расширяется.
