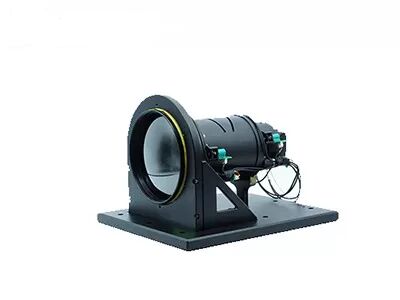

Ядр 1280x1024 12μM камеры большого массива Uncooled термальное для контроля состояния безопасности

Место происхождения Ухань, провинция Хубэй, Китай
Фирменное наименование GST
Сертификация ISO9001:2015; RoHS; Reach
Номер модели ВИЛКА1212
Количество мин заказа 1 кусок
Цена Negotiable
Условия оплаты Л/К, Т/Т

Свяжитесь я бесплатно образцы и талоны.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Скайп: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Разрешение 1280x1024/12 мкм NETD <50 мК
Спектральный диапазон 8~14 мкм Размер 20x20x10,4 мм
Высокий свет

Uncooled термальное ядр 12uM камеры

,

ядр камеры безопасностью 1280x1024 термальное

Оставьте сообщение
Характер продукции
Ультракрасный модуль камеры PLUG1212



Большое ядр камеры термического изображения массива 1280x1024/12μm Uncooled FPA для безопасности & контроля



Характер продукции



Uncooled термальное ядр камеры PLUG1212 предлагает термальные изображения до пикселов 1280x1024 и показывает вам самое небольшое деталей. Свой уменьшенный размер пиксела 12µm предлагает лучшее пространственное разрешение и соответствует более короткому фокусу оптически объектива для того чтобы достигнуть такой же миссии ряда.



Ультракрасное термальное ядр PLUG1212 приложено в широком диапазоне зон и свои визуальные решения информации покрывают день, ночь, плохую видимость и всепогодные условия.



Глобальная сенсорная техника специализирует в дизайне, изготовлении, продажах и маркетинге термального датчика детектора и термального модуля датчика изображения. Мы можем обеспечить наших клиентов разнообразие ультракрасные решения термического изображения которые сокращают вторичный срок разработки и значительно уменьшают цену для клиентов.



Основные особенности


- NETD<30mk> - Стабилизированное представление
- Ясные качество & детали изображения
- Легкие интеграция & вставляемый
- Сильная экологическая приспособляемостьь



Технические характеристики изделия



Модель PLUG1212
Представление детектора инфракрасн
Разрешение 1280x1024
Тангаж пиксела 12μm
Спектральный ряд 8~14μm
NETD <30mk>
Обработка изображений
Частота кадров 25Hz
Время запуска <25s>
Сетноое-аналогов видео /
Видео цифров HDMI/RAW/YUV/BT1120
Компонент расширения USB/Camerlink
Затемнять режим Линейный/гистограмма/смешанный
Сигнал цифров 1~8X постоянный сигнал, размер шага 1/8
Показ изображения Черный горячий/белый горячий/псевдо цвет
Направление изображения Горизонтально/вертикально/раскосно сальто
Алгоритм изображения NUC/AGC/IDE
Электрическая спецификация
Стандартный внешний интерфейс интерфейс 50pin_HOURS
Режим связи RS232-TTL, 115200bps
Подача напряжения 5±0.5V
Типичный расход энергии <2>
Физические характеристики
Размер (mm) 56x56x40.2
Вес ≤220g
Экологическое приспособление
Температура деятельности -40°C | +70°C
Температура хранения -45°C | +85°C
Влажность 5%~95%, Не-конденсирующ
Вибрация Случайная вибрация 5.35grms, ось 3
Удар волна Полу-синуса, 40g/11ms, 3 направление оси 6
Оптика
Опционный объектив Фиксированный фокус Athermal: 19mm/25mm



Промышленные применения



Ультракрасный отображая модуль PLU1212 широко использован в безопасности & контроле, Outdoors, пожаротушении & спасении, правоохранительных органах & спасении, полезных нагрузках etc ADAS, UAV.



Ядр 1280x1024 12μM камеры большого массива Uncooled термальное для контроля состояния безопасности 0

Глобальная команда сенсорной техники



Ядр 1280x1024 12μM камеры большого массива Uncooled термальное для контроля состояния безопасности 1



Ч.З.В.



1. Что ультракрасное разрешение детектора



То есть, число пикселов термического изображения. Более высокое разрешение значит больше пунктов замечания и измерения температуры, таким образом более небольшой целью на международном можно наблюдать и измерять. Обычно разрешение ультракрасных рядов термического изображения от 256x192, 384x288, 640x512, 800x600, 1024x768, 1280x1024, etc. с более высоким разрешением, цена детектора будет больше.



2. Область видимости (FOV)



Оно ссылается на двухмерную область видимости космоса объекта наблюдаемого оптической системой ультракрасного термального imager. Принимать горизонтальный FOV в качестве примера, высказывающ предположение о том, что размер массива детектора A×B, размер пиксела d, и фокусное расстояние объектива f, тогда горизонтальный угол θ=2×acrtan FOV (A×d/2f).

После того как массив детектора и размер пиксела выбраны, изменения области видимости единственные с фокусным расстоянием оптической системы: с более длинным фокусным расстоянием, область видимости будет уже; с более коротким фокусным расстоянием, область видимости будет шире.
