1280x1024 12μm MCT охлажденный инфракрасный детектор MWIR
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | SensorMicro |
| Сертификация | ISO9001:2015; RoHS; Reach |
| Номер модели | C1212M |
| Количество мин заказа | 1 кусок |
| Цена | Возможен торг |
| Условия оплаты | Л/К, Т/Т |
Подробная информация о продукте
| Тип | Охлаждаемый ИК-детектор MWIR | Материал | МСТ |
|---|---|---|---|
| NETD | 18мК (Ф2/Ф4) | Макс. Частота кадров | 100 Гц |
| Разрешение | 1280x1024/12 мкм | Спектральный диапазон | МВт 3,7~4,8 мкм |
| Выделить | HD MWIR охлажденный инфракрасный детектор,MCT охлажденный инфракрасный детектор 12um,MWIR охлажденный инфракрасный детектор 1280x1024 |
||
Характер продукции

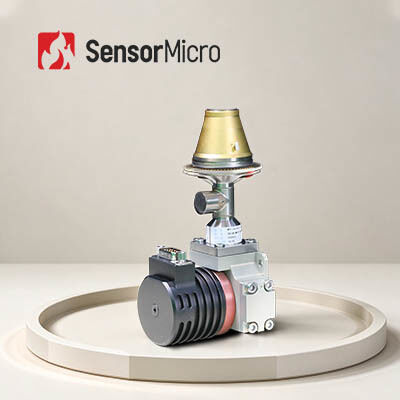

Охлаждаемый инфракрасный детектор HD MWIR MCT — 1280×1024, 12 мкм
C1212M — это охлаждаемый средневолновой инфракрасный детектор на основе HgCdTe (MCT), разработанный SensorMicro, сочетающий высокое разрешение, высокую производительность и высокую надежность в одном корпусе.
Благодаря большому массиву 1280×1024 детектор обеспечивает более широкое поле зрения и захватывает больше деталей изображения. Уменьшенный размер пикселя 12 мкм обеспечивает лучшее пространственное разрешение и позволяет использовать оптику с меньшим фокусным расстоянием для достижения той же дальности миссии.
Средневолновой инфракрасный детектор C1212M HgCdTe является идеальным выбором для приложений тепловизионной визуализации, требующих превосходной дальности действия и детального распознавания изображений при малых размерах, весе и энергопотреблении (SWaP).
Основные характеристики
Мегапиксельное разрешение, чувствительное обнаружение
- Мегапиксельное разрешение 1280×1024 для широкого поля зрения
- Стандартный размер пикселя, обеспечивающий высокое пространственное разрешение и большую дальность обнаружения
Четкое качество изображения
- Отличная однородность изображения с эффективной частотой пикселей ≥99,5%
- Высокая чувствительность для точного обнаружения целей
Высокая универсальность, надежные поставки
- Настраиваемое число F
- Стабильное качество в массовом производстве
Технические характеристики продукта
| Модель | C1212M | |
| Чувствительный материал | MCT | |
| Разрешение | 1280×1024 | |
| Размер пикселя | 12 мкм | |
| Спектральный отклик | 3,7 мкм ± 0,2 мкм ~ 4,8 мкм ± 0,2 мкм | |
| Режим работы | Снимок; режимы интеграции ITR/IWR; режим окон; защита от переполнения | |
| Емкость заряда | 6,75 Мэ⁻ / 4,8 Мэ⁻ (ITR); 5,25 Мэ⁻ / 3,3 Мэ⁻ (IWR) | |
| Динамический диапазон | Режим ITR ≥ 80 дБ; режим IWR ≥ 76 дБ | |
| Выходной канал | 4 или 8 каналов; до 20 МГц на выход | |
| Макс. частота кадров | 100 Гц | |
| Типичный NETD | 18 мК (F2/F4) | |
| Эффективная частота пикселей | ≥ 99,5% | |
| Неоднородность отклика | ≤ 8% | |
| Конфигурируемый криокулер | RS058F | LS734 |
| Тип криокулера | Роторный криокулер Стирлинга | Линейный криокулер Стирлинга |
| Стабильное энергопотребление (23℃) | ≤ 7 Вт | ≤ 10 Вт |
| Макс. энергопотребление (71℃) | ≤ 17 Вт | ≤ 45 Вт |
| Источник питания | 24 В постоянного тока | 24 В постоянного тока |
| Время охлаждения (23℃) | ≤ 6 мин | ≤ 4 мин |
| Максимальный размер (мм) | 149 × 58,5 × 71 | Компрессор Ø46 × 122; Дьюар Ø55 × 119 |
| Вес (г) | ≤ 600 | ≤ 1200 |
| Рабочая температура | -45℃ ~ +71℃ | |
Промышленные применения
Средневолновой инфракрасный криогенно охлаждаемый детектор C1212M широко используется во многих областях, включая неразрушающий контроль (NDT), мониторинг окружающей среды, дальнее наблюдение и научные исследования.
Профиль компании
Наше видение
Расширять границы сенсорных технологий и трансформировать способы взаимодействия людей с окружающим миром.
Наша миссия
Использовать мощь инфракрасной сенсорной технологии для трансформации отраслей по всему миру, обеспечивая более разумные решения, более безопасную среду и более связанное будущее.
Наша ценность
Создавать передовые инфракрасные технологии, которые делают мир лучше.
Наш сервис
- Кастомизация продукта: Настройка конфигураций и адаптация алгоритмов для удовлетворения отраслевых требований.
- Техническая поддержка и обучение на месте: Предоставление ключевым клиентам практического обучения по настройке системы и эксплуатации.
- Совместные инновации для новых продуктов и рынков: Сотрудничество с клиентами для совместной разработки инновационных решений для инфракрасных приложений.
Часто задаваемые вопросы
1. Применение длинноволновых (LWIR) и средневолновых/длинноволновых (MWIR/LWIR) двухцветных охлаждаемых инфракрасных детекторов
В технологии инфракрасной тепловизионной визуализации длинноволновые тепловые детекторы обладают сильной проникающей способностью сквозь запыленную атмосферу и не подвержены влиянию бликов солнца или отражений света. Отличное качество изображения может быть получено в различных сложных условиях — например, при движении транспортных средств в запыленной атмосфере, при плавании судов по воде с отраженным светом и при полетах самолетов сквозь облака.
Двухцветный охлаждаемый инфракрасный детектор объединяет преимущества средневолнового и длинноволнового обнаружения в одном блоке охлаждаемого инфракрасного детектора. Он может одновременно выполнять высокопроизводительную визуализацию в обеих волновых диапазонах, значительно снижая частоту ложных срабатываний. Он хорошо подходит для обнаружения сложных фонов и мониторинга высокоскоростных движущихся целей.
