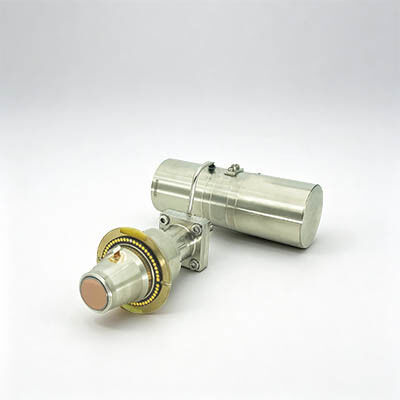

640x512 15μm 120Hz MWIR охлажденный инфракрасный детектор 16mK NETD MCT Термоизоляционный детектор для наблюдения

  • 640x512 15μm 120Hz MWIR Cooled Infrared Detector 16mK NETD MCT Thermal Imaging Detector for Surveillance
Место происхождения Китай
Фирменное наименование SensorMicro
Сертификация ISO9001:2015; RoHS; Reach
Номер модели С615М
Количество мин заказа 1 часть
Цена Возможен торг
Условия оплаты Т/Т
Подробная информация о продукте
Технология Инфракрасное тепловидение Разрешение 640x512/15 мкм
Макс. Частота кадров 120 Гц NETD 16мК (Ф2); 18мК (Ф4)
Спектральный диапазон 8~14 мкм МВт 3,7~4,8 мкм Рабочая температура -45℃~+71℃
Выделить

Детектор термического изображения MWIR ультракрасный

,

детектор термического изображения 12um

,

Детектор охлаженный камерой слежения ультракрасный
Оставьте сообщение
Характер продукции
Обзор продукта

C615M MWIR — это охлаждаемый инфракрасный детектор на основе теллурида кадмия-ртути (HgCdTe/MCT), разработанный SensorMicro. Он имеет широко используемую спецификацию 640×512 / 15 мкм, что делает его подходящим для широкого спектра применений, включая системы дальнего наблюдения, портативные тепловизоры и камеры для обнаружения утечек газа.

Детектор обеспечивает высокую чувствительность и четкое качество изображения, специально разработанное для удовлетворения потребностей высокопроизводительной тепловизионной техники. Доступен широкий выбор высокоэффективных криокулеров для гибкой конфигурации, отвечающих разнообразным требованиям к легкому дизайну, низкому энергопотреблению и высокой надежности основных инфракрасных компонентов.

Основные особенности
Четкое качество изображения
  • Отличная однородность изображения с эффективной частотой пикселей более 99,5%
  • Широко используемая FPA, обеспечивающая четкое и плавное изображение
Высокая универсальность и надежные поставки
  • Стандартизированные интерфейсы с возможностью горячей замены
  • Массовое производство с высокой степенью согласованности и стабильной поставкой
Гибкая конфигурация для ваших нужд
  • Настраиваемые параметры диапазона спектрального отклика, числа F и монтажного интерфейса
  • Доступны различные типы криокулеров для различных требований применения
Технические характеристики продукта
Модель Охлаждаемый инфракрасный детектор C615M MWIR
Чувствительный материал MCT
Разрешение 640 × 512
Размер пикселя 15 мкм
Спектральный отклик 3,7 мкм ± 0,2 мкм ~ 4,8 мкм ± 0,2 мкм
Режим работы Снимок; Режимы интеграции ITR/IWR; Режим окна; Анти-блик
Емкость заряда 6,36 Мэ (ITR), 4,99 Мэ (IWR)
Динамический диапазон ≥ 75 дБ
Выходной канал 4; до 10 МГц на выход
Макс. частота кадров 120 Гц
Типичный NETD F2: 16 мК; F4: 18 мК
Эффективная частота пикселей ≥ 99,76%
Неоднородность отклика ≤ 8%
Конфигурируемый криокулер RS058 RS046 LS734
Тип криокулера Роторный криокулер Стирлинга Роторный криокулер Стирлинга Линейный криокулер Стирлинга
Стабильное энергопотребление (23℃) ≤ 6 Вт ≤ 5 Вт ≤ 10 Вт
Макс. энергопотребление (71℃) ≤ 12 Вт ≤ 11 Вт ≤ 45 Вт
Источник питания 24 В постоянного тока 32 В постоянного тока 24 В постоянного тока
Время охлаждения (23℃) ≤ 6 мин ≤ 5 мин 30 с ≤ 4 мин
Максимальный размер (мм) 145 × 58,5 × 71 120 × 46,5 × 81,5 Компрессор: Φ46 × 122; Дьюар: Φ40 × 114
Вес (г) ≤ 600 ≤ 350 ≤ 1200
Рабочая температура -45℃ ~ +71℃
Промышленные применения

Криогенно охлаждаемый инфракрасный детектор C615M MWIR широко используется в различных областях, включая неразрушающий контроль (NDT), мониторинг окружающей среды, дальнее наблюдение и научные исследования.

Наша линейка продуктов
Высокая чувствительность и отличная производительность

Ведущие мировые технологии в инфракрасной промышленности.

Доступны различные инфракрасные детекторы

Неохлаждаемые и охлаждаемые ИК-детекторы различных форматов и размеров пикселей.

Объемное производство для быстрой доставки

Три производственные линии с годовой производственной мощностью до миллионов детекторов.

Часто задаваемые вопросы
1. Что такое инфракрасный детектор / датчик тепловизионного изображения?

Инфракрасные волны невидимы для человеческого глаза. Инфракрасный детектор или датчик тепловизионного изображения — это оптико-электронное устройство, которое реагирует на инфракрасное излучение и тепловую энергию, преобразуя ее в электрический сигнал и затем выводя видимые тепловые изображения.

2. Что такое WLP?

WLP означает корпусирование на уровне пластины. Это процесс завершения высоко вакуумной герметизации непосредственно на всей пластине MEMS, затем нанесения маркировки и разрезания для производства одного инфракрасного датчика. Наряду с металлическими и керамическими корпусами, это три основных формата корпусирования для неохлаждаемых инфракрасных детекторов.

3. В чем преимущество WLP?

ИК-детекторы WLP специально разработаны для удовлетворения требований к миниатюризации и низкой стоимости применения инфракрасной технологии на рынке потребительской электроники. Теперь мы предлагаем различные решения для инфракрасных модулей WLP для стимулирования новых приложений на развивающихся рынках.
