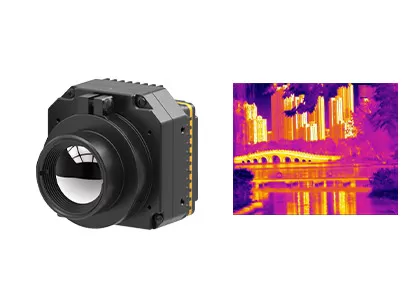

Модуль 400x300 камеры LWIR термальный/17μm с ясным термическим изображением

  • LWIR Thermal Camera Module 400x300 / 17μm with Clear Thermal Imaging
Место происхождения Провинция Ухань, Хубэй, Китай
Фирменное наименование GST
Сертификация ISO9001:2015; RoHS; Reach
Номер модели PLUG417
Количество мин заказа 1 часть
Цена Negotiable
Условия оплаты L/C, T/T

Свяжитесь я бесплатно образцы и талоны.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Скайп: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
NETD <30mK Вес ≤77g
Тип Uncooled модуль камеры Частота кадров 9Hz/25Hz/30Hz/50Hz/60Hz
Разрешение 400x300 / 17μm Типичный расход энергии <1.1W
Высокий свет

Термальный модуль 400x300 камеры

,

термальный модуль камеры 77g
Оставьте сообщение
Характер продукции
Модуль камеры PLUG617 LWIR



Модуль камеры стабилизированного представления Uncooled LWIR 400x300/17μm ультракрасный с ясным термическим изображением



Характер продукции



PLUG417 один из модуля датчика термического изображения серии ШТЕПСЕЛЬНОЙ ВИЛКИ uncooled развитого глобальной сенсорной техникой (GST).



Состоят из датчик термического изображения 400x300/17µm uncooled, полная серия оптически компонентов, цепь обработки сигнала и уникальный алгоритм обработки изображений, ультракрасный модуль датчика PLUG417 обеспечивают ясное изображение и главное представление.



Модули камеры датчика серии ШТЕПСЕЛЬНОЙ ВИЛКИ термальные специально развиты для различных персонализированных требований к замечания, которые обеспечивают различные стандартные промышленные интерфейсы и ультракрасные варианты объектива для того чтобы соотвествовать специфические интеграции. Некоторые профессиональные решения термического изображения были приложены к много применений.



Основные особенности


- NETD<30mk> - Стабилизированное представление
- Легкие интеграция & вставляемый
- Ясные качество & детали изображения
- Сильная экологическая приспособляемостьь



Технические характеристики изделия



Модель PLUG417
Представление детектора инфракрасн
Разрешение 400x300
Тангаж пиксела 17μm
Спектральный ряд 8~14μm
NETD <30mk>
Обработка изображений
Частота кадров 9Hz/25Hz/30Hz/50Hz/60Hz
Время запуска <10s>
Сетноое-аналогов видео PAL/NTSC
Видео цифров RAW/YUV/BT656/LVDS
Компонент расширения USB/Camerlink
Затемнять режим Линейный/гистограмма/смешанный
Сигнал цифров 1~8X постоянный сигнал, размер шага 1/8
Показ изображения Черный горячий/белый горячий/псевдо цвет
Направление изображения Горизонтально/вертикально/раскосно сальто
Алгоритм изображения NUC/AGC/IDE
Электрическая спецификация
Стандартный внешний интерфейс интерфейс 50pin_HOURS
Режим связи RS232-TTL, 115200bps
Подача напряжения 4.5~6V
Типичный расход энергии <1>
Физические характеристики
Размер (mm) 44.5mmx44.5mmx36.6mm
Вес ≤77g
Экологическое приспособление 　
Температура деятельности -40°C | +70°C
Температура хранения -45°C | +85°C
Влажность 5%~95%, Не-конденсирующ
Вибрация Случайная вибрация 5.35grms, ось 3
Удар волна Полу-синуса, 40g/11ms, 3 направление оси 6
Оптика
Опционный объектив Фиксированный фокус Athermal: 7.5mm/13mm/19mm/25mm/35mm/50mm/60mm/100mm
Моторизованный объектив: 75mm/100mm/150mm
Непрерывный оптически сигнал: 30-150mm



Промышленные применения



Термальный модуль камеры PLUG417 широко использован в безопасности и контроле, Outdoors, спасении правоохранительных органов, пожаротушении и спасении, полезных нагрузках etc ADAS, UAV.



Модуль 400x300 камеры LWIR термальный/17μm с ясным термическим изображением 0



Выставки



Модуль 400x300 камеры LWIR термальный/17μm с ясным термическим изображением 1

Ч.З.В.



1. Что разница между uncooled и охлаженными детекторами инфракрасн?



В настоящее время 2 типа ультракрасных датчиков термического изображения на рынке, охлаженного и uncooled.



Uncooled детектор инфракрасн работает на температуре окружающей среды. Он основан на индустрии полупроводника и таким образом обычно может быть изготовлен в большом томе с небольшими размером и низкой ценой. Uncooled детекторы инфракрасн широко использованы в портативном/handheld/мобильных устройствах.



Охлаженные детекторы инфракрасн упакованы в блоке который держит их на весьма - низкая температура которая будет поддержана охладителем cryo. Они гораздо больше, дороже и более менее надежны чем uncooled датчики, главным образом должные к сложным системам охлаждения они требуют. Однако, охлаженные системы неимоверно чувствительны и обычно работают с длинной оптикой фокусного расстояния для того чтобы достигнуть долгосрочной миссии.
