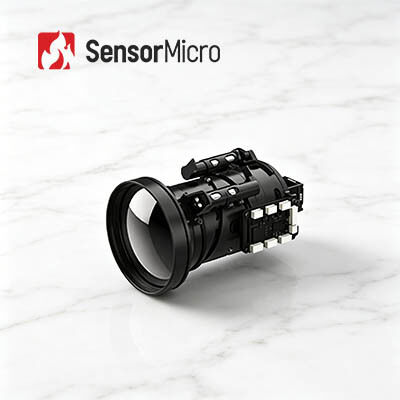

Модуль тепловой камеры LWIR с разрешением 640x512 и размером пикселей 12μm для четкой тепловой визуализации
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | SensorMicro |
| Сертификация | ISO9001:2015; RoHS; Reach |
| Номер модели | iSE612 |
| Количество мин заказа | 1 часть |
| Цена | Возможен торг |
| Условия оплаты | Т/Т |
Подробная информация о продукте
| Типичный NETD | ≤20мК | Цифровая частота кадров | 50 Гц |
|---|---|---|---|
| тип | Неохлаждаемый модуль камеры | Алгоритм изображения | НУК/ДРК/DNS/DDE/SFFC |
| Разрешение | 640x512/12 мкм | Типичное энергопотребление | 0,8 Вт при 50 Гц при 23 ± 3 ℃ |
| Выделить | Термальный модуль 400x300 камеры,термальный модуль камеры 77g |
||
Характер продукции
Модуль тепловизионной камеры LWIR 640x512/12 мкм с четким тепловизионным изображением
Неохлаждаемый модуль инфракрасной камеры LWIR 640x512/12 мкм с четким тепловизионным изображением
Инфракрасное ядро iSE612 отличается стабильностью изображения, экономичностью и простотой интеграции. Оснащенный термодатчиком керамической упаковки ApexCore собственной разработки с разрешением 640×512 и размером пикселей 12 мкм, он обеспечивает превосходную точность обнаружения тепла и низкий уровень шума в соответствии со стандартом NETD≤20mK.
Работая без калибровки затвора, устройство полностью исключает прерывистое заикание кадра, сохраняя непрерывное и плавное вывод теплового изображения во время наблюдения.
Его миниатюрный внешний вид дает значительные преимущества при установке и планировке. Компактные размеры и небольшой вес корпуса позволяют ему идеально вписаться в узкое пространство различных устройств. Разумная компактная конструкция конструкции значительно повышает гибкость сборки системы и общего планирования компоновки.
Богатые встроенные функции охватывают несколько практических режимов, таких как оптимизация сверхвысокого разрешения, просмотр «картинка в картинке» и энергосберегающий спящий режим. Он также поддерживает гибкое редактирование экранного меню и быструю калибровку одним щелчком мыши. Идеальная совместимость с различными экранами дисплеев, оптическими линзами и дополнительными аксессуарами облегчает последующее расширение функций и разработку по индивидуальному заказу, хорошо удовлетворяя разнообразные потребности рынка и соответствия оборудования.
Основные характеристики
Плавность, стабильность и высокая экономичность
- Калибровка затвора во время работы не требуется, что устраняет заикание изображения, характерное для традиционных систем на основе затвора.
- Применяется экономичный детектор керамической упаковки ApexCore, NETD≤20mK.
Компактный и легкий, гибкий для интеграции
- Размеры всего 25,4×25,4×22,7 мм, вес голого ядра ≤26±1,5 г
- Компактная конструкция конструкции обеспечивает гибкую компоновку и интеграцию системы.
Богатые возможности для бесшовной интеграции
- Поддерживает алгоритмы сверхвысокого разрешения, «картинка в картинке», настраиваемое экранное меню, спящий режим, калибровку одним щелчком мыши и совместимость с различными дисплеями Micro OLED.
- Совместимость с несколькими оптическими линзами и удлинительными компонентами для упрощения вторичной разработки и настройки системы.
Технические характеристики продукта
| Модель | iSE612 | |
|---|---|---|
| Индикаторы ИК-детекторов | ||
| Чувствительный материал | голосовая связь | |
| Разрешение | 640×512 | |
| Размер пикселя | 12 мкм | |
| Спектральный отклик | 8 мкм ~ 14 мкм | |
| Типичный NETD |
≤20мК |
|
| Обработка изображений | ||
| Цифровая частота кадров | 50 Гц | |
| Время запуска | 6 с | |
| Цифровое видео | YUV420/YUV422/RGB888/RAW | |
| Алгоритм изображения | НУК/ДРК/DNS/DDE/SFFC | |
| Беззатворный | Поддерживается | |
| Отображение изображения | 10 типов (Белый горячий/Лава/Железно-красный/Горячий утюг/Медицинский/Арктический/Радуга1/Радуга2/Оттенок/Черный горячий) | |
| Направление изображения | Горизонтальный/Вертикальный/Диагональный | |
| Цифровой зум | 1x/2x/4x/8x | |
| Режим компенсации | Руководство | |
| Электрический | ||
| Стандартный внешний интерфейс | 50-контактный: BP040SB-50-0114-B-R0 | |
| Коммуникационный интерфейс | ТТЛ-232/USB2.0 | |
| Цифровой видеоинтерфейс | DVP8/BT.656/DVP16/BT.1120/USB2.0/МИПИ-DSI-4LANE | |
| Компоненты расширения | USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE | |
| Электрический интерфейс | ||
| Напряжение питания | 2,7 В~5,3 В | |
| Типичное энергопотребление | 0,8 Вт при 50 Гц при 23 ± 3 ℃ | |
| Механический/объектив | ||
| Размер голого ядра | 25,4×25,4×22,7 мм | φ36×24,3 мм |
| Вес голого ядра | 26±1,5 г | 28±1,5 г |
| Оптическая линза | Атермальный объектив с фиксированным фокусом: 4,8/9,1/13/19 мм |
|
| Влияние | Полусинусоидальная волна, 40 г/11 мс, направление удара по оси X, 3 раза | 1500 г при 0,4 мс |
| Вибрация |
5,35 г, случайная вибрация, 3 оси |
|
| Компоненты затвора | Необязательный | |
| Экологическая адаптивность | ||
| Рабочая температура | -40℃~+70℃ | |
| Температура хранения | -45℃~+85℃ | |
| Влажность | 5%~95%, без конденсации | |
| Сертификация | ROHS2.0/ДОСТИГАЕМОСТЬ | |
Промышленное применение
Модуль тепловизионной камеры iSE612 широко используется в промышленном зрении, пожаротушении и спасании, охранном наблюдении, наружном наблюдении, машинном зрении, бытовой электронике и т. д.
Ваш надежный партнер в области инфракрасного зондирования
Глубокая техническая экспертиза
Имея многолетний опыт в исследованиях, разработках и применении технологий инфракрасных датчиков, мы накопили сильные возможности в области проектирования чипов, изготовления пластин, упаковки и тестирования, а также системной интеграции. Наш прочный фундамент позволяет нам постоянно поставлять инновационные и надежные продукты, отвечающие меняющимся требованиям рынка.
Сосредоточено на инновациях и практическом внедрении в области инфракрасного зондирования.
Мы стремимся совершать технологические прорывы в области тепловидения, постоянно расширяя границы NETD, SWaP и рабочих температур. Наши продукты неизменно лидируют в приложениях в области безопасности, промышленного мониторинга, интеллектуальных систем и т. д.
Диверсифицированный портфель продуктов
Опираясь на независимые исследования и разработки и многочисленные технические направления, мы предлагаем широкий спектр компонентов инфракрасного обнаружения — как охлаждаемых, так и неохлаждаемых — обеспечивая индивидуальные решения для самых разных отраслей промышленности.
Строгая проверка надежности обеспечивает гарантию качества
Благодаря надежной системе управления качеством, наша продукция проходит многочисленные процедуры тестирования на протяжении всего производства, чтобы гарантировать долгосрочную стабильность и надежность.
Профессиональная техническая поддержка и услуги совместной разработки
Наша команда инженеров тесно сотрудничает с отделами исследований, разработок и продуктов клиентов, чтобы ускорить интеграцию системы, повысить эффективность и сократить время вывода продукта на рынок. Ваш успех – наша общая миссия.
Часто задаваемые вопросы
1. В чем разница между неохлаждаемыми и охлаждаемыми ИК-детекторами?
В настоящее время на рынке представлены два типа инфракрасных тепловизионных датчиков: охлаждаемые и неохлаждаемые.
Неохлаждаемый ИК-детектор работает при температуре окружающей среды. Он основан на полупроводниковой промышленности и поэтому обычно может производиться в больших объемах, при небольших размерах и низкой стоимости. Неохлаждаемые ИК-детекторы широко используются в портативных/карманных/мобильных устройствах.
Охлаждаемые ИК-детекторы упаковываются в блок, который поддерживает их при чрезвычайно низкой температуре, которая должна поддерживаться криоохладителем. Они намного больше, дороже и менее надежны, чем неохлаждаемые датчики, главным образом из-за требующихся для них сложных систем охлаждения. Однако охлаждаемые системы невероятно чувствительны и обычно работают с оптикой с большим фокусным расстоянием для достижения дальней цели.
